直线导轨与模组的预紧：选对等级，精度与寿命兼得

预紧，是直线运动系统中决定精度与刚性的关键环节。本文将围绕直线导轨与模组，说明预紧的核心作用、适用场景、选择原则及常见误区，帮助您在设计中做出更合理的选择。

什么是预紧？

预紧是通过消除或减小滑块与导轨之间的间隙，使系统在负载下更稳定、刚性更高、无背隙运行。这一机制广泛应用于滚轮导轨、型材导轨、滚珠丝杠及花键等直线传动部件中。

对于依赖高精度定位的运动控制系统而言，预紧是不可或缺的设计考量。

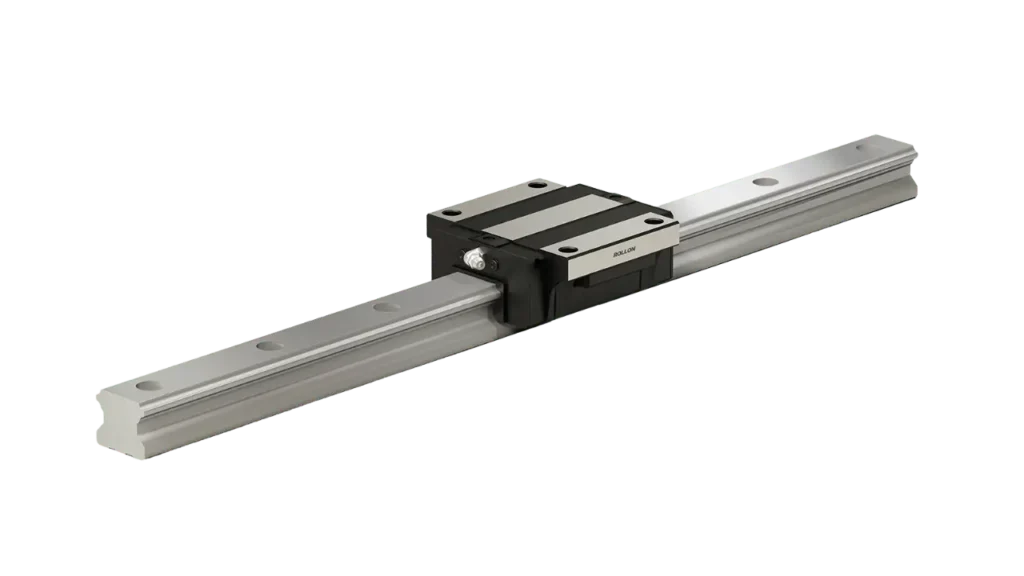

以 Rollon MGB 系列直线导轨为例，其预紧通过使用略大于滚道间隙的滚珠实现。滚珠尺寸的差异决定了预紧力的大小：

• K0：接近零预紧，实现顺畅运行
• K1：轻预紧，提升刚性、减小形变、降低振动，平衡刚度与流畅运动性能
• K2：高预紧，在动态负载或振动工况下实现最大刚性，代价是摩擦力增加，使用寿命与加速性能有所降低

如何选择最合适的预紧等级？

直线轴承或导轨的最优预紧力主要取决于：

1. 导轨数量与平行度

• 单轴所使用的导轨数量
• 平行导轨间可实现的平行度（适用场景下）

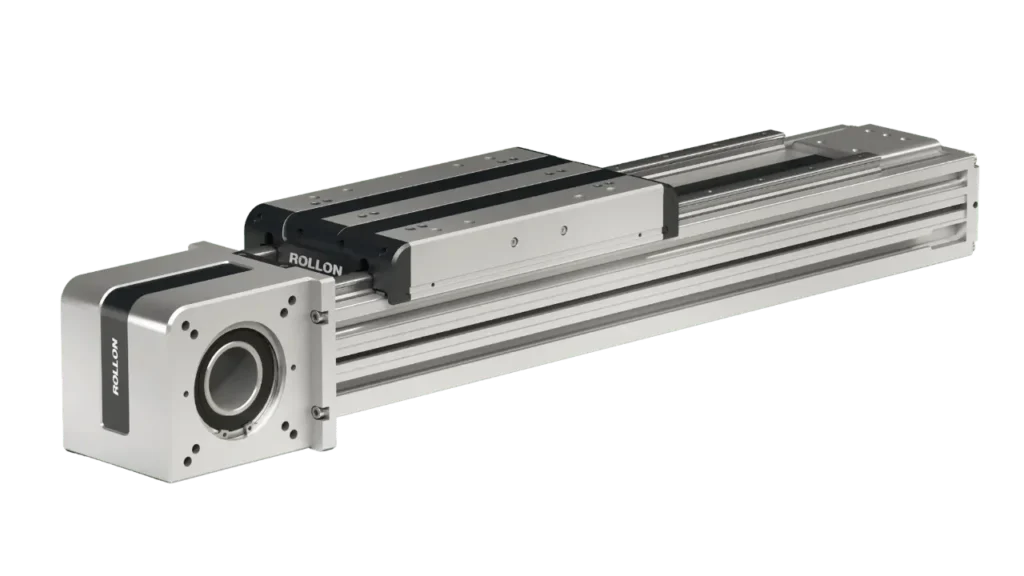

例如，Rollon Robot Plus 或 R-Smart 等双导轨模组，在平行导轨上采用成对滑块以提供四点支撑，最大程度减小俯仰、滚摆与偏航。此类系统中，预紧力提升会同步提高安装对齐要求，若对齐精度不足，会产生额外作用力与力矩，缩短部件使用寿命。

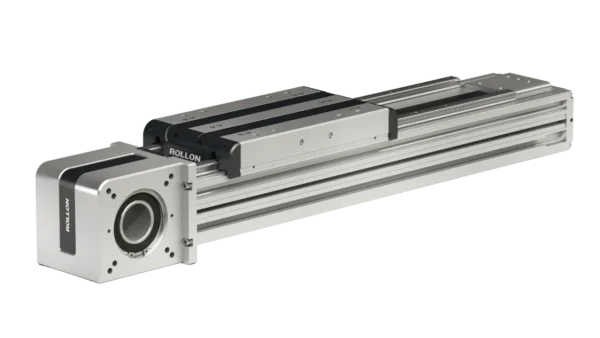

Robot Plus 直线模组

2. 刚性要求与应用工况动态特性

• 搭配滚珠丝杠或直线电机的高精度系统，通常建议选用中高预紧等级，以满足刚性要求
• 高加速度工况下，适当预紧可防止滚动体打滑，保证传动稳定性

何时应避免或降低预紧？

在以下情况下，过度预紧可能适得其反：

• 微型化或成本敏感设计：预紧带来的摩擦增大会缩短寿命，或需选用更大规格电机
• 发热敏感场景：若预紧导致温度升高不可接受，应降低或取消预紧
• 存在静载荷的场合：预紧可能引入无法被轴向载荷完全抵消的应力，需在方案阶段谨慎评估

预紧的典型应用场景

在切割、印刷、装配、包装、医学成像以及其他涉及轻至中等负载的真正运动控制应用中，通常需要施加轻微预紧力（通常为导轨负载能力的2%），以维持定位精度。对于负载始终沿单一方向移动的应用，轻微预紧力通常已足够。

在仓储、机械加工以及其他运输高负载的运动系统中，通常需要中等至较大的预紧力（5%）来防止导轨发生挠度变形。在减少悬臂式线性轴（如笛卡尔机器人末端执行器上的线性轴）的挠度变形时，较高的预紧力也至关重要。

选对预紧，从设计初期开始

预紧等级的选定，直接影响系统的刚性、精度、寿命与成本。无论是直线导轨还是模组系统，从设计初期即明确工况需求、合理选择预紧等级，是确保系统长期稳定运行的关键。

如需针对您的应用场景进行精准匹配，欢迎联系Rollon工程师。
