Ejes Lineales

Ejes lineales con accionamiento de correa, husillo de bolas o piñón- cremallera, según las necesidades de velocidad y precisión. Sistema de guiado de recirculación de bolas o rodamientos para diferentes requerimientos de carga y ambientes de trabajo críticos.

Most Wanted

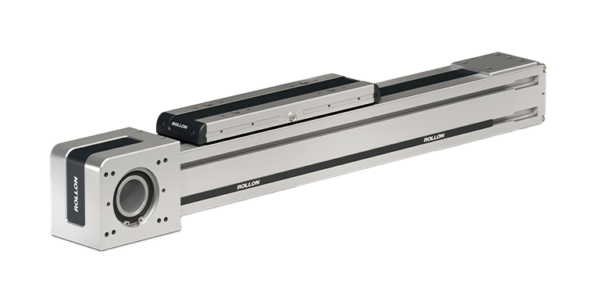

Plus System

Plus System

Unidades lineales de altas prestaciones con transmisión de correa de acero reforzada.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
ELM
Guiado de recirculación de bolas/rodamientos
Correa dentada
Protegido
4980
5
50
± 0.05

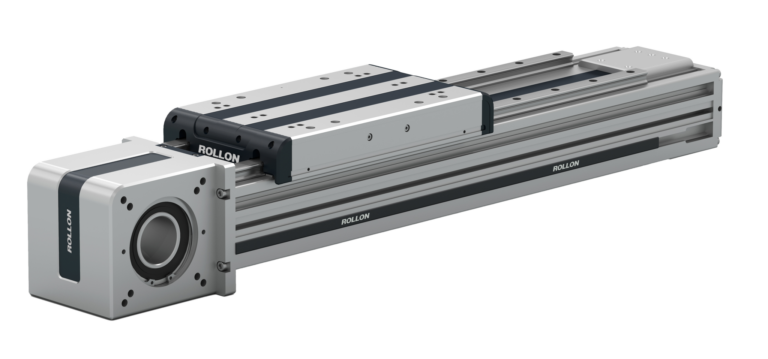

ROBOT
Guiado de recirculación de bolas/rodamientos
Correa dentada
Protegido
9545
5
50
± 0.05
SC
Guiado de recirculación de bolas
Correa dentada
SEMI PROTEGIDO
5810
5
50
± 0.05

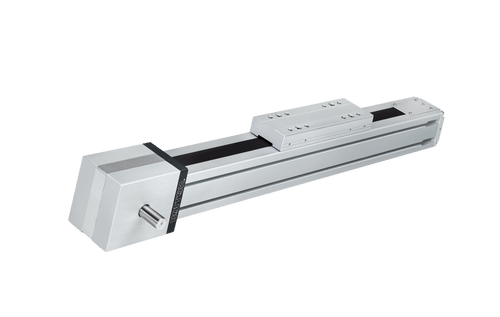

Clean Room System

Actuadores lineales con transmisión por correa con perfil de aluminio.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
ONE
Bolas
Correa dentada
Protegido con sistema de vacío
4980
5
50
± 0.05

Smart System

Unidades lineales de altas prestaciones con transmisión de correa de acero reforzada.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
E-SMART
Bolas
Correa dentada
4980
4
50
± 0.05
R-SMART
Bolas
Correa dentada
9960
4
50
± 0.05
S-SMART
Bolas
Correa dentada
SEMI-Protegido
2523
4
50
± 0.05

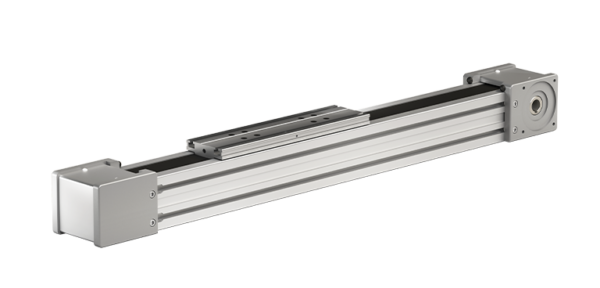

Eco System

Unidades versátiles de movimiento lineal con transmisión por correa
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
ECO
Bolas / Rodamientos
Correa dentada
SEMI-Protegido
4565
5
50
± 0.05

Uniline System

Unidades compactas de movimiento lineal con transmisión por correa.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
A
Rodamientos
Correa dentada
SEMI-Protegido
19360
7
15
C
Rodamientos
Correa dentada
SEMI-Protegido
19360
7
15
E
Rodamientos
Correa dentada
SEMI-Protegido
19360
7
15
ED
Rodamientos
Correa dentada
SEMI-Protegido
19360
7
15
H
Rodamientos
SEMI-Protegido
19360
7
15

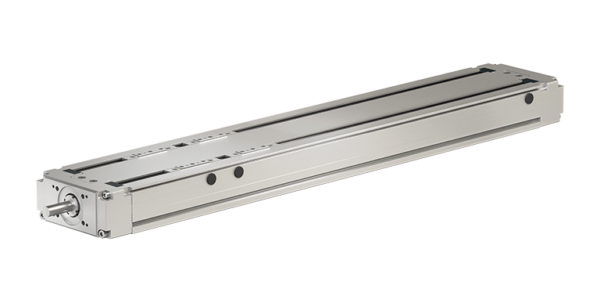

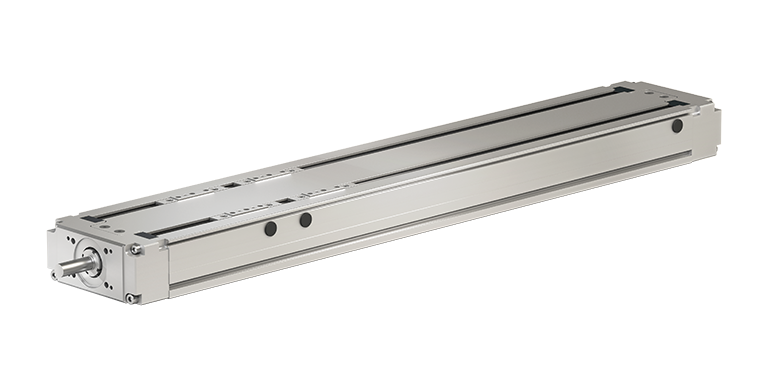

Precision System

Unidades lineales con transmisión de husillo de bolas de alta precisión
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
TH
Bolas
Husillo de bolas
SEMI-Protegido
32600
± 0,005
TT
Bolas
Husillo de bolas
SEMI-Protegido
30500
2,5
± 0,005
TV
Bolas
Husillo de bolas
SEMI-Protegido
11538
2,5
± 0,01

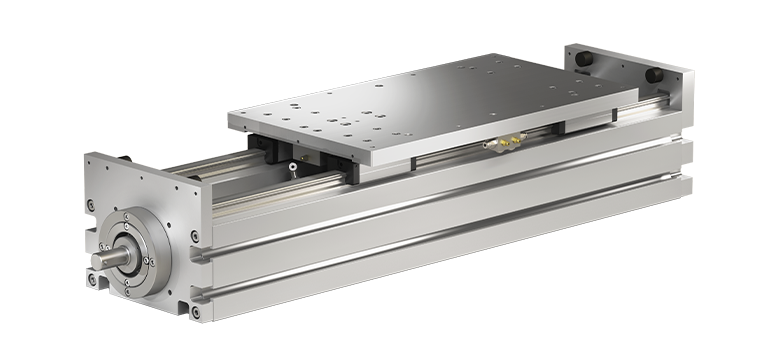

TVS
Bolas
Husillo de bolas
SEMI-Protegido
66300
5
± 0,02

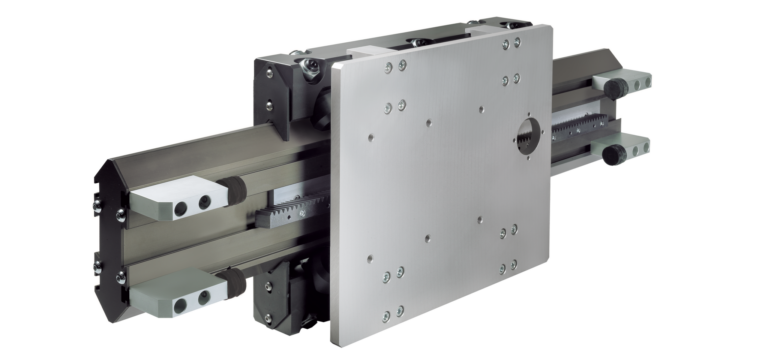

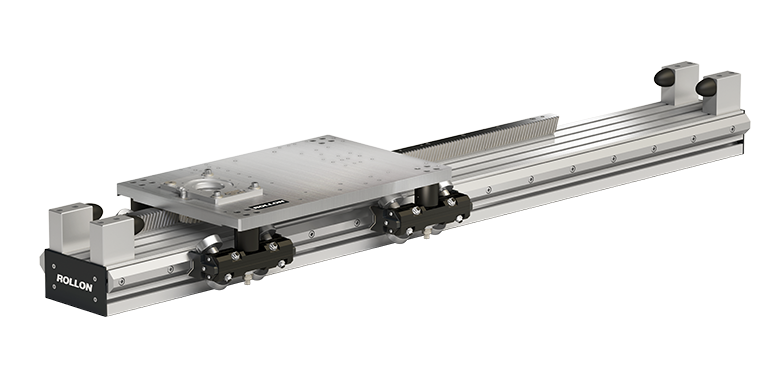

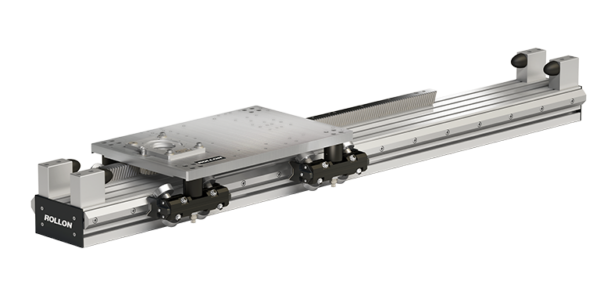

Tecline

Ejes lineales con transmisión por cremallera y piñón. Sistema de guiado de recirculación de bolas o guías prismáticas.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]

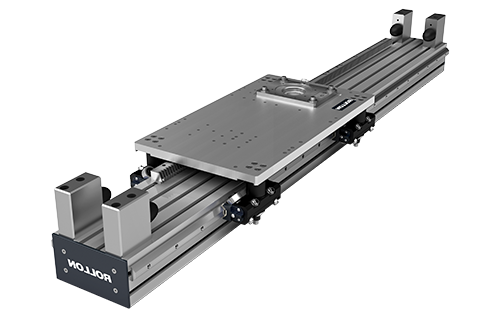

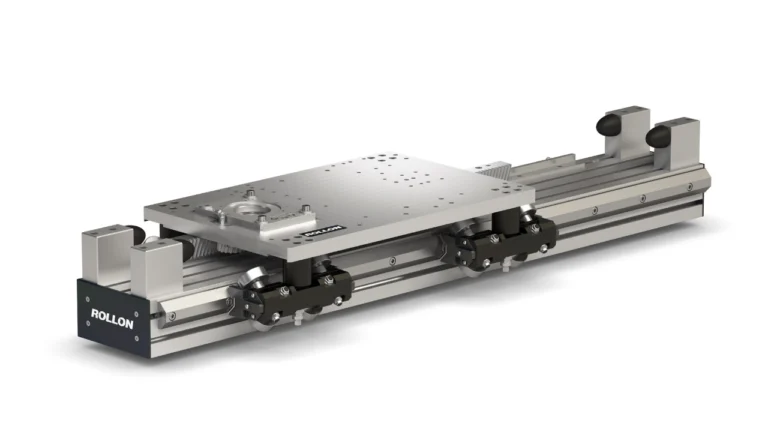

PAR
Rodamientos
Cremallera y piñón
10989
4
10
± 0.05

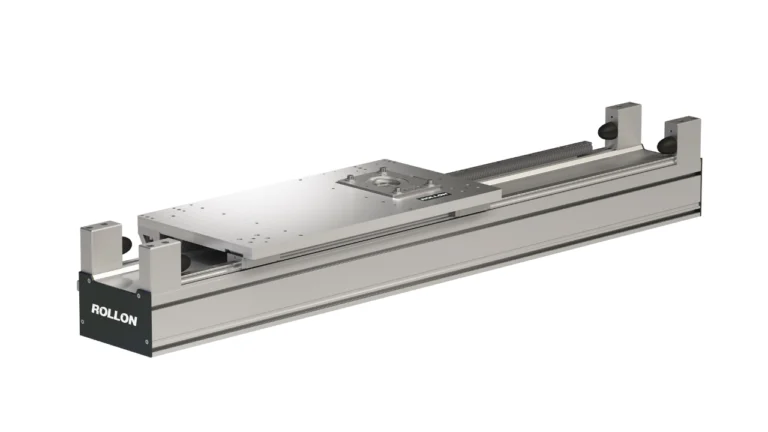

PAS
Bolas
10989
4
10
± 0.05

Modline

Eje lineal con transmisión por correa guiado mediante guias de recirculación de bolas o prismaticas.
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
MCR
Rodamientos
Correa dentada
Semi-Protegido
3984
5
50
± 0.01

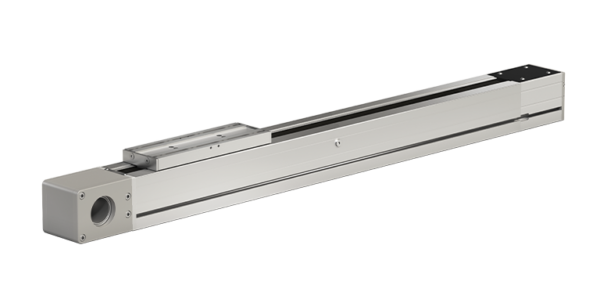

MCH
Bolas
Correa dentada
Semi-Protegido
3984
5
50
± 0.01

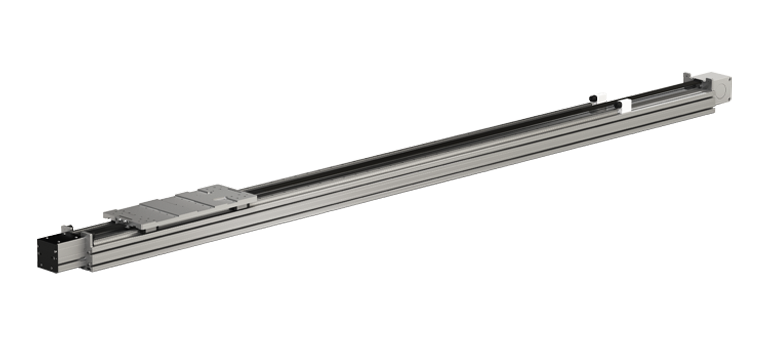

TCR TCS
Bolas / Rodamientos
Correa dentada
9960
5
50
± 0.01
ZCH
Bolas
Correa dentada
7470
4
25
± 0.01
ZCR
Rodamientos
Correa dentada
7470
4
25
± 0.01

Speedy Rail A

Self-supporting linear rail in extruded aluminum with steel rollers covered in plastic
ProductoSistema de manipulaciónACCIONAMIENTOProteccionCapacidad de carga [n] FxMáx. velocidad [m/s]Máx. aceleración [m/s2]PRECISIÓN DE REPETICIÓN [mm]
SAB
Rodamientos
Correa dentada / Cremallera y piñón
4980
15
10
± 0,02
ZSY
Rodamientos
Correa dentada
4980
8
8
± 0,02

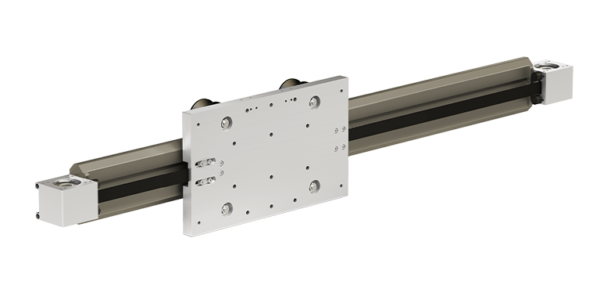

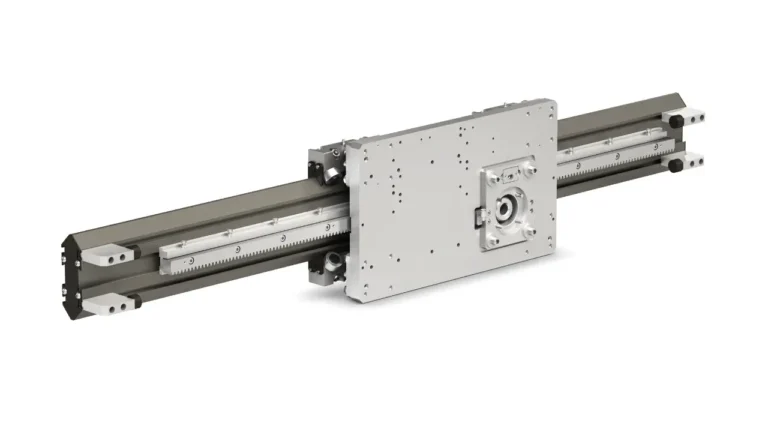

SAR
Rodamientos
Cremallera y piñón
1905
3
10
± 0,15
