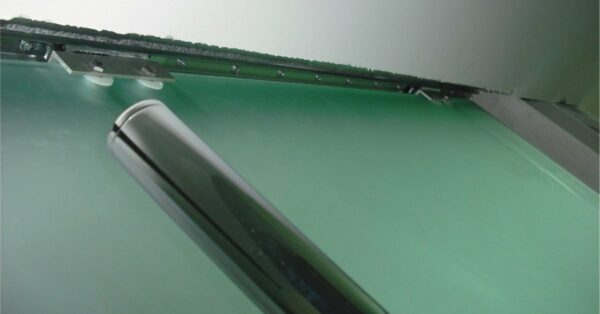

高級シャワー用RollonによるXレールガイド

報告書

Shower Doors Unlimitedは、創造的なエンジニアリング設計とハイエンドのコンポーネントを利用した独自のシャワー室・エンクロージャーを製造することで、建築および設計業界で高い評価を得ています。

フレームフリーのガラスドアからフルフレームのドアまで、南フロリダやカリブ海で最高に美しい家の数々の設計があります。をご鑑賞頂けます。

最近、同社は、マイアミの新しいMet 2 フィナンシャルセンターにあるマリオットの新しいブティックホテルThe Marquis(ザ・マルクス)のための豪華なフレームレスで格納式のシャワードアの開発の依頼を受けました。

Shower Doors Unlimited のJeffrey Geraci氏曰く、「建築家のビジョンは、レールに乗らない格納式のガラス製シャワードアを作成することでした。

彼は、超豪華さと審美性を最高度のセキュリティに組み合わせたいと考えていました」。私はデトロイト出身で、自動車組立ラインの自動化に携わった経験があります。また、このタイプのレールは寿命が長く、高信頼性ですので、ローラーベアリングシステムを備えたリニアレールは格納式ドアの移動にも機能すると思いました。最初に、軌道をドアの下部に置く設計を立てました。

しかし、クライアントと建築家たちは、設計がすべてのニーズ、つまり、形状、機能、安全性を満たすことを100%確信できるように、プロトタイプを見たいと思っていました」

Shower Doors UnlimitedがRollonガイドを選択

Shower Doors Unlimitedは、複数のベンダーとの話し合いの後に、最終的にX-Railベアリングリニアレールシステムとの一体化を勧めたRollonのエンジニアに連絡を取りました。
ベアリング付きX-Railリニアレールは、耐食性があります。スペースが非常に限られ、酸化しやすい過酷な環境である隠れた空間に、重量が約57kgのシャワードアを移動させるのに最適なソリューションです。
Shower Doors Unlimitedチームは、X-Railで開発されたアプリケーションが、見た目からも清潔感のある設計であり、ドアが軌道から外れることはなく、非常に円滑な動作を実現しながらも、の高い耐用寿命の要件を満たすという点で特に優れていることが分かりました。それゆえ、 Jeffrey氏のテーマは、X-Railガイドに基づいて、クライアントに提示する、縮小されたプロトタイプを作成しました。

Xレール:高級シャワーの最高のソリューション

ローラーベアリングシステムを備えたRollonのXRailリニアレールは、ステンレス鋼と炭素鋼を選ぶ事ができ利用でき、ほとんどのアプリケーション要件を満たせるよう、3つのサイズ(最大ストローク長3メートル)があります。

独自のX-Rail設計により、レールとベアリングを保護しながら、たわみが少なく、堅牢性が高い設計となっています。X Railのステンレス鋼は高いねじり剛性を備えており、スライダーはフレキシブルな構成で交換可能なためメンテナンスも簡単です。

高級シャワー用RollonによるXレールガイド

原型

Jeffrey氏曰く、「弊社が作ったミニチュアのプロトタイプは、Shower Doors Unlimitedがこれまでに取り組んだ中で最大のプロジェクトの1つでした。しかし、それでも実際にシャワードア機構を製作する必要があり、それが本当の作業の始まりでした。」
Shower Doors Unlimitedは、店舗で実物大の構築を開始し、Uチャンネル設計に合うように取り付けパターンを作成して、XレールをカスタマイズしたRollonのエンジニアと連携して作業を行いました。通常、孔部は四隅にありますが、この設計では中心線に特殊なカスタマイズを要し、それがRollonでには対応して実装できるカスタマイズでした。多くの実際のケースと同様に、設計には別の妨げがありました。ドアのサンプルが設置されましたが、ヘッダー梁は十分な強度がなく、ドアの性能に大きな影響を与えるようなたわみがみられました。
ホテルの建築チームとRollonの間の話し合いにより、ヘッダーに金属補強材を挿入するという提案が出され、問題はすぐに解決し、とても良い成果が得られました。これで、小指でもシャワードアを動かすことができます。ドアは顧客に好評だったので、Marquis は発注を2倍の100ドアにしました。もちろん、Shower Doors Unlimitedは、現在、富裕層の顧客に販売できる新しい設計も備えています。

高級シャワー用RollonによるXレールガイド

Rollon リニアモーション・ソリューションの利点の詳細情報についてご覧になりたいですか?X-Rail レールラインのカタログをダウンロードしてください。
