Modline

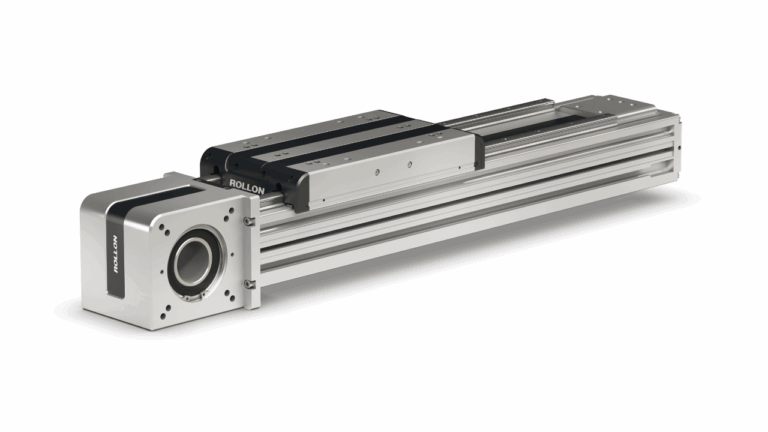

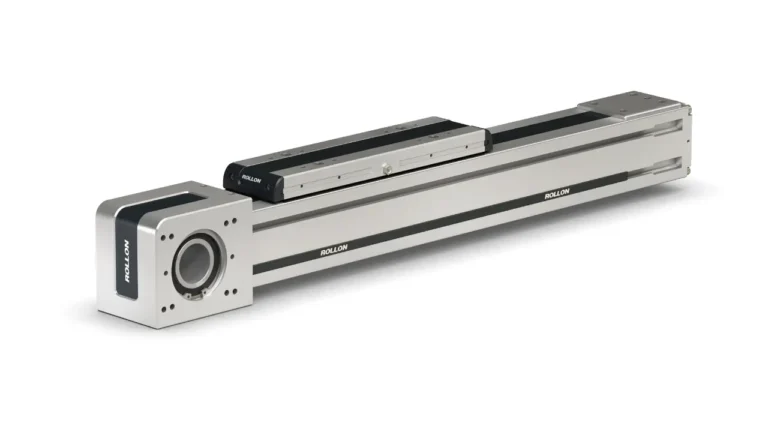

ベルトまたはボールネジ駆動のリニアアクチュエータ。 台形ガイド、スチールロッドガイド、またはボール循環式ガイドによるスライド機構を装備。

MODLINEリニアモジュールは、歯付きベルトまたはボールネジ駆動の高精度、高速度、高負荷のシステムです。
自動車製造、塗装、板金加工、製造機械、パレタイジングシステムなどにおける当社の経験を活かすことで、最新の技術に基づく幅広い製品群の提供が可能になりました。

本製品は以下の点で優れています。

  • 高品質、優れた性能
  • 最長12 mのビーム(連結方式により延長可能)は高いねじれ剛性を有した精密形状
  • 高トルクシュリンクディスクにより遊びのない搬送を実現
  • 剛性の高いアルミプロファイルの断面形状と、使いやすいネジ穴を装備
  • 正確なサイジングとメンテナンスの負担軽減
  • 高速・正確なベルト駆動、または遊びのないボールネジ駆動
  • 充実したアクセサリラインナップ


本製品の特長:

  • 歯付きベルトまたはボールネジ駆動のリニアモジュール
  • 台形ガイドまたはボール循環式ガイドを採用
  • 3 kgから2000 kgまでの荷重に対応
  • 最長12 mのビーム(連結方式により延長可能)は高いねじれ剛性を有した精密形状
  • ご要望により、すべてのプロファイルを高精度機械加工(最大繰り返し位置決め精度 +/-0.05 mm)
  • 硬化・研磨処理を施したガイドレールがローラースライダー/ボールケージスライダーに対応
  • 直交2~3軸ロボットを設置が容易な組み立て済みシステムを提供
  • 高トルクシュリンクディスクの使用により遊びのない駆動を保証
  • 駆動ヘッドを取り外すことなく汎用減速機の取り付けが可能な設計
  • ミスアライメントを許容するガイドを使用し、ユニットの並列使用に適した設計
  • 減速装置、ケーブルチェーン、マイクロスイッチを含むトータルソリューションを提供
  • アプリケーションに応じたカスタマイズデザイン



型式 製品ファミリー
製品 mcs
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 65-80-105
キャリッジ一個あたりの最大定格荷重 [N] Fx 3300
Fy 9550
Fz 9550
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 156
My 800
Mz 800
使用可能最高速度 [m/s] 5
最高加速度 [m/s2] 50
繰り返し位置決め精度 [mm] ± 0.1
最大可能ストローク [mm] 10100
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 mcr
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 65-80-105
キャリッジ一個あたりの最大定格荷重 [N] Fx 3300
Fy 1500
Fz 2950
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 185
My 580
Mz 220
使用可能最高速度 [m/s] 5
最高加速度 [m/s2] 20
繰り返し位置決め精度 [mm] ± 0.1
最大可能ストローク [mm] 10100
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 tvs
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 170-180-220-280
キャリッジ一個あたりの最大定格荷重 [N] Fx 6000
Fy 18300
Fz 18300
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 1300
My 3200
Mz 3200
使用可能最高速度 [m/s] 1
最高加速度 [m/s2] 5
繰り返し位置決め精度 [mm] ± 0.05
最大可能ストローク [mm] 4000
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 tcs
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 100-170-180-200-220-280-360
キャリッジ一個あたりの最大定格荷重 [N] Fx 8000
Fy 28600
Fz 28600
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 4000
My 5500
Mz 5500
使用可能最高速度 [m/s] 5
最高加速度 [m/s2] 50
繰り返し位置決め精度 [mm] ± 0.1
最大可能ストローク [mm] 11480
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 kch
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 100-150-200
キャリッジ一個あたりの最大定格荷重 [N] Fx 2150
Fy 6500
Fz 6000
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 110
My 680
Mz 680
使用可能最高速度 [m/s] 4
最高加速度 [m/s2] 50
繰り返し位置決め精度 [mm] ± 0.1
最大可能ストローク [mm] 5600
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 tcr
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 100-170-180-200-220-280-360
キャリッジ一個あたりの最大定格荷重 [N] Fx 8000
Fy 25400
Fz 25400
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 4900
My 5300
Mz 5300
使用可能最高速度 [m/s] 7
最高加速度 [m/s2] 20
繰り返し位置決め精度 [mm] ± 0.1
最大可能ストローク [mm] 11480
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 mvs
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 80-105
キャリッジ一個あたりの最大定格荷重 [N] Fx 3000
Fy 9550
Fz 9550
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 156
My 800
Mz 800
使用可能最高速度 [m/s] 0.8
最高加速度 [m/s2] 5
繰り返し位置決め精度 [mm] ± 0.05
最大可能ストローク [mm] 5150
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。
型式 製品ファミリー
製品 mtr
サイズ ボール
ローラー
駆動方法 ベルト
ボールねじ
ラックピニオン
防錆
プロテクション
サイズ 80-105
キャリッジ一個あたりの最大定格荷重 [N] Fx 3000
Fy 1500
Fz 2950
キャリッジ一個あたりの最大静的許容モーメント [Nm] Mx 185
My 580
Mz 220
使用可能最高速度 [m/s] 0.8
最高加速度 [m/s2] 5
繰り返し位置決め精度 [mm] ± 0.05
最大可能ストローク [mm] 5150
アプリケーションのタイプによって確認が必要です。
詳細な技術資料は、www.rollon.comよりカタログをダウンロードしてご参照ください。
* つなぎ仕様で更に長いストロークも可能です。

Rollon製の押し出し成形・アルマイト処理されたプロファイルを採用し、硬化・焼き戻し処理されたアルミニウム合金(Al Mg Si 0.5、品質F25、Rm 245 N/mm2、UNI EN 755-9およびEN 12020-2規格に準拠した公差)を使用

歯付きベルトまたはボールネジ駆動

最大速度:7 m/s

最大加速度:50 m/s2

最大繰り返し位置決め精度:±0.05 mm

最大有効ストローク長(単一システム):11,480 mm(連結方式により延長可能)
