Atuadores Lineares

Atuadores lineares com diferentes configurações de guia e accionamentos, disponíveis com accionamentos por correia, parafuso ou cremalheira e pinhão, de acordo com diferentes necessidades em termos de precisão e velocidade. Guias com rolamentos ou sistemas de recirculação de esferas para diferentes capacidades de carga e ambientes críticos.

Most Wanted

Plus System

Plus System

Unidades lineares de alto desempenho com transmissão por correia reforçada em aço.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]

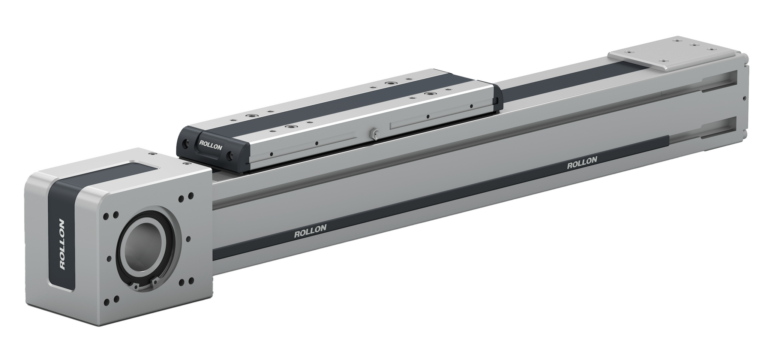

ELM
Esferas/Rolamentos
Correia dentada
Protegido
4980
5
50
± 0.05
ROBOT
Esferas/Rolamentos
Correia dentada
Protegido
9545
5
50
± 0.05
SC
Esferas
Correia dentada
Semiprotegido
5810
5
50
± 0.05

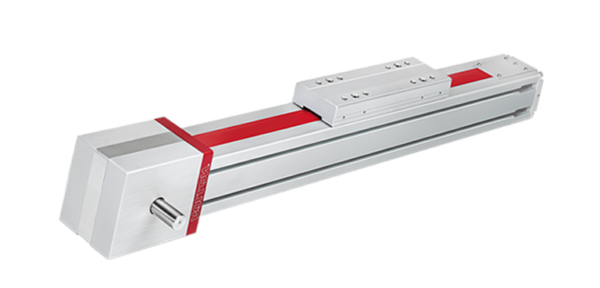

Clean Room System

Atuadores lineares acionados por correia com perfil de alumínio.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]
ONE
Esferas
Correia dentada
Protegido com sucção
4980
5
50
± 0.05

Smart System

Unidades lineares de alto desempenho com transmissão por correia reforçada em aço.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]

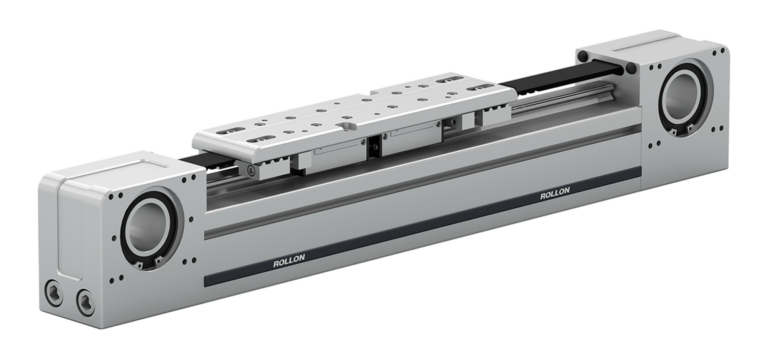

E-SMART
Esferas
Correia dentada
4980
4
50
± 0.05
R-SMART
Esferas
Correia dentada
9960
4
50
± 0.05
S-SMART
Esferas
Correia dentada
Semiprotegido
2523
4
50
± 0.05

Eco System

Unidades de movimento linear com acionamento por correia versáteis.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]
ECO
Esferas/Rolamentos
Correia dentada
Semiprotegido
4565
5
50
± 0.05

Uniline System

Unidades de movimento linear com acionamento por correia compactas.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]
A
Rolamentos
Correia dentada
Semiprotegido
19360
7
15
15
C
Rolamentos
Correia dentada
Semiprotegido
19360
7
15
15

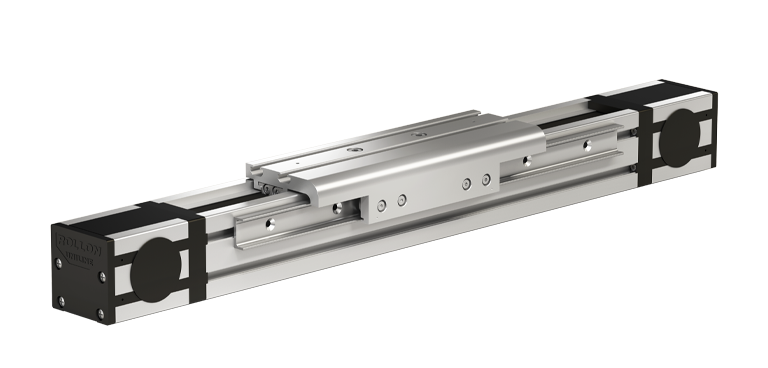

E
Rolamentos
Correia dentada
Semiprotegido
19360
7
15
15

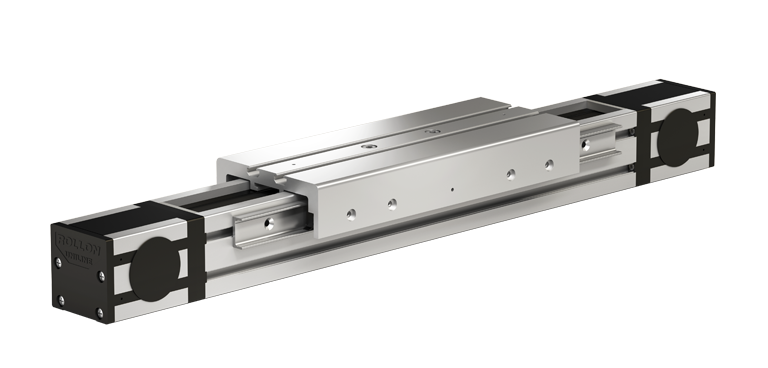

ED
Rolamentos
Correia dentada
Semiprotegido
19360
7
15
15
H
Rolamentos
Correia dentada
Semiprotegido
19360
7
15
15

Precision System

Unidades lineares acionadas por parafusos de esferas de alta precisão.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]
TH
Esferas
Fuso
Semiprotegido
32600
2
± 0,005
TT
Esferas
Fuso
Semiprotegido
30500
2,5
± 0,005

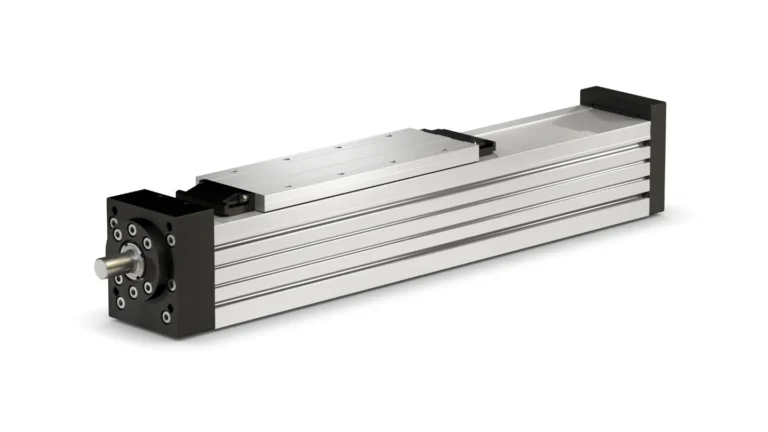

TV
Esferas
Fuso
Semiprotegido
11538
2,5
± 0,01
TVS
Esferas
Fuso
Semiprotegido
66300
1
5
± 0,02

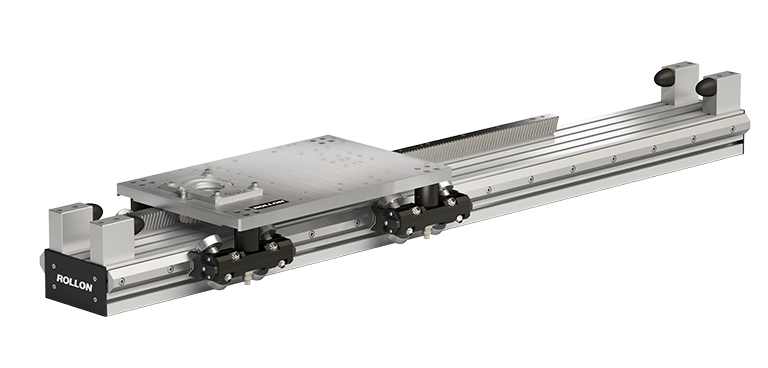

Tecline

Eixos lineares com transmissão por cremalheira e pinhão. Rolagem sobre guias de esferas trapezoidais ou recirculantes.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]

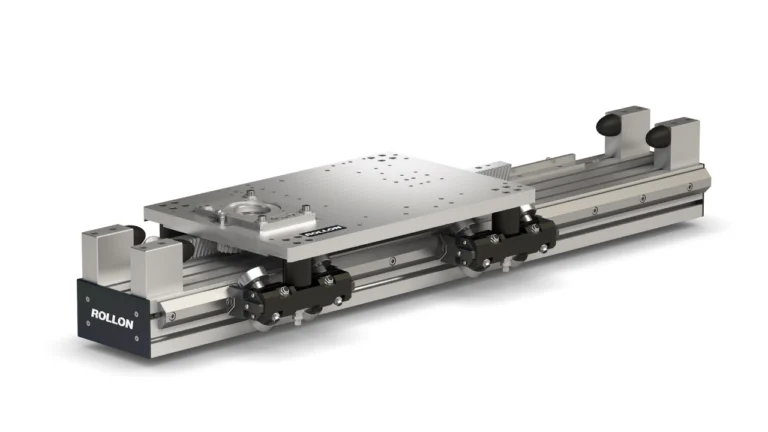

PAR
Esferas/Rolamentos
Correia dentada/Cremalheira e pinhão
10989
4
10
± 0.05

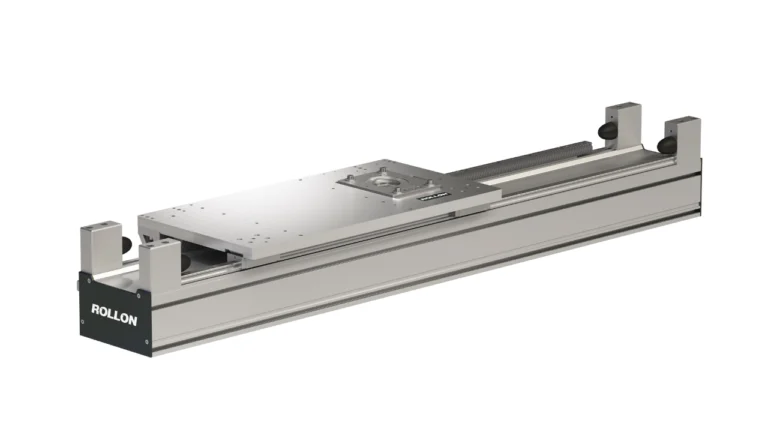

PAS
Esferas/Rolamentos
Correia dentada
10989
4
10
± 0.05

Modline

Eixo linear com acionamento por correia. Rolagem sobre guias de esferas trapezoidais, redondas ou recirculantes.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]

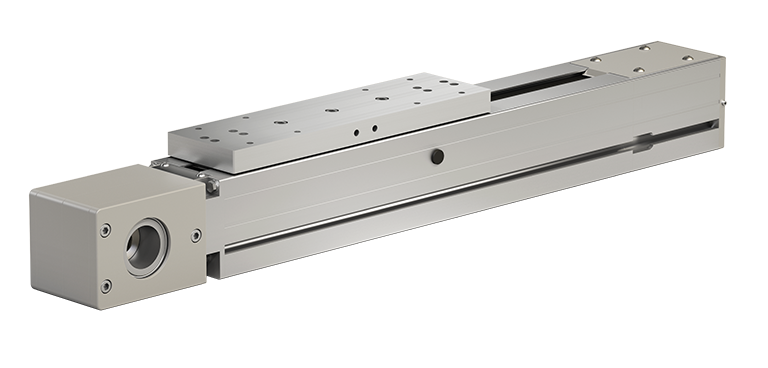

MCR
Esferas/Rolamentos
Correia dentada
Semiprotegido
3984
5
50
± 0.01
MCH
Esferas/Rolamentos
Correia dentada
Semiprotegido
3984
5
50
± 0.01

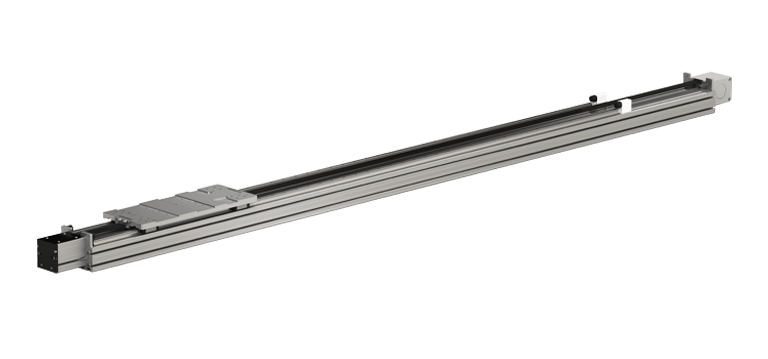

TCR TCS
Esferas/Rolamentos
Correia dentada
9960
5
50
± 0.01

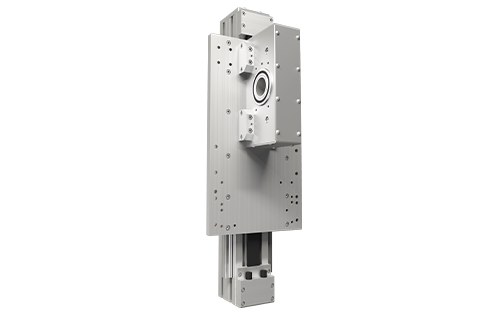

ZCH
Esferas/Rolamentos
Correia dentada
7470
4
25
± 0.01
ZCR
Esferas/Rolamentos
Correia dentada
7470
4
25
± 0.01

Speedy Rail A

Guia linear autoportante em alumínio extrudado com rolos de aço revestidos com composto plástico.
Produto Seção Mecanismo Proteção Capacidade de Carga [n] Fx Máxima velocidade [m/s] Máxima aceleração [m/s2] Repetibilidade (acuraciade) [mm]
SAB
Rolamentos
Correia dentada/Cremalheira e pinhão
4980
15
10
± 0,02
ZSY
Rolamentos
Correia dentada
4980
8
8
± 0,02

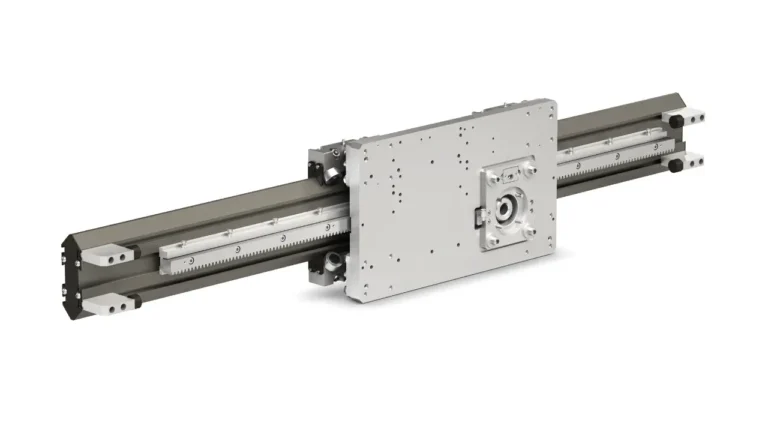

SAR
Rolamentos
Cremalheira e pinhão
1905
3
10
± 0,15

Descobrir os detalhes técnicos e
seleccionar o Atuador correcto.
Obtenha acesso total aos modelos CAD e 3D.
