Actuator Line

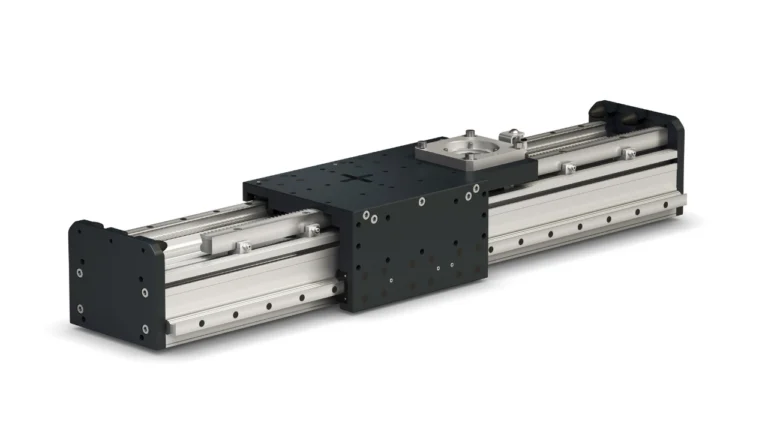

リニアアクチュエーターは、精度と速度のニーズに合わせて、ベルト、スクリュー、ラック＆ピニオン駆動など、さまざまなガイド構成と駆動方式が選択可能です。ガイドにはベアリングやボールリサーキュレーションシステムを採用し、様々な負荷容量や厳しい環境下での使用に対応します。

Most Wanted

Plus System

ベルト駆動システムをスチールで強化した高性能リニアユニット

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
ELM	ボール	ベルト	保護された	4980	5	50	± 0.05
ROBOT	ボール	ベルト	保護された	9545	5	50	± 0.05
SC	ボール	ベルト	セミプロテクション	5810	5	50	± 0.05

アルミニウムプロファイルを備えたベルト駆動リニアアクチュエータ。

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
ONE	ボール	ベルト	吸引で保護	4980	5	50	± 0.05

ベルト駆動システムをスチールで強化した高性能リニアユニット。

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
E-SMART	ボール	ベルト		4980	4	50	± 0.05
R-SMART	ボール	ベルト		9960	4	50	± 0.05
S-SMART	ボール	ベルト	セミプロテクション	2523	4	50	± 0.05

Versatile belt driven linear motion units

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
ECO	BALLS/ROLLERS	TOOTHED BELT	SEMI-PROTECTED	4565	5	50	± 0.05

Compact belt driven linear motion units, rails with radial ball bearing sliders

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]
A	ROLLERS	TOOTHED BELT	SEMI-PROTECTED	19360	7	15

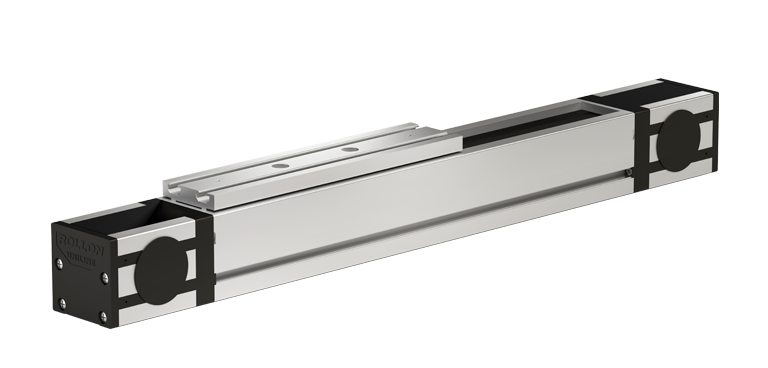

C	ROLLERS	TOOTHED BELT	SEMI-PROTECTED	19360	7	15
E	ROLLERS	TOOTHED BELT	SEMI-PROTECTED	19360	7	15
ED	ROLLERS	TOOTHED BELT	SEMI-PROTECTED	19360	7	15
H	ROLLERS		SEMI-PROTECTED	19360	7	15

高精度ボールねじ駆動リニアユニット

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
TH	ボール	ボールねじ	セミプロテクション	32600	2		± 0,005
TT	ボール	ボールねじ	セミプロテクション	30500	2,5		± 0,005

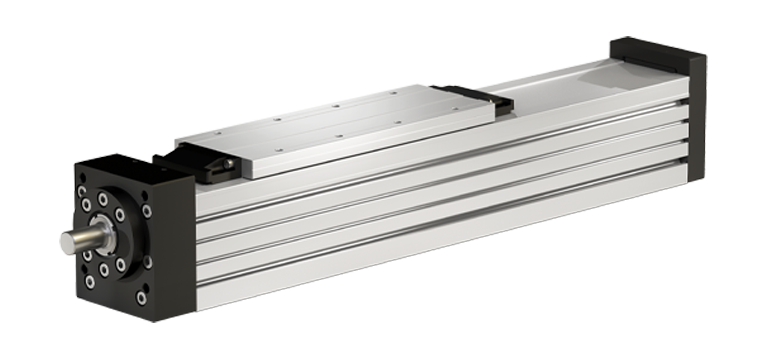

TV	ボール	ボールねじ	セミプロテクション	11538	2,5		± 0,01

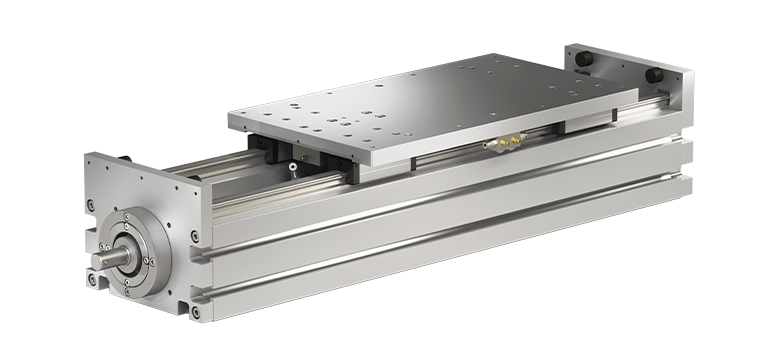

TVS	ボール	ボールねじ	セミプロテクション	66300	1	5	± 0,02

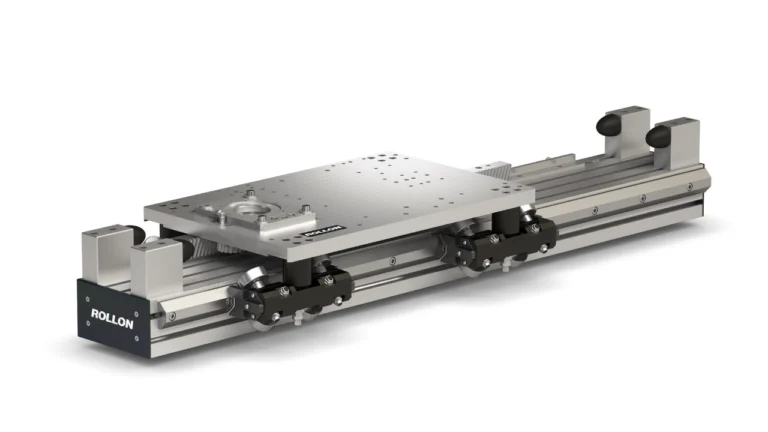

ラックピニオントランスミッション採用のリニア軸。台形や循環式のボールガイドで転がります。

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
PAR	ローラー	ラックピニオン		10989	4	10	± 0.05

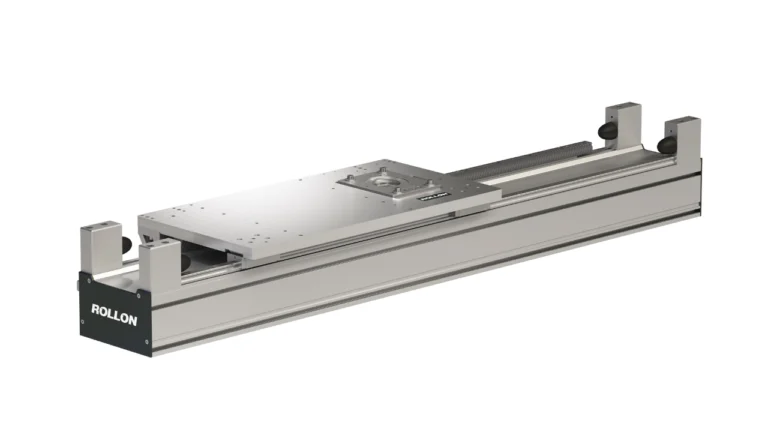

PAS	ボール	ベルト		10989	4	10	± 0.05

ベルト駆動のリニア軸。台形、円形や循環式のボールガイドで転がります。

型式	リニアガイドタイプ	駆動タイプ	防塵仕様	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]

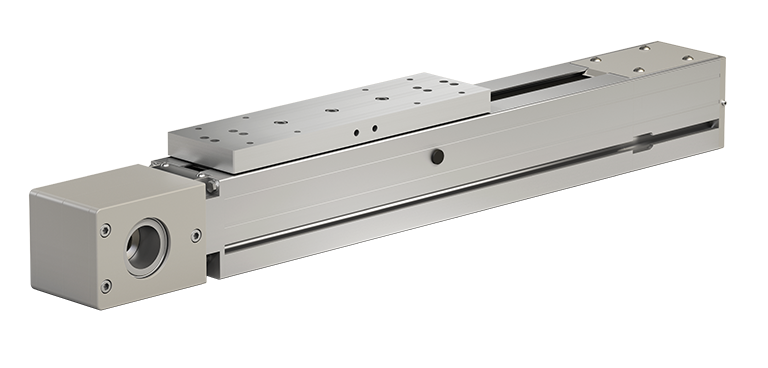

MCR	ローラー	ベルト	セミプロテクション	3984	5	50	± 0.01
MCH	ボール	ベルト	セミプロテクション	3984	5	50	± 0.01

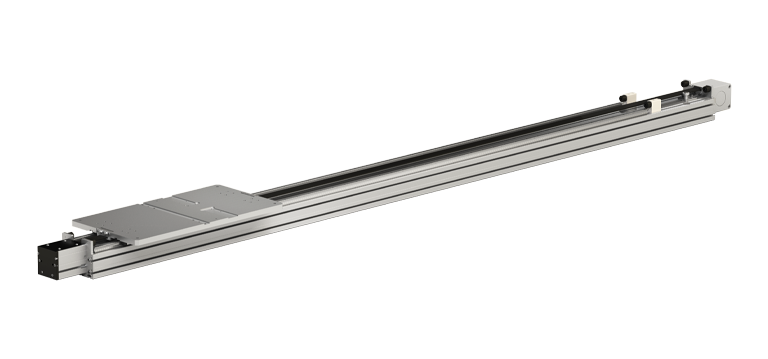

TCR TCS	ボール / ローラー	ベルト		9960	5	50	± 0.01

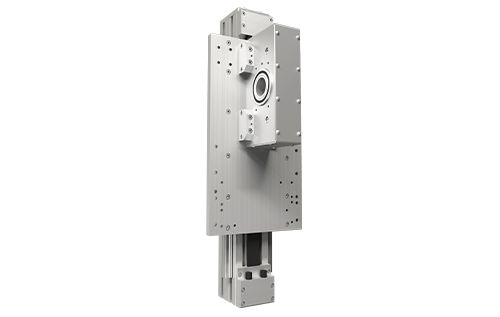

ZCH	ボール	ベルト		7470	4	25	± 0.01
ZCR	ローラー	ベルト		7470	4	25	± 0.01

プラスチックコンパウンドでコーティングしたスチール製ローラーを装備したアルミ押出材のセルフサポートリニアレール。

型式	リニアガイドタイプ	駆動タイプ	スライダー一個当たりの最大許容荷重 [N] F_x	最高運転可能速度 [m/s]	最大加速度 [m/s²]	繰り返し位置決め精度 [mm]
SAB	ローラー	ベルト / ラックピニオン	4980		10
ZSY	ローラー	ベルト	4980	8	8

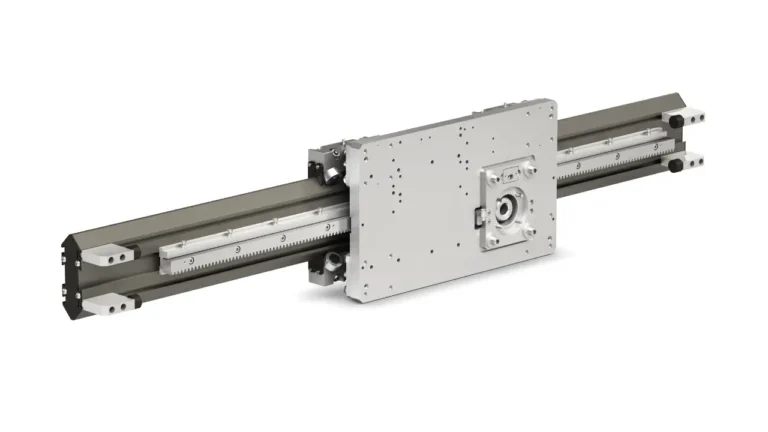

SAR	ローラー	ラックピニオン	1905	3	10	± 0,15
