Linear Line

従来のリニアガイドの概念を覆す、ユニークなリニアガイド,ミスアライメント吸収、悪環境への耐久性、非常にユニークなリニアガイド

Most Wanted

Compact Rail & Compact Rail Plus

Compact Rail & Compact Rail Plus

ベアリングとカーボンスチールの冷間引き抜き C 型プロファイル、高周波焼き入れ及び研削された転動面をもつミスアライメント吸収可能なリニアガイド
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
TLC KLC ULC
ローラー
15000
-20°C/+120°C
TG/TMG
ローラー
10800
-20°C/+120°C

X-Rail

曲げ加工された C 型プロファイルのリニアベアリング。
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
TEX TES UEX UES
ローラー
1740
-20°C/+100°C TEX-UEX -20°C/+120°C TES-UES
TEN/TEP UEN
ローラー
3240
-30°C/+150°C

Easyslide

シングルスライダーもしくはマルチスライダータイプのリニアボールレール。
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
SN
ボール
122000
-20°C/+170°C
SNK
ボール
10858
-20°C/+70°C

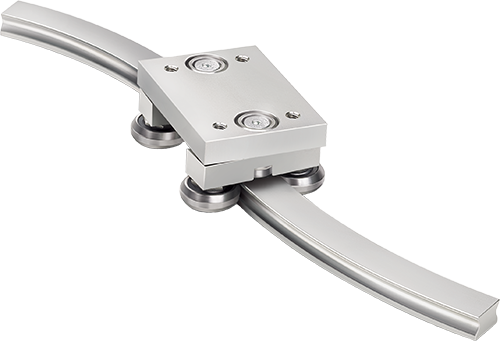

Curviline

ラジアルボールベアリングローラーの曲線レール
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
CKR CVR CKRH CVRH CKRX CVRX
ローラー
2475
-20°C/+80°C

O-Rail

Modular linear guides with rollers. Versatile for the highest flexibility of configurations.
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
FXRG
ROLLERS
4000
-20°C/+120°C

Prismatic Rail

ベアリングタイプで高周波焼き入れ V 型転動面を備えた プリズマティックレール。
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
P
ローラー
15000
-10°C/+80°C

Speedy Rail

プラスチックコンパウンドでコーティングしたスチール製ローラーを装備したアルミ押出材のセルフサポートリニアレール。
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
SR35
ローラー
400
-30°C/+80°C
SRC48
ローラー
540
-30°C/+80°C
SR
ローラー
14482
-30°C/+80°C

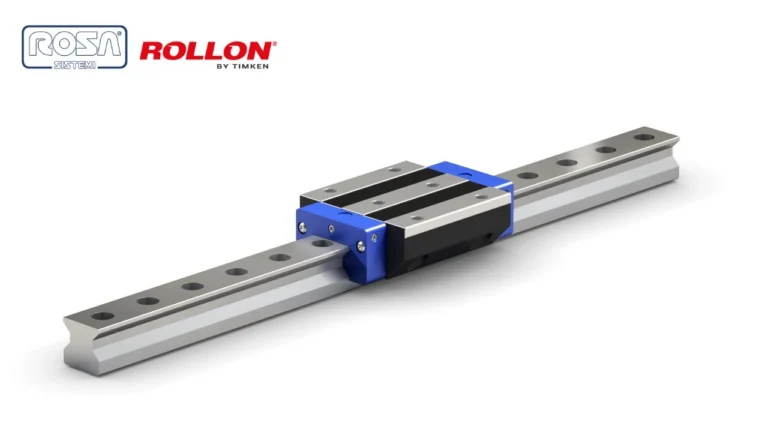

Mono Rail Plus

Re-circulating ball profiled linear rails with high load capacity
型式 断面形状 転動面 焼き入 れ ミスアライメ ント 自動吸収 スライダー 防錆 スライダー一個 当たりの 最大許容荷重 [N] Fx 運転可能 最大温度
MR
BALLS
249000
-10°C/+60°C
MMR
BALLS
8385
-20°C/+80°C

技術的な詳細を確認し
最適なリニアレールをお選びください。
CADと3Dモデルへのフルアクセス。
