Telescopic Line

重荷重、高剛性のテレスコピックスライドレール、高周波焼き入れ軌道面、高い許容荷重、少ないたわみ、ショックや振動に強いスライドレール、レール長さの200%までストローク、ステンレススチール、アルミ製も新登場.

Most Wanted

Light Rail

Light Rail

Light telescopic linear guides with full or partial extraction
型式 断面形状 転動面 焼き入 れ ストロ ーク 剛性 材質 スライダー スライダー一個 当たりの 最大許容荷重 [N] Fx

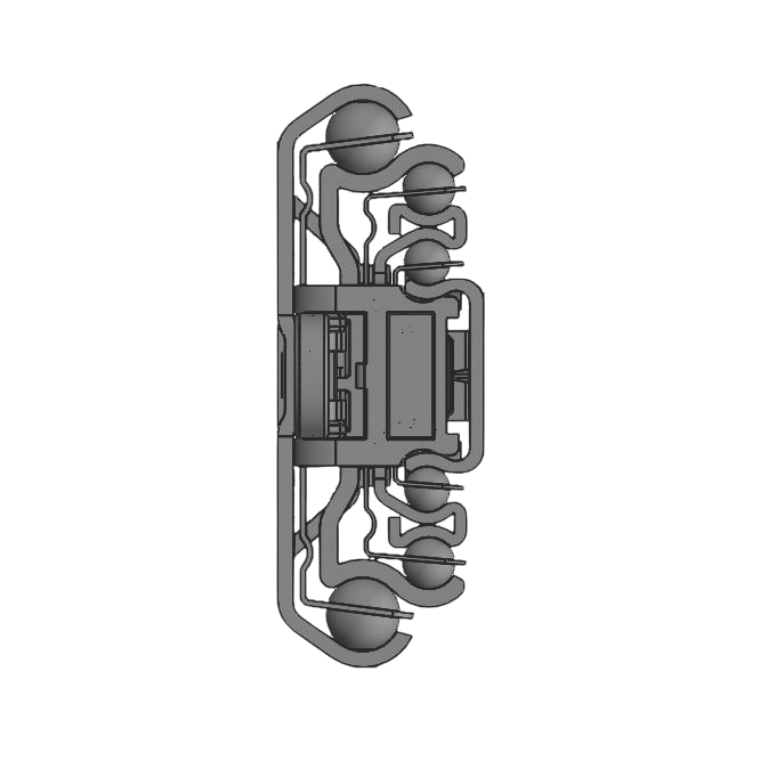

LRS
STEEL
BALLS
780
LFS
STEEL
BALLS
400
LRS
STEEL
BALLS
3250

Telescopic Rail

8 種類のテレスコピックリニアレールは、高負荷に対応できるよう焼き入れされた転動面を採用しています。
型式 断面形状 転動面 焼き入 れ ストロ ーク 剛性 材質 スライダー スライダー一個 当たりの 最大許容荷重 [N] Fx

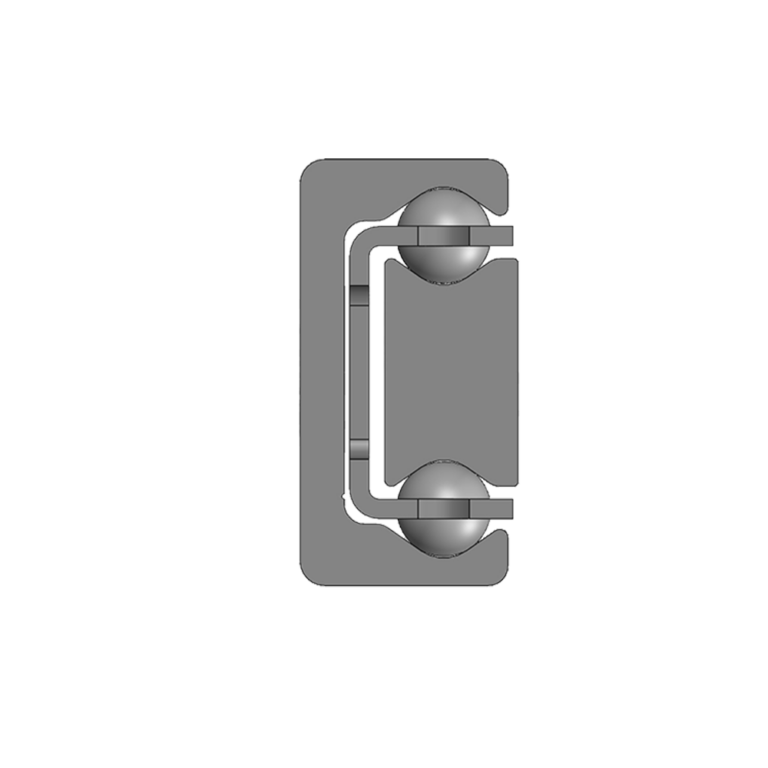

ASN
スチール
ボール
88494
DE
スチール
ボール
15512
DS
スチール
ボール
38018

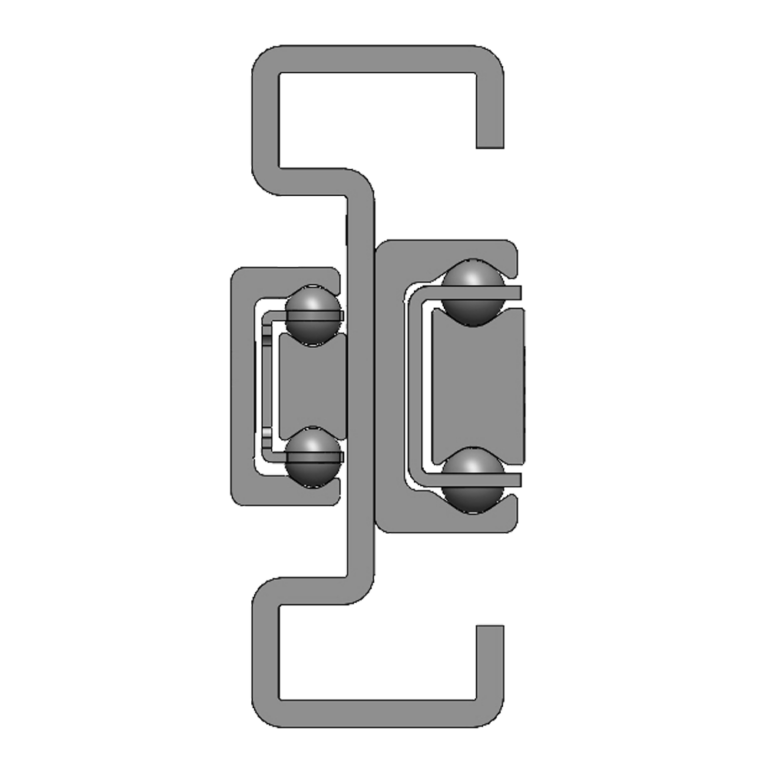

DSC
スチール
ボール
11058

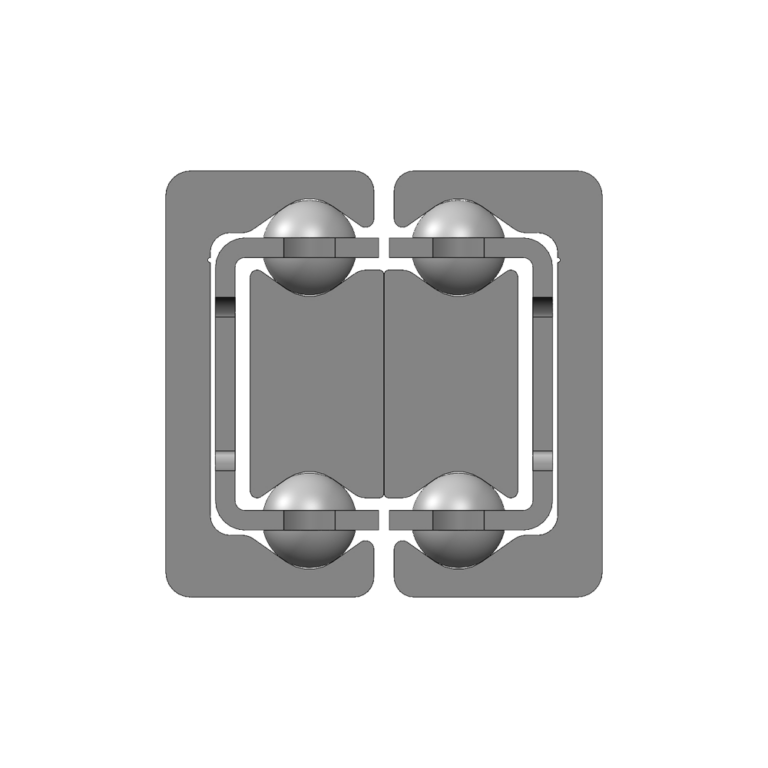

DBN
スチール
ボール
2662

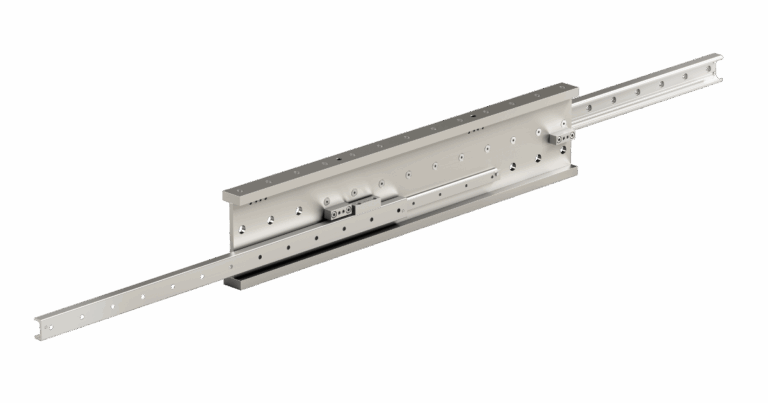

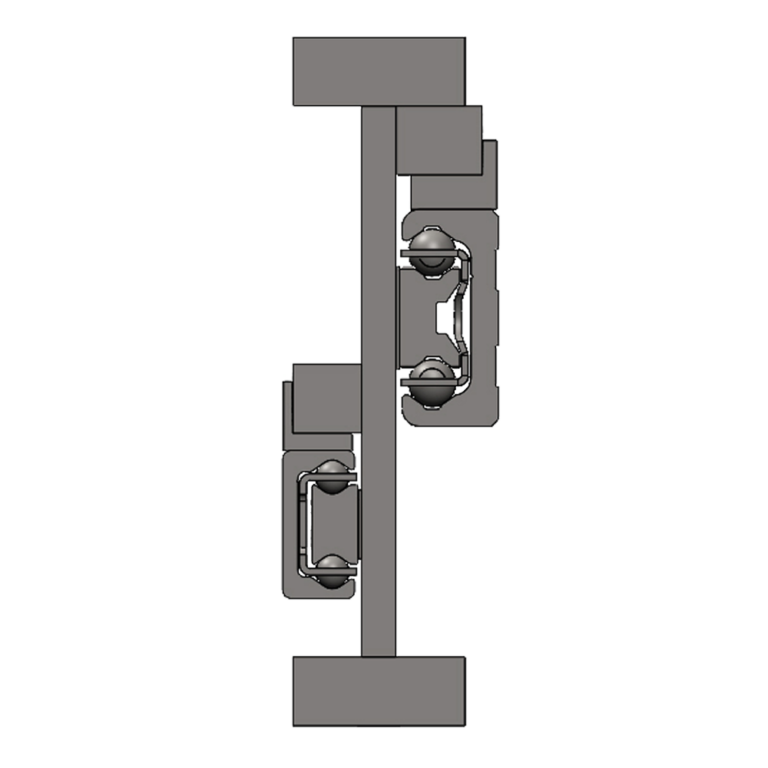

DMS
スチール
ボール
39624

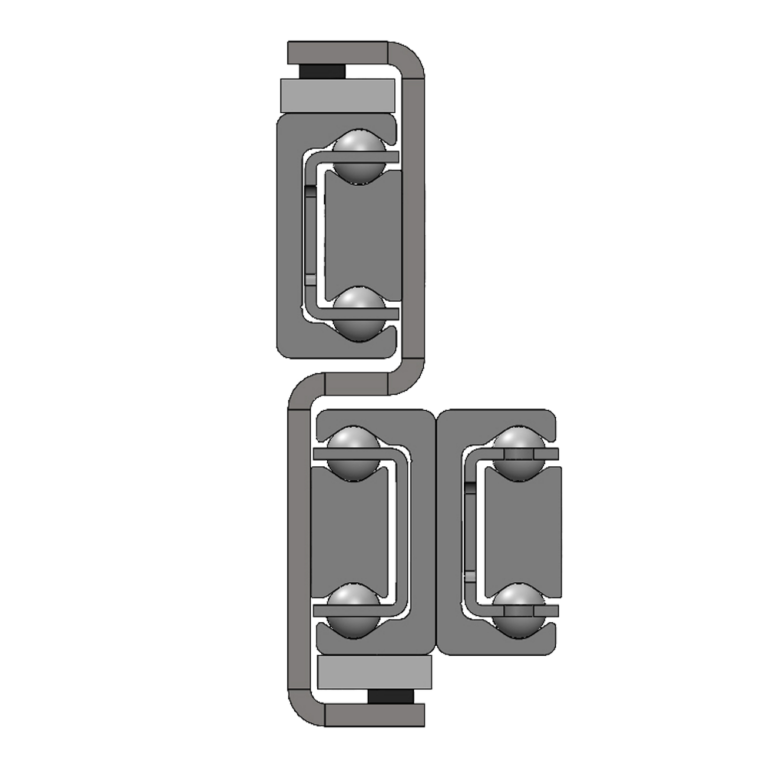

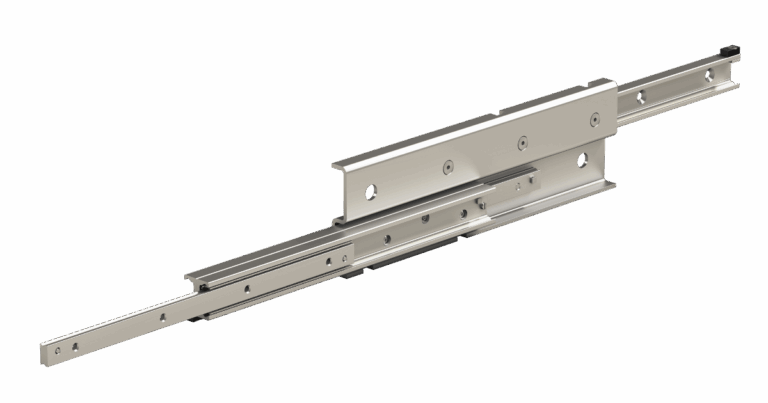

DSE
スチール
ボール
11344

Hegra Rail

アルミ製、ステンレススチール製のテレスコピックガイドは、部分ストローク、フルストローク、超ロングストロークの用途に使用できます。
型式 断面形状 転動面 焼き入 れ ストロ ーク 剛性 材質 スライダー スライダー一個 当たりの 最大許容荷重 [N] Fx

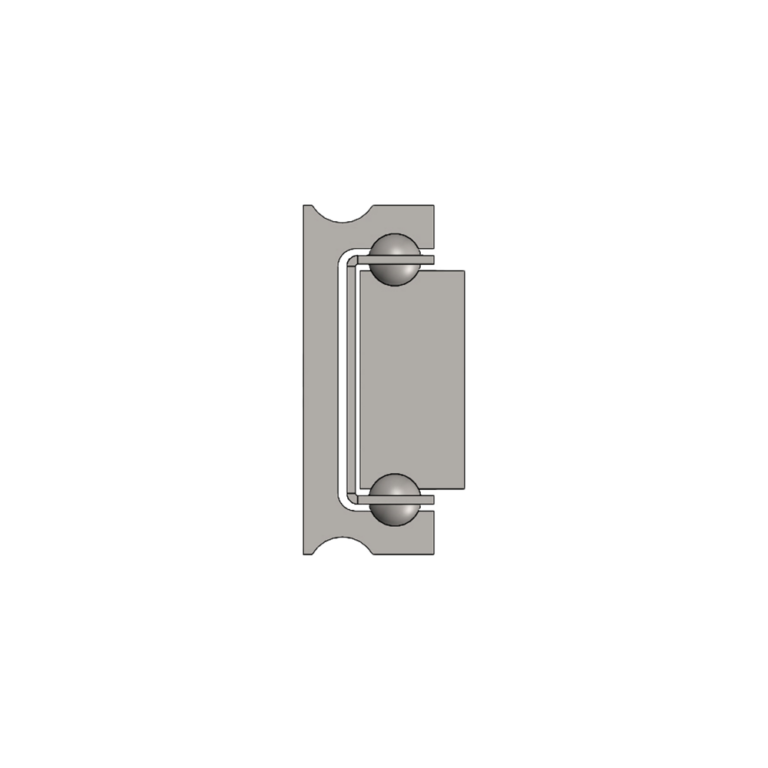

HTT
スチール / ステンレススチ / アルミニウム
ボール
2900

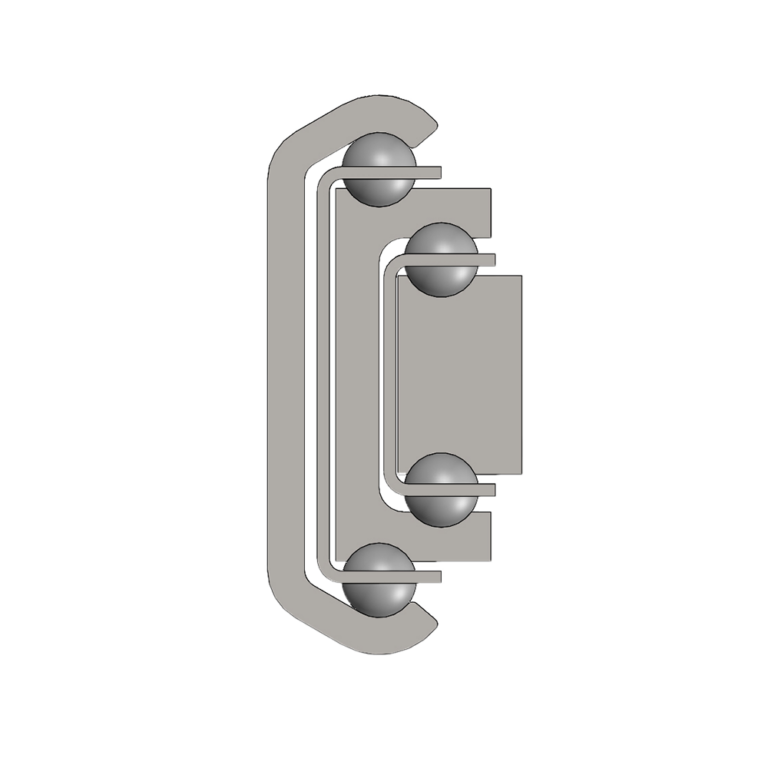

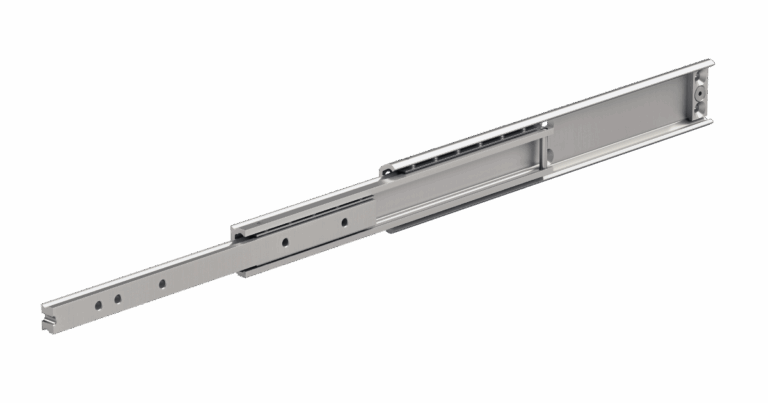

HVC
スチール / ステンレススチ
ボール
3300

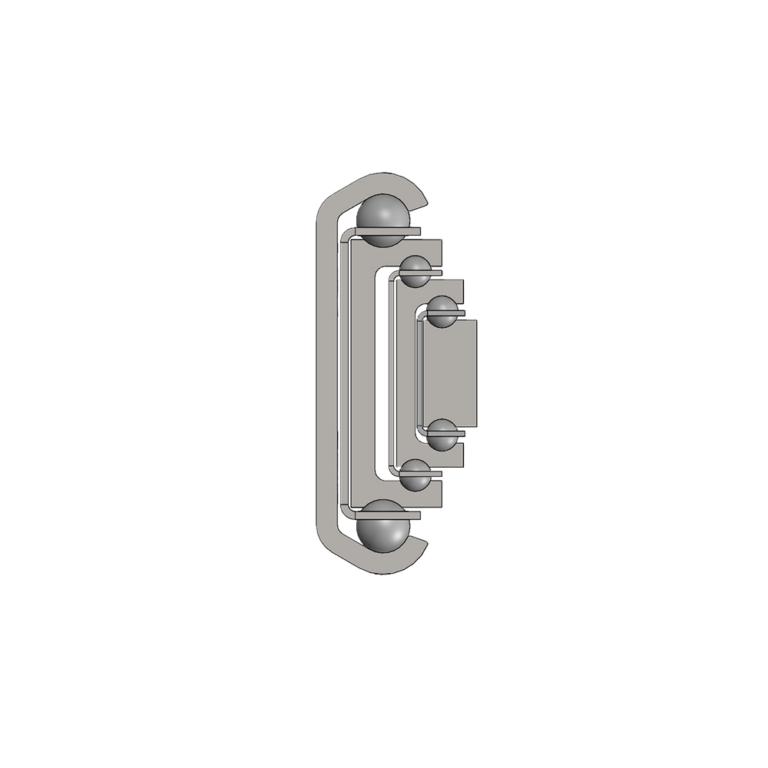

H1C
スチール
ボール
1350

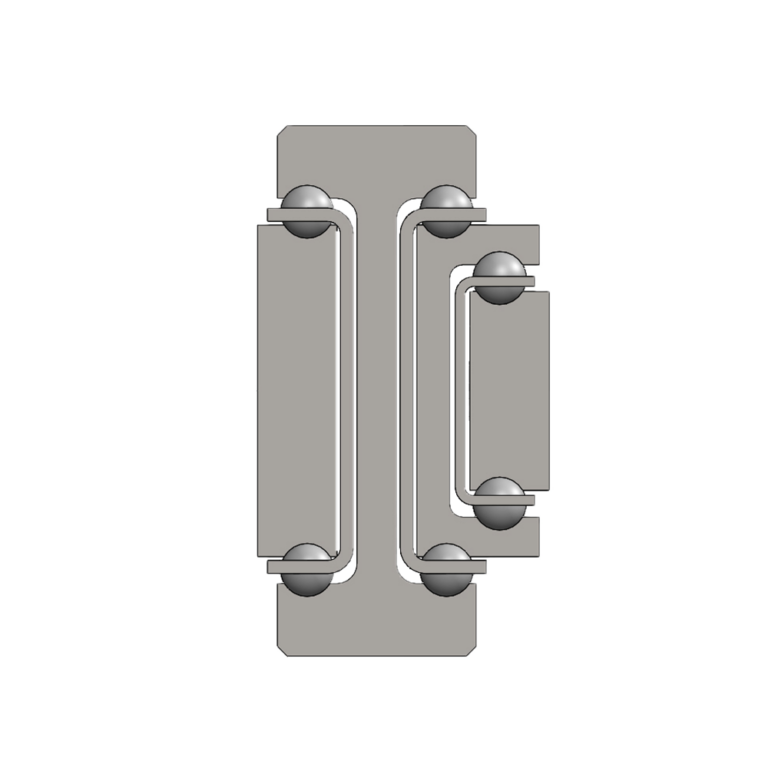

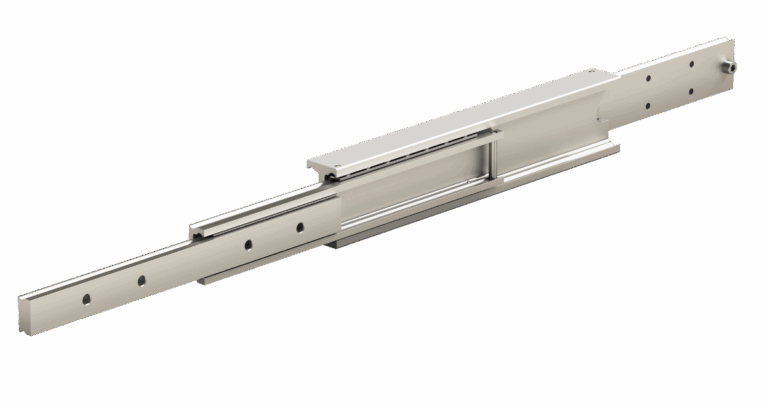

H1T
スチール / ステンレススチ / アルミニウム
ボール
7500
H2H
スチール / ステンレススチ / アルミニウム
ボール
オンリクエスト

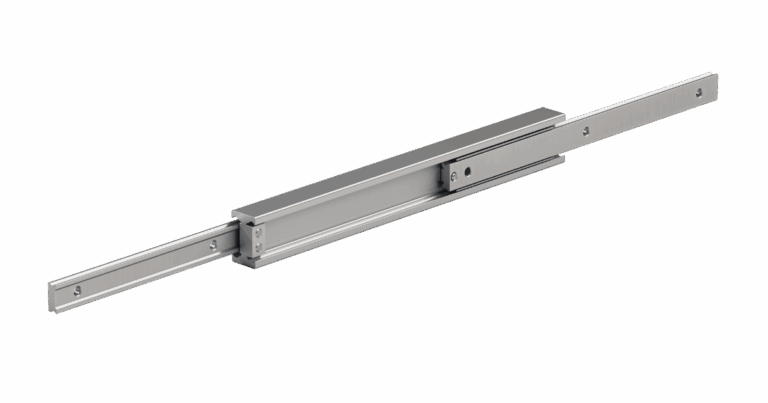

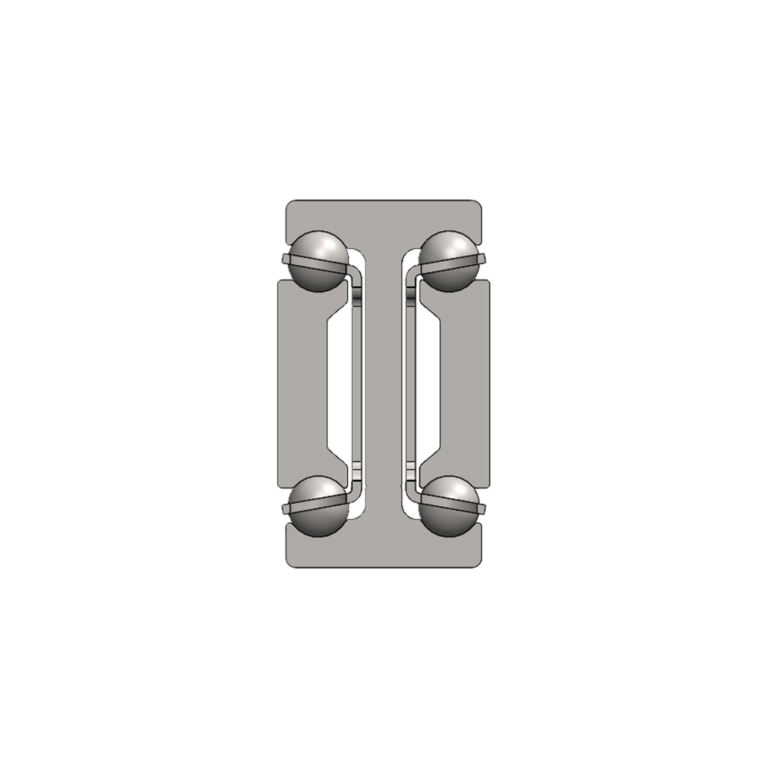

LTH
スチール
ボール
3346

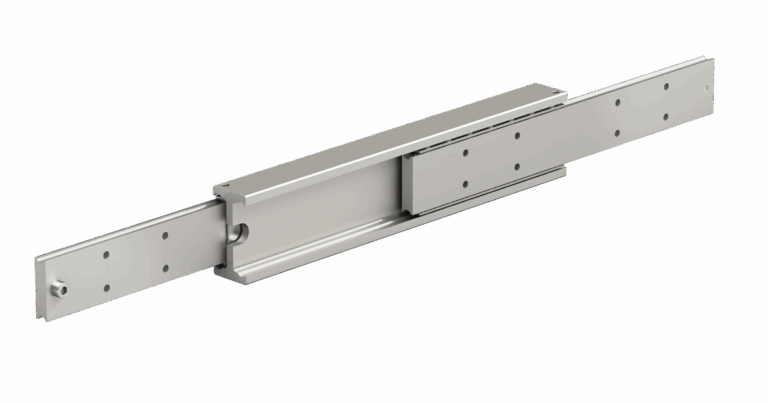

HGT
スチール / ステンレススチ / アルミニウム
ボール
20000

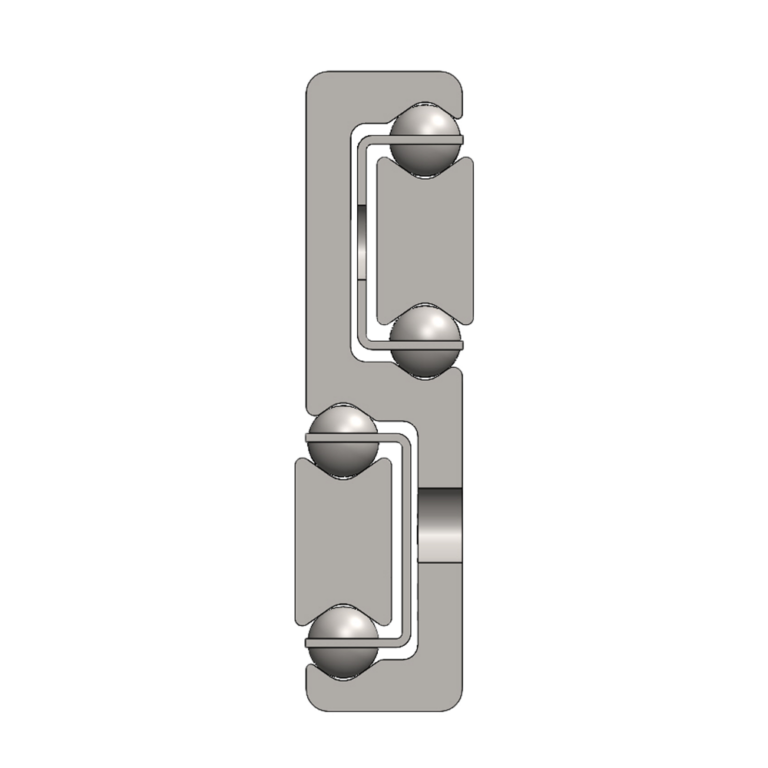

LTF
スチール
ボール
1296
HGS
スチール / ステンレススチ / アルミニウム
ボール
1400

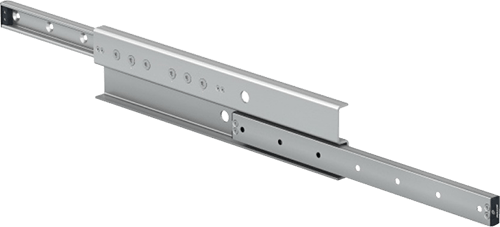

Telerace

ボールベアリングを使用したテレスコピックガイド。
型式 断面形状 転動面 焼き入 れ ストロ ーク 剛性 材質 スライダー スライダー一個 当たりの 最大許容荷重 [N] Fx

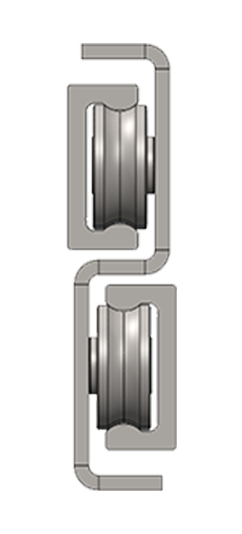

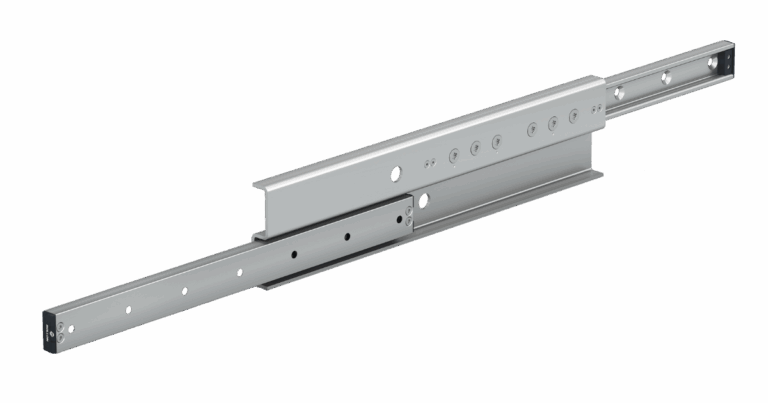

TLR...P
スチール
ローラ
8326

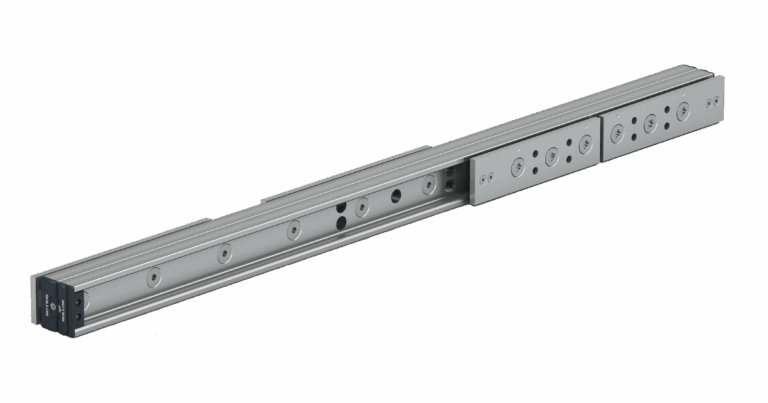

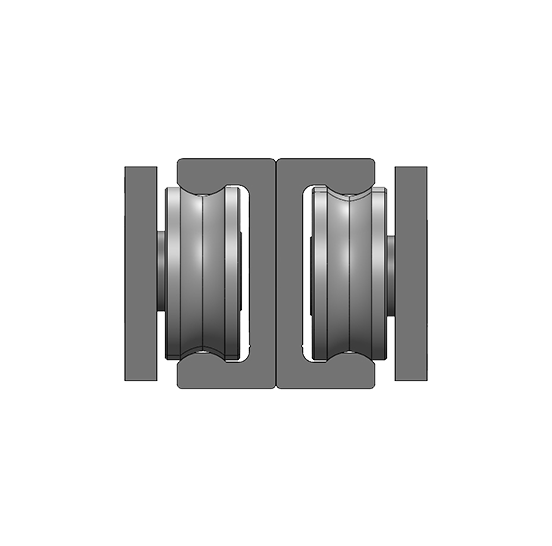

TLQ...P
スチール
ローラ
5357

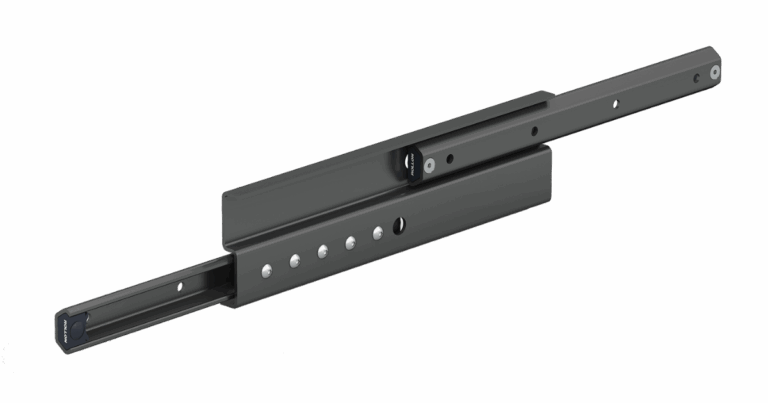

TLN...P
スチール
ローラ
5094
TQN...P
スチール
ローラ
2251

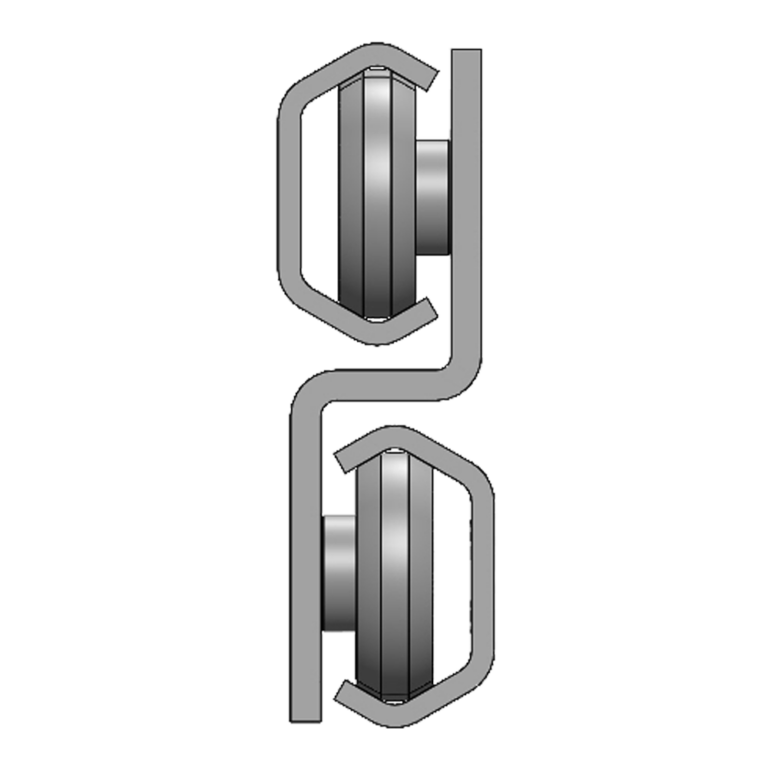

TLAX
ステンレススチ
ローラ
2133

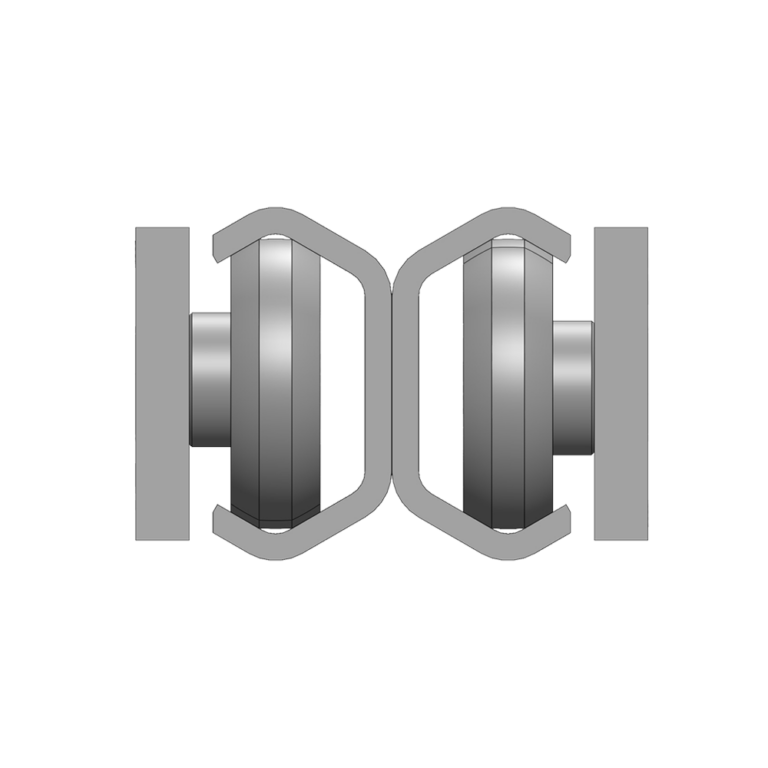

TQAX
ステンレススチ
ローラ
1880

技術的な詳細を確認し
テレスコピックスライドをお選びください。
CADと3Dモデルへのフルアクセスを提供します。
