Actuator Line

다양한 가이드 구성과 드라이브가 있는 리니어 액추에이터는 정밀도와 속도 측면에서. 다양한 요구 사항에 따라 벨트, 스크류 또는 랙 & 피니언 드라이브와 함께 사용할 수 있습니다. 다양한 부하 용량 및 중요한 환경을 위한 베어링 또는 볼 재순환 시스템이 있는 가이드.

Most Wanted

Plus System

Plus System

스틸로 강화한 구동 벨트 트랜스미션이 장착된 고성능 리니어 장치
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]

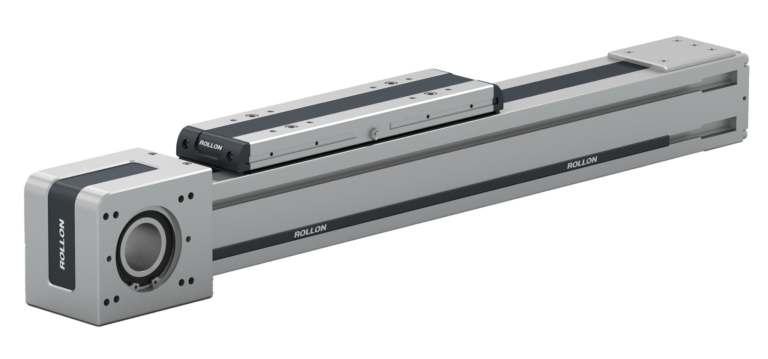

ELM
LM 가이드 / 롤러베어링
벨트& 풀리
완전밀폐
4980
5
50
± 0.05

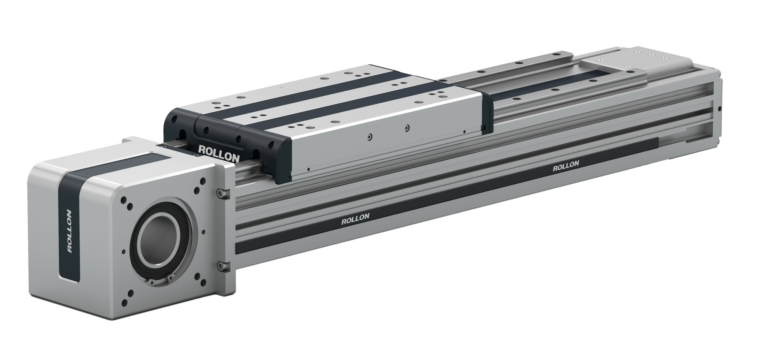

ROBOT
LM 가이드 / 롤러베어링
벨트& 풀리
완전밀폐
9545
5
50
± 0.05

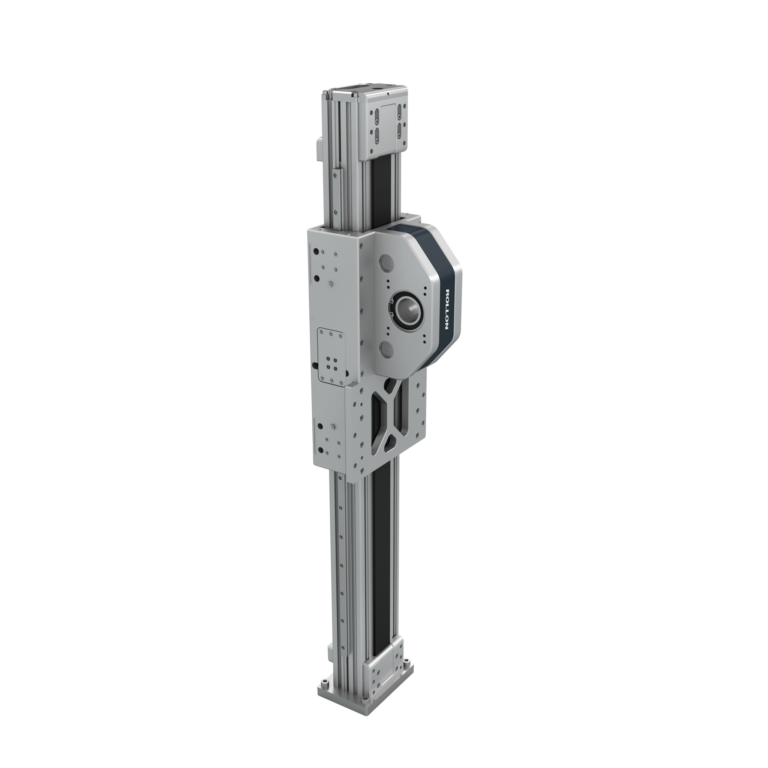

SC
LM 가이드
벨트& 풀리
불완전밀폐
5810
5
50
± 0.05

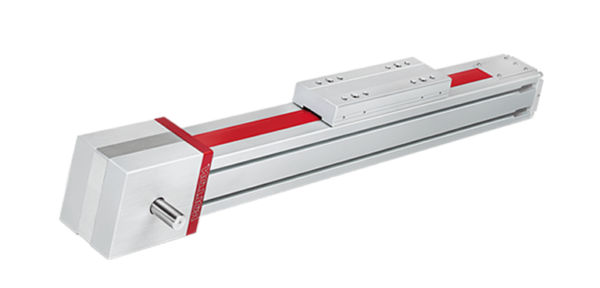

Clean Room System

알루미늄 프로파일이 사용된 벨트 구동 리니어 액추에이터.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]
ONE
LM 가이드
벨트& 풀리
완전밀폐에어석션
4980
5
50
± 0.05

Smart System

스틸로 강화한 구동 벨트 트랜스미션이 장착된 고성능 리니어 장치.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]

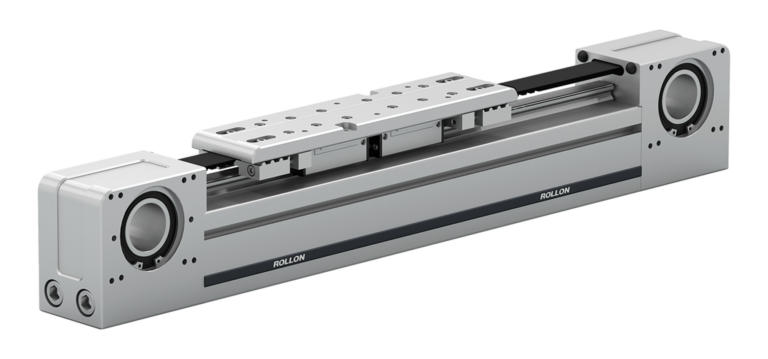

E-SMART
LM 가이드
벨트& 풀리
4980
4
50
± 0.05

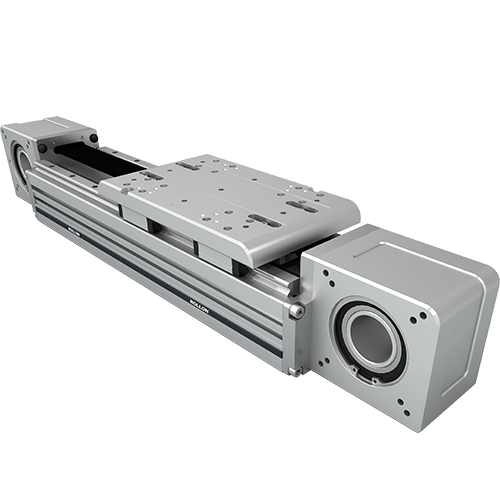

R-SMART
LM 가이드
벨트& 풀리
9960
4
50
± 0.05

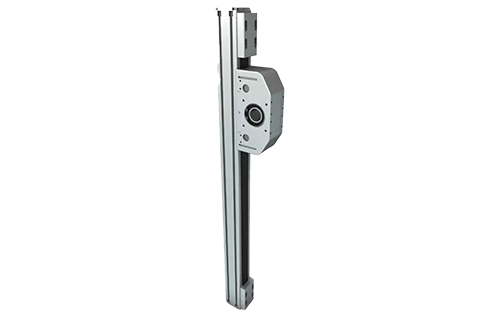

S-SMART
LM 가이드
벨트& 풀리
불완전밀폐
2523
4
50
± 0.05

Eco System

다목적 벨트 구동 리니어 모션 장치
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]
ECO
LM 가이드 / 롤러베어링
벨트& 풀리
불완전밀폐
4565
5
50
± 0.05

Uniline System

컴팩트한 벨트 구동 리니어 모션 장치.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]
A
롤러베어링
벨트& 풀리
불완전밀폐
19360
7
15
15

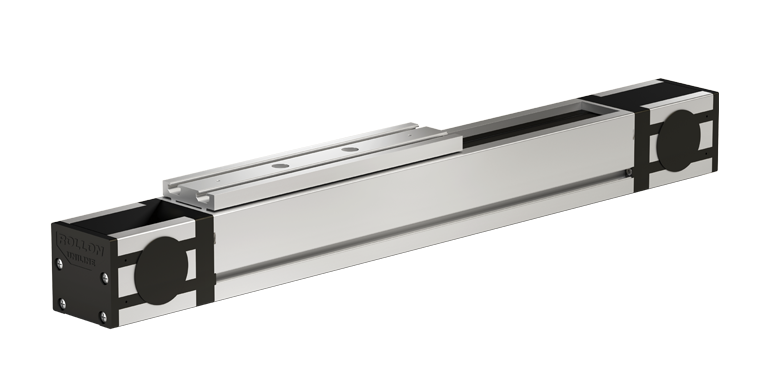

C
롤러베어링
벨트& 풀리
불완전밀폐
19360
7
15
15

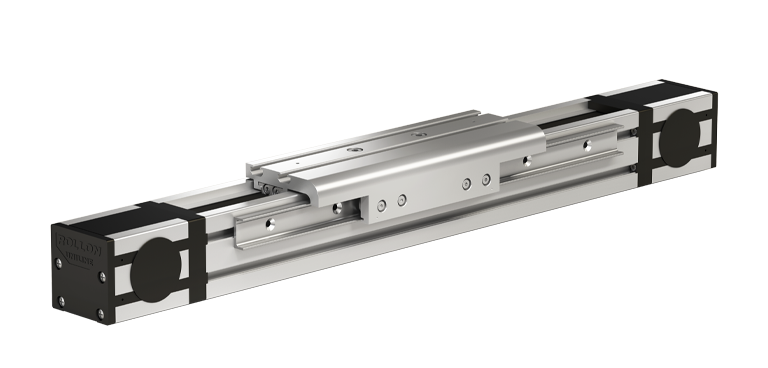

E
롤러베어링
벨트& 풀리
불완전밀폐
19360
7
15
15

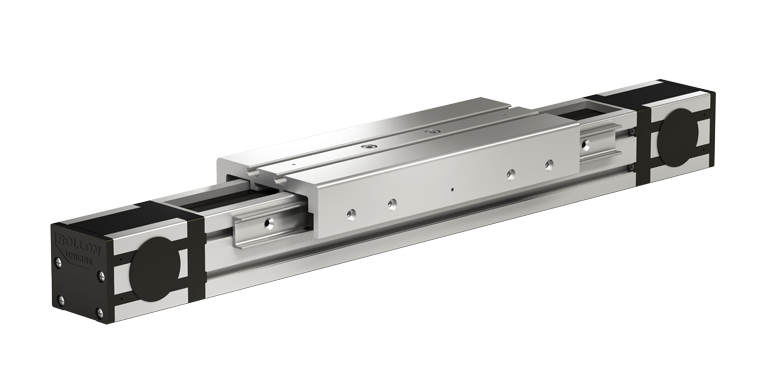

ED
롤러베어링
벨트& 풀리
불완전밀폐
19360
7
15
15
H
롤러베어링
벨트& 풀리
불완전밀폐
19360
7
15
15

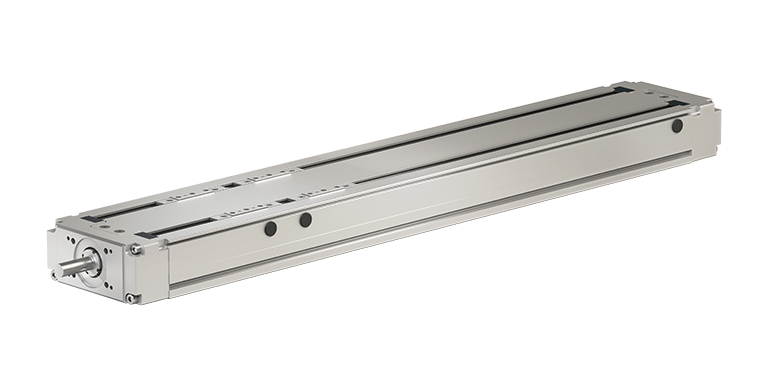

Precision System

정밀도가 높은 볼 스크류 구동 리니어 장치
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]
TH
LM 가이드
볼스크류
불완전밀폐
32600
2
± 0,005

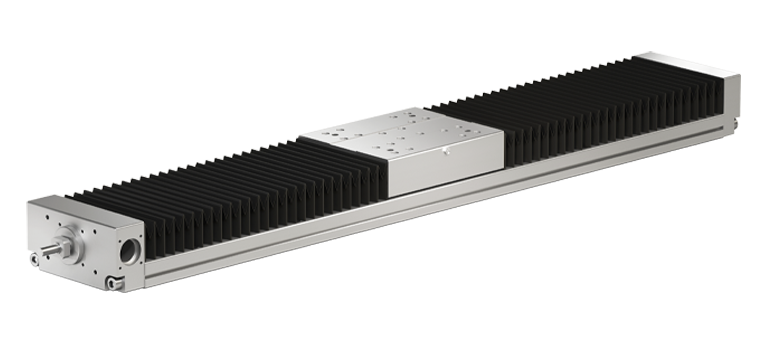

TT
LM 가이드
볼스크류
불완전밀폐
30500
2,5
± 0,005

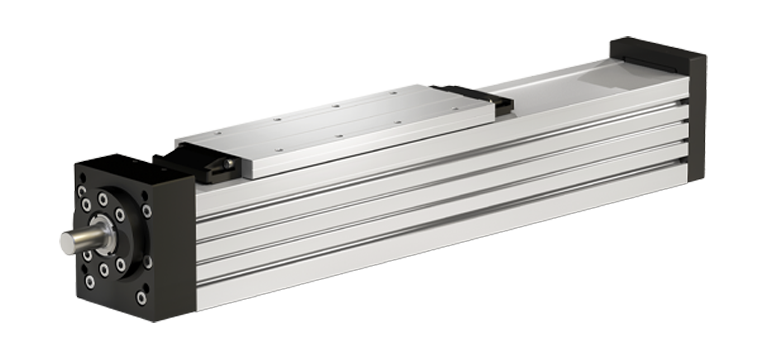

TV
LM 가이드
볼스크류
불완전밀폐
11538
2,5
± 0,01

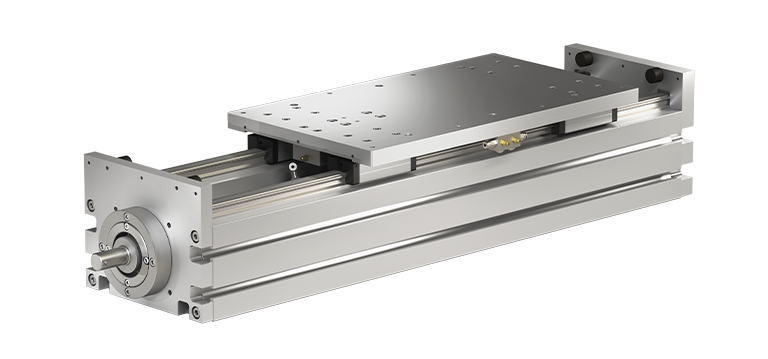

TVS
LM 가이드
볼스크류
불완전밀폐
66300
1
5
± 0,02

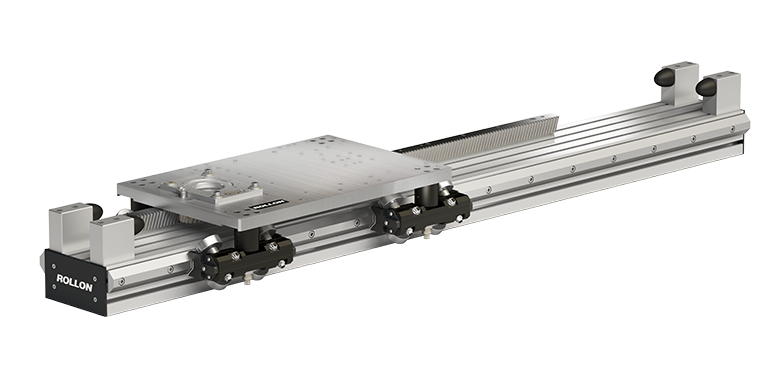

Tecline

랙랙 및 피니언 트랜스미션이 장착된 리니어 축. 사다리꼴형 또는 재순환 볼 가이드에서 롤링.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]

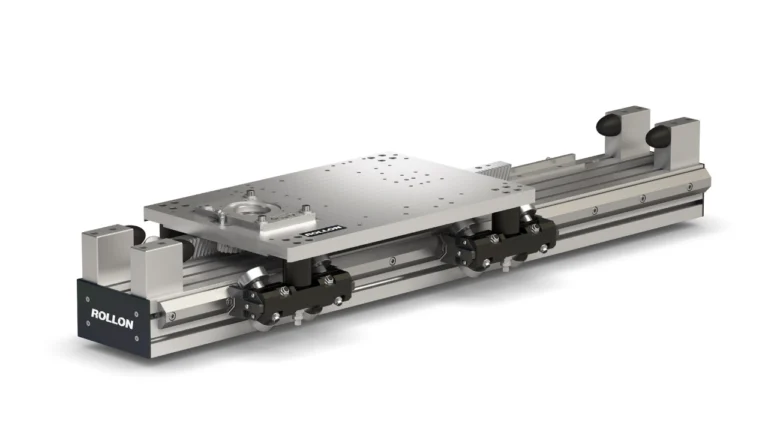

PAR
LM 가이드 / 롤러베어링
벨트& 풀리 / 피랙니&언
10989
4
10
± 0.05

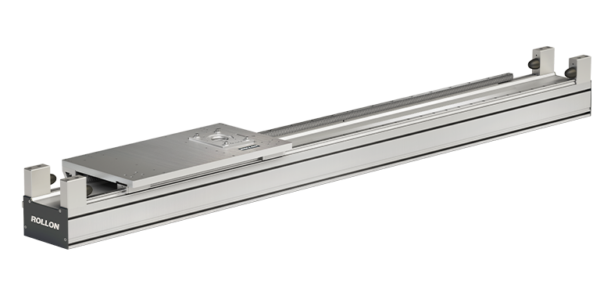

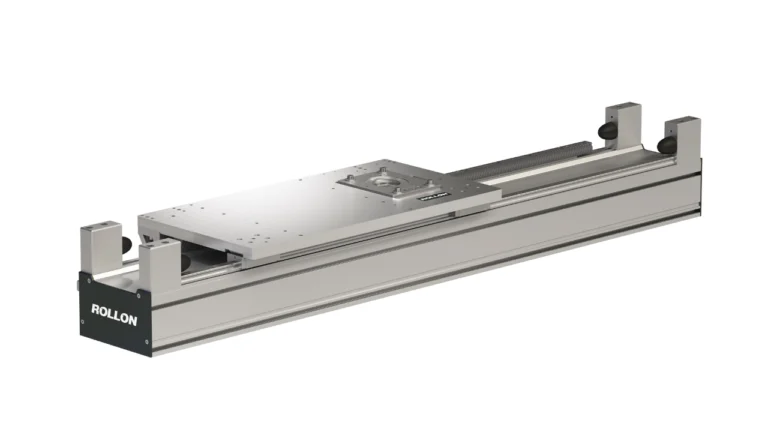

PAS
LM 가이드 / 롤러베어링
벨트& 풀리
10989
4
10
± 0.05

Modline

벨트로 구동되는 리니어 축. 사다리꼴형, 원형 또는 재순환 볼 가이드에서 롤링.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]

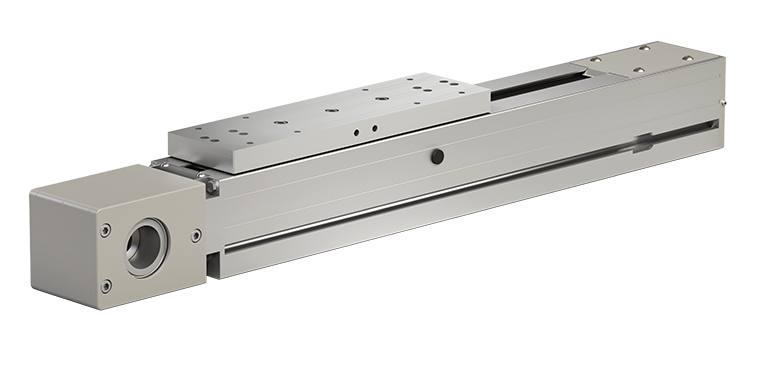

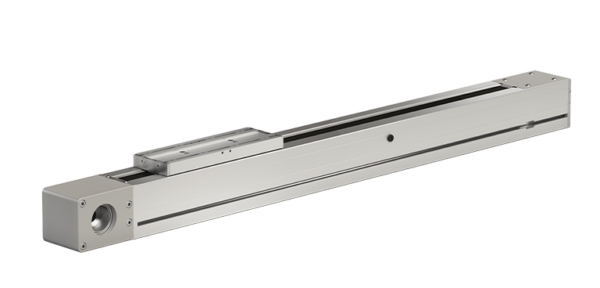

MCR
LM 가이드 / 롤러베어링
벨트& 풀리
불완전밀폐
3984
5
50
± 0.01
MCH
LM 가이드 / 롤러베어링
벨트& 풀리
불완전밀폐
3984
5
50
± 0.01

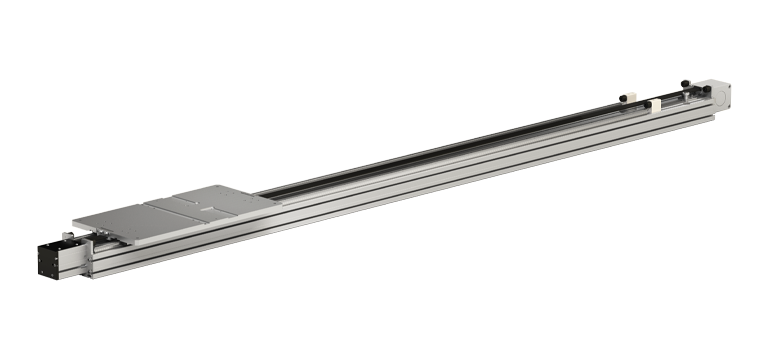

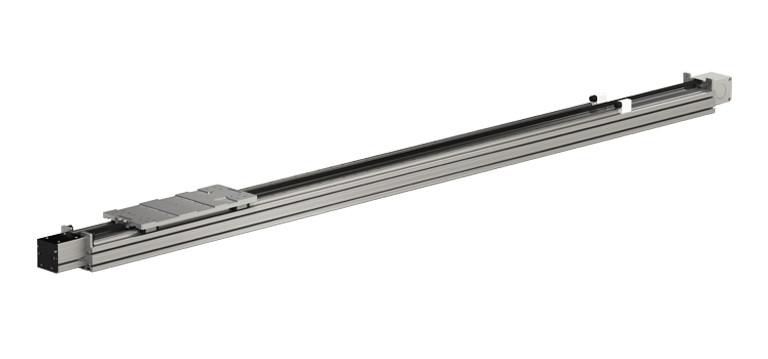

TCR TCS
LM 가이드 / 롤러베어링
벨트& 풀리
9960
5
50
± 0.01
ZCH
LM 가이드 / 롤러베어링
벨트& 풀리
7470
4
25
± 0.01
ZCR
LM 가이드 / 롤러베어링
벨트& 풀리
7470
4
25
± 0.01

Speedy Rail A

자가 지지 리니어 레일은 압출 알루미늄으로 제작되었고 스틸 롤러가 플라스틱 화합물로 덮혀 있습니다.
제품리니어 가이드구동 방식밀폐 (Sealing Protection)슬라이더 당 최대 허용 하중 [n] Fx최대 속도 [m/s]최대 가속도 [m/s2]반복 정밀도 [mm]
SAB
롤러베어링
벨트& 풀리 / 피랙니&언
4980
15
10
± 0,02
ZSY
롤러베어링
벨트& 풀리
4980
8
8
± 0,02

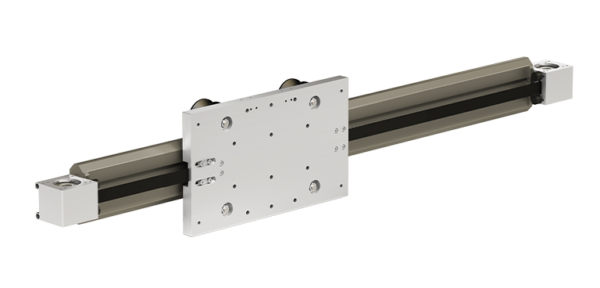

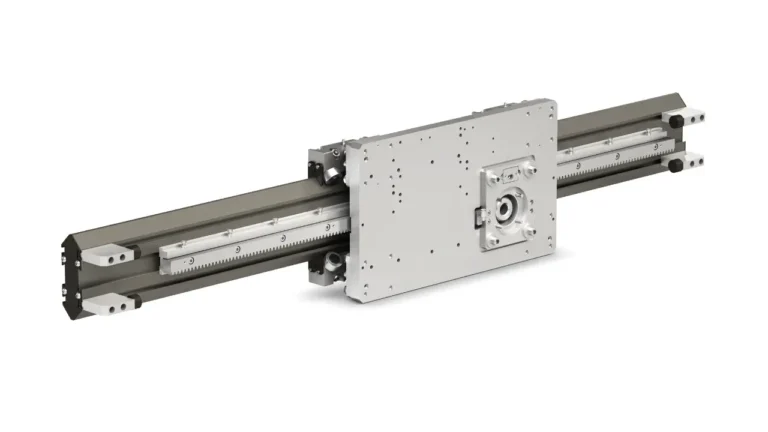

SAR
롤러베어링
피랙니&언
1905
3
10
± 0,15
