X-RAIL 리니어 레일을 사용한 고급형 샤워실

Shower Doors Unlimited는 창의성이 돋보이는 공학적 디자인을 활용한 독창적인 샤워 부스 생산으로 건축과 디자인 업계에서 명성을 얻었습니다.

프레임이 없는 글라스 도어에서 전체 프레임을 갖춘 도어에 이르기까지, 이 회사의

디자인은 플로리다 남부와 카리브 해안의 아름다운 주택에 사용해도 될 만큼 감탄을 자아낼 만 합니다. 이 회사는 최근에 마이애미의 새로운 Met 2 파이낸셜 센터에 위치한, 매리어트의 새로운 부띠끄 호텔, The Marquis에 고급형으로 프레임이 없는 접이식 샤워실 도어를 개발하는 작업을 맡았습니다.

건축가의 비전

Shower Doors Unlimited는 창의성이 돋보이는 공학적 디자인을 활용한 독창적인 샤워 부스 생산으로 건축과 디자인 업계에서 명성을 얻었습니다.

프레임이 없는 글라스 도어에서 전체 프레임을 갖춘 도어에 이르기까지, 이 회사의

디자인은 플로리다 남부와 카리브 해안의 아름다운 주택에 사용해도 될 만큼 감탄을 자아낼 만 합니다. 이 회사는 최근에 마이애미의 새로운 Met 2 파이낸셜 센터에 위치한, 매리어트의 새로운 부띠끄 호텔, The Marquis에 고급형으로 프레임이 없는 접이식 샤워실 도어를 개발하는 작업을 맡았습니다.

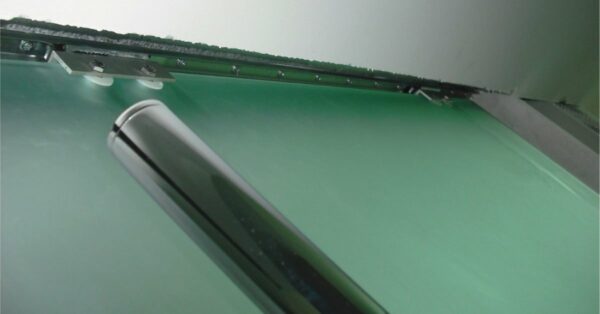

“건축가의 비전은 레일에 절대 걸리지 않는 접이식 유리 샤워 도어를 만들어내는 것이었습니다.

그래서 고급스러움과 미학적 아름다움을 최대한의 안전과 결합하고자 했습니다”라고 Shower Doors Unlimited의 Jeffrey Geraci는 말합니다. “디트로이트 출신인 저는 자동차 조립 라인 자동화 경험이 있습니다.

롤러 베어링 시스템이 있는 리니어 레일이라면 움직이는 접이식 도어에도 효과가 있을 것이라고 생각했고, 이런 종류의 레일은 수명이 길고 안전하기 때문입니다.

처음에는 트랙을 도어의 바닥에 넣는 디자인을 만들었습니다. 그러나 고객과 건축가가 프로토타입을 보기를 원했고, 그들은 그 디자인이 형태, 기능 및 안전성까지 그들의 모든 요구를 충족할 수 있을 것이라고 100 퍼센트 확신할 수 있었습니다.”

다수의 벤더와 토의를 한 후에, Shower Doors Unlimited는 X-Rail 베어링 리니어 레일 시스템을 통합할 것을 권한 Rollon 엔지니어와 최종 계약을 했습니다.

X-레일 선형 가이드의 기능

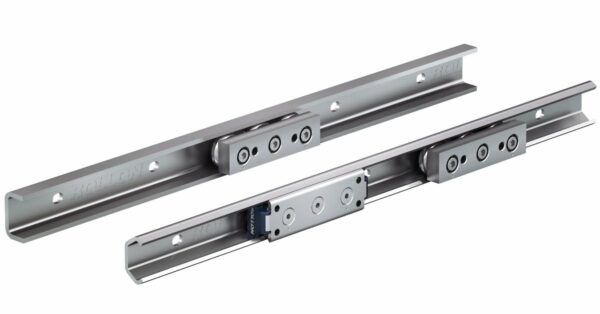

롤러 베어링 시스템을 갖춘 Rollon의 X Rail 리니어 레일은 스테인리스강과 카본 스틸로 만들어지며 가장 많은 어플리케이션 요구를 충족시키기 위해 세 가지 사이즈(스트로크 길이 최대 3미터)로 나옵니다.

독자적인 X-Rail 디자인은 레일과 베어링을 보호하면서 견고성이 높고 휨이 덜합니다. X Rail의 스테인리스강은 비틀림 저항력이 높고 슬라이더를 교체 가능하기 때문에 유연성이 높고 유지관리가 용이합니다.

Jeffrey는 이렇게 말했습니다. “우리가 만든 미니어처 프로토타입은 Shower Doors Unlimited가 지금껏 해온 것 중 가장 큰 프로젝트 중 하나였습니다. 하지만, 실제로 샤워실 도어 구조물을 만들어내야 했고, 실제 작업이 시작되었습니다.”

프로토타입

Shower Doors Unlimited는 공장에서 실물 크기의 모형을 만들기 시작하여 U-채널 디자인에 어울리는 장착 패턴을 만들어 X-Rail을 주문 제작한 Rollon의 엔지니어와 함께 작업했습니다.

보통은 네 모서리에 구멍이 있지만, 설계상 센터라인이 필요하여, 이 특정한 주문 제작을 Rollon이 수용하여 구현할 수 있었습니다.

많은 실제 사례에서와 같이, 설계에 또 다른 차질이 있었는데, 도어 샘플을 설치했으나 헤더 빔이 충분히 견고하지 못했고 도어의 기능에 상당히 영향을 주는 뒤틀림과 휨이 있었습니다.

호텔 건축 팀과 Rollon 사이의 토의로 헤더에 금속 보강재를 삽입하자는 제안을 하게 되었고 이로써 문제가 즉시 해결되어 놀라운 결과물을 얻었습니다. 이제 새끼손가락으로도 샤워실 문을 움직일 수가 있습니다.

이 도어가 고객들에게 인기가 많아 Marquis는 주문량을 두 배로 늘려 100개의 도어를 주문했고, Shower Doors Unlimited는 이제 다른 고가 고객들에게 판매할 수 있는 새로운 디자인을 보유하고 있습니다.

Rollon 리니어 모션 솔루션의 장점을 자세히 알아보시고 싶습니까? X-Rail 레일 제품군 카탈로그를 다운로드해 보십시오.
