Linear Line

컴팩트 리니어 가이드로서, 베어링과 고주파 표면 경화 연마 구동면을 탑재하였습니다

Compact Rail & Compact Rail Plus

2제품

냉간 압연 탄소강 소재의 베어링과 C 프로파일로 만들어졌으며 고주파 표면 경화 및 가공 처리된 구동면을 가진 자동 조절 리니어 가이드.

X-Rail

3제품

곡선형 C 프로파일이 있는 선형 가이드.

Easyslide

2제품

단일 또는 다중 슬라이더 장착 리니어 볼 레일.

Curviline

3제품

레이디얼 볼 베어링 롤러가 장착된 Curvilinear 레일.

O-Rail

롤러가 포함된 모듈형 리니어 가이드. 다양한 구성으로 뛰어난 다목적성.

Prismatic Rail

베어링과 고주파 표면 경화 V자형 구동면 탑재 각형 레일.

Speedy Rail

자가 지지 리니어 레일은 압출 알루미늄으로 제작되었고 스틸 롤러가 플라스틱 화합물로 덮혀 있습니다.

Mono Rail

Re-circulating ball profiled linear rails with high load capacity

Most Wanted

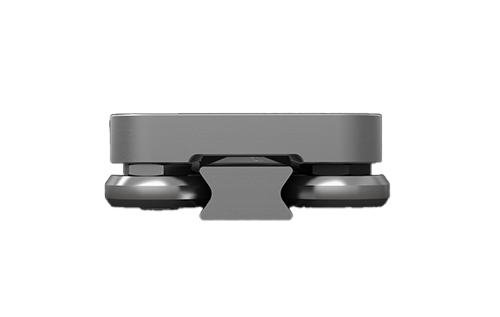

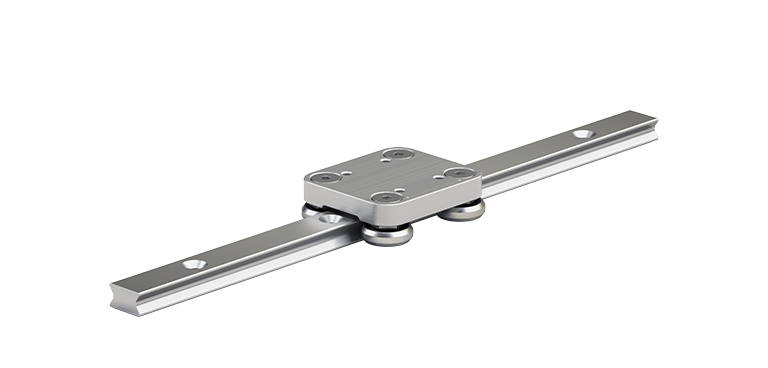

MiniRoller Rail

컴팩트 리니어 가이드로서, 베어링과 고주파 표면 경화 연마 구동면을 탑재하였습니다

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
RMR				롤러		820	-20°C/+120°C

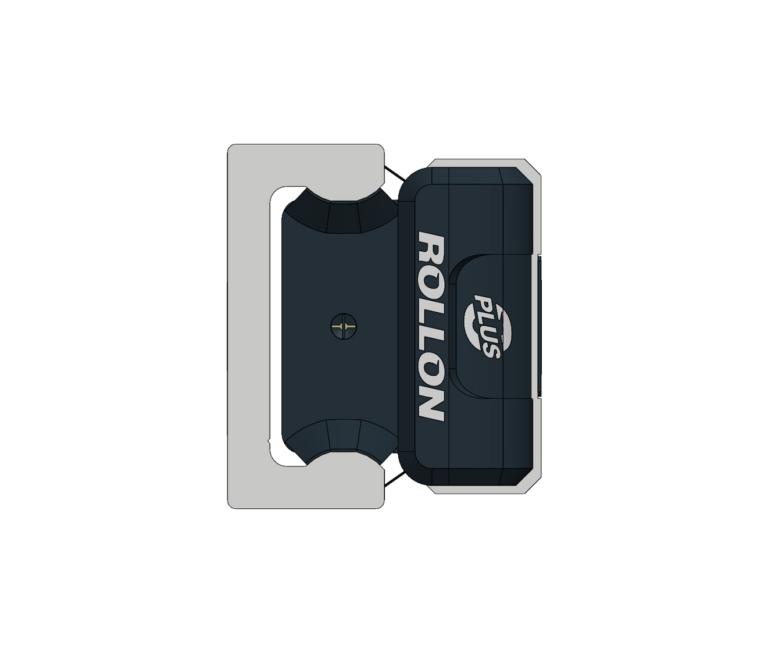

Compact Rail & Compact Rail Plus

냉간 압연 탄소강 소재의 베어링과 C 프로파일로 만들어졌으며 고주파 표면 경화 및 가공 처리된 구동면을 가진 자동 조절 리니어 가이드.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도

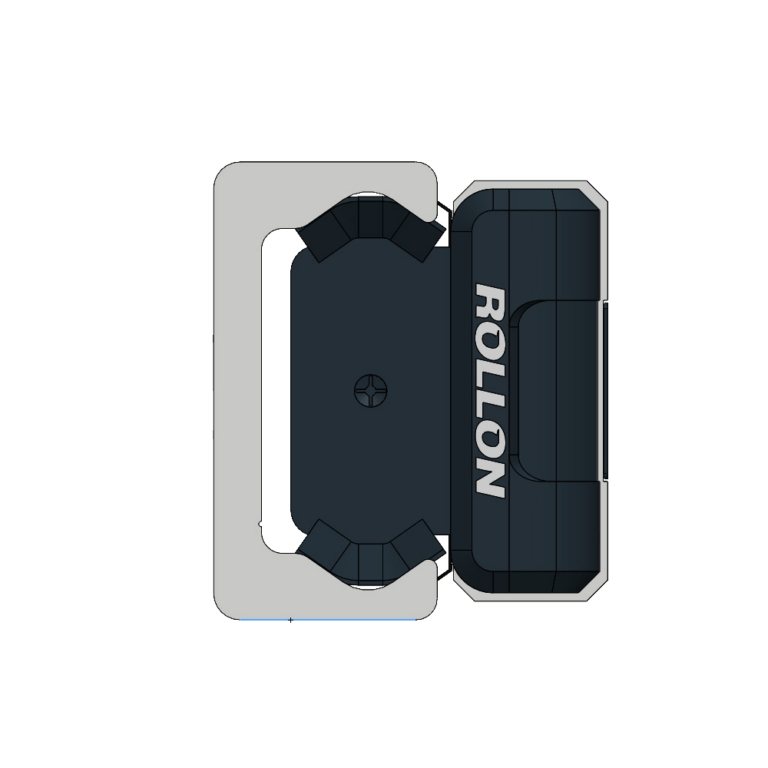

TLC KLC ULC				롤러		15000	-20°C/+120°C
TG/TMG				롤러		10800	-20°C/+120°C

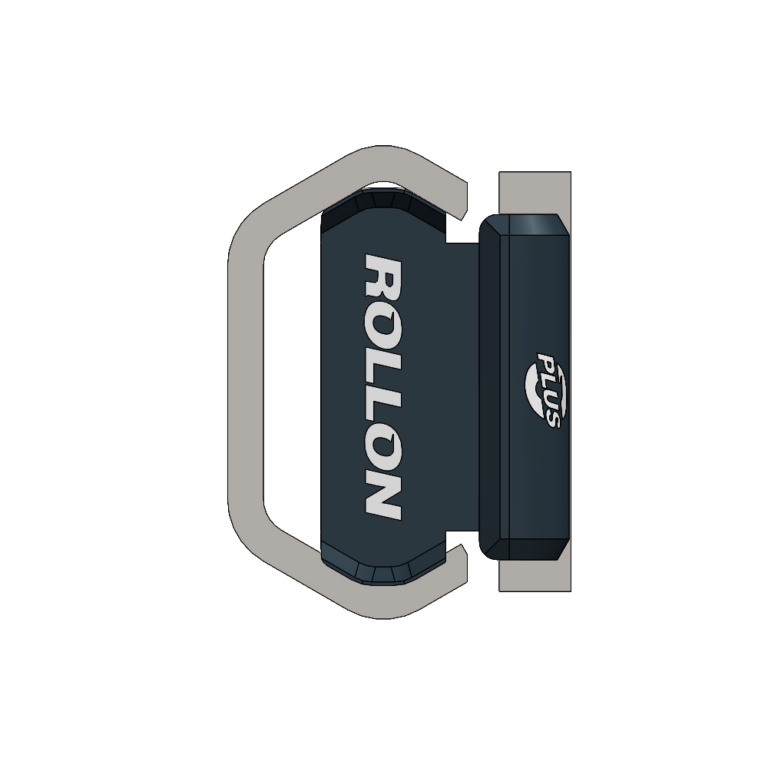

X-Rail

곡선형 C 프로파일이 있는 선형 가이드.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
TEX TES UEX UES				롤러		1740	-20°C/+100°C TEX-UEX -20°C/+120°C TES-UES
TEN/TEP UEN				롤러		3240	-30°C/+150°C

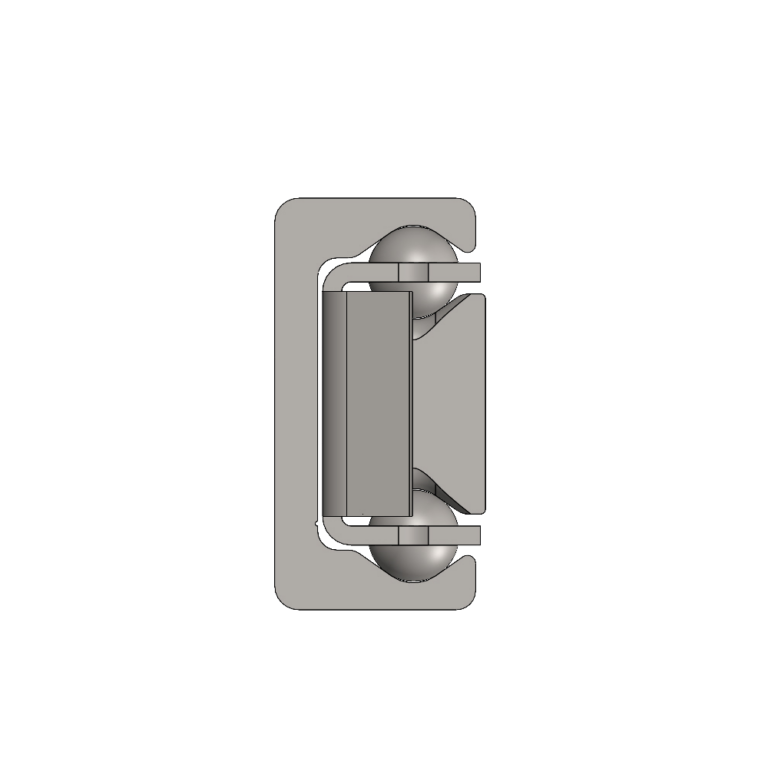

Easyslide

단일 또는 다중 슬라이더 장착 리니어 볼 레일.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
SN				볼		122000	-20°C/+170°C

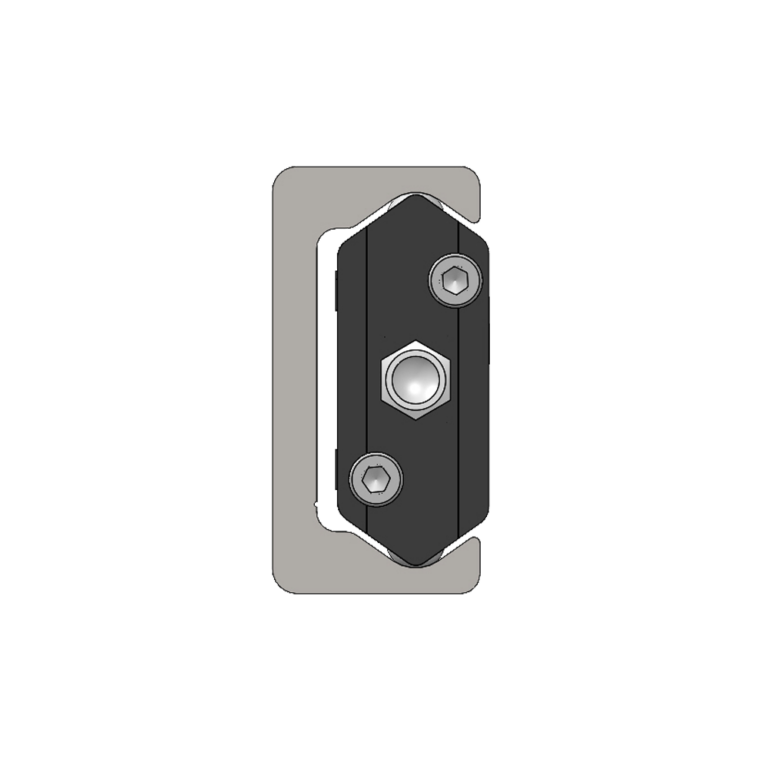

SNK				볼		10858	-20°C/+70°C

Curviline

레이디얼 볼 베어링 롤러가 장착된 Curvilinear 레일.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
CKR CVR CKRH CVRH CKRX CVRX				롤러		2475	-20°C/+80°C

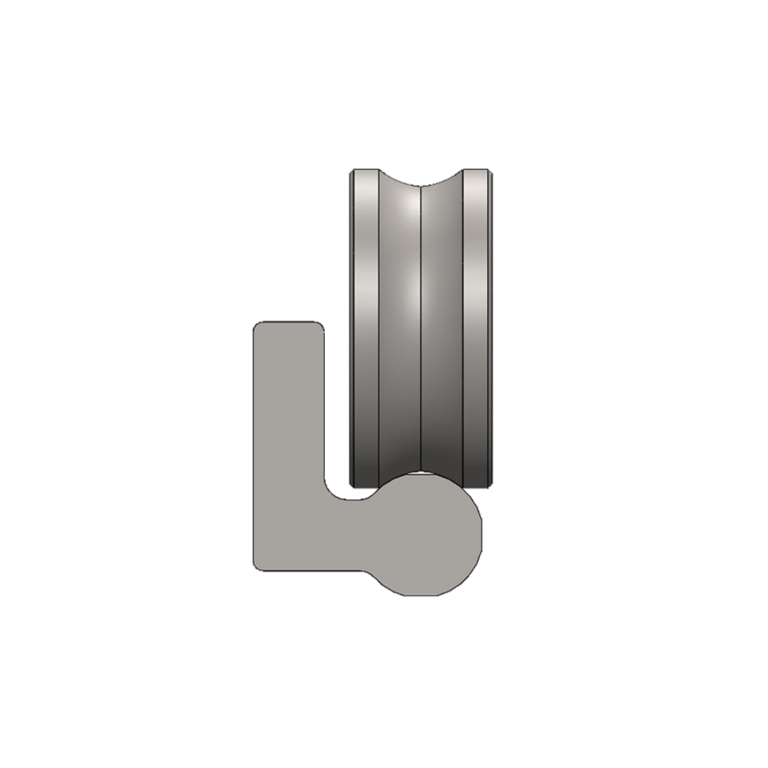

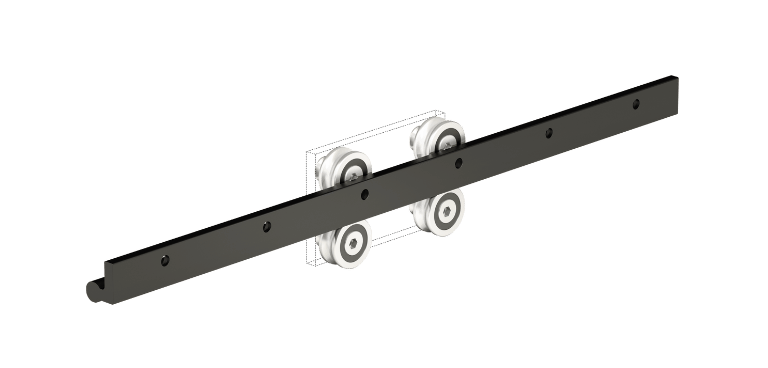

O-Rail

롤러가 포함된 모듈형 리니어 가이드. 다양한 구성으로 뛰어난 다목적성.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
FXRG				롤러		4000	-20°C/+120°C

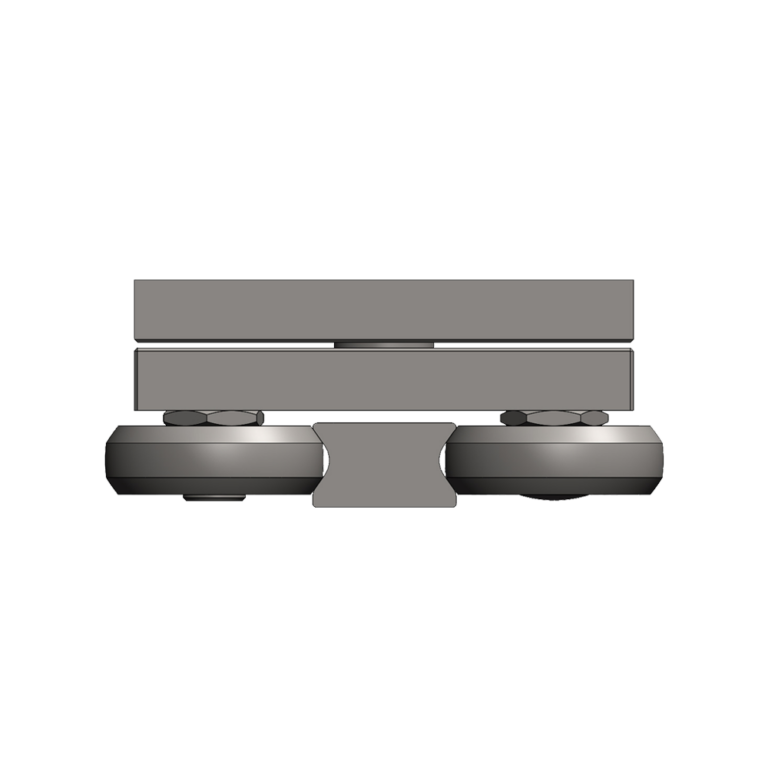

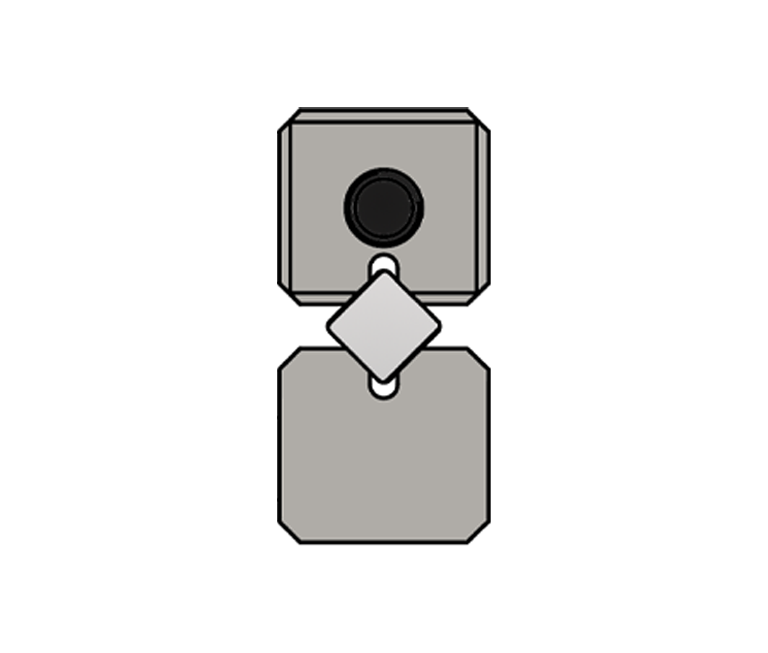

Prismatic Rail

베어링과 고주파 표면 경화 V자형 구동면 탑재 각형 레일.

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
P				롤러		15000	-10°C/+80°C

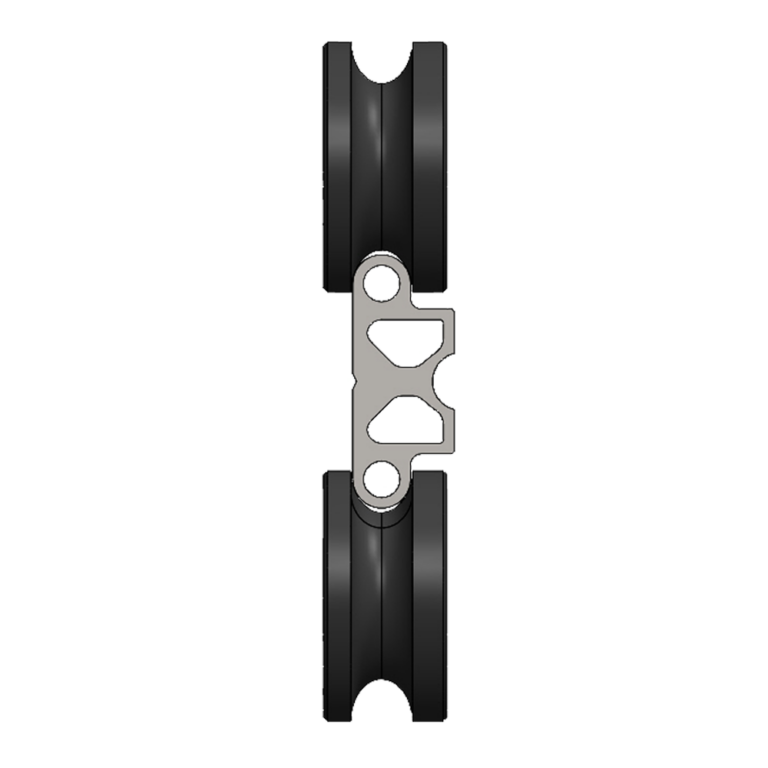

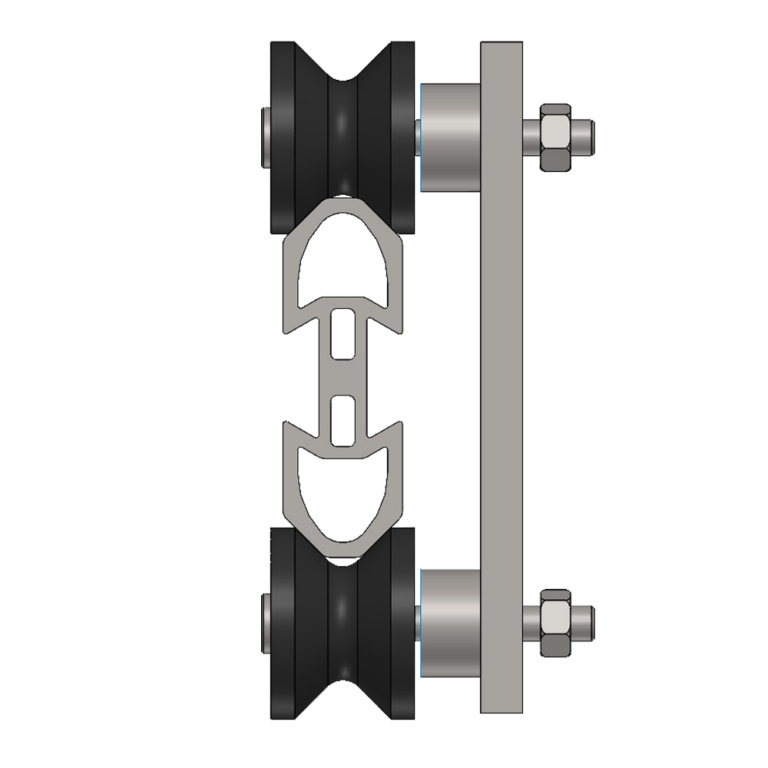

Speedy Rail

자가 지지 리니어 레일은 압출 알루미늄으로 제작되었고 스틸 롤러가 플라스틱 화합물로 덮혀 있습니다.

제품	슬라이더 부식	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
SR35	롤러	400	-30°C/+80°C

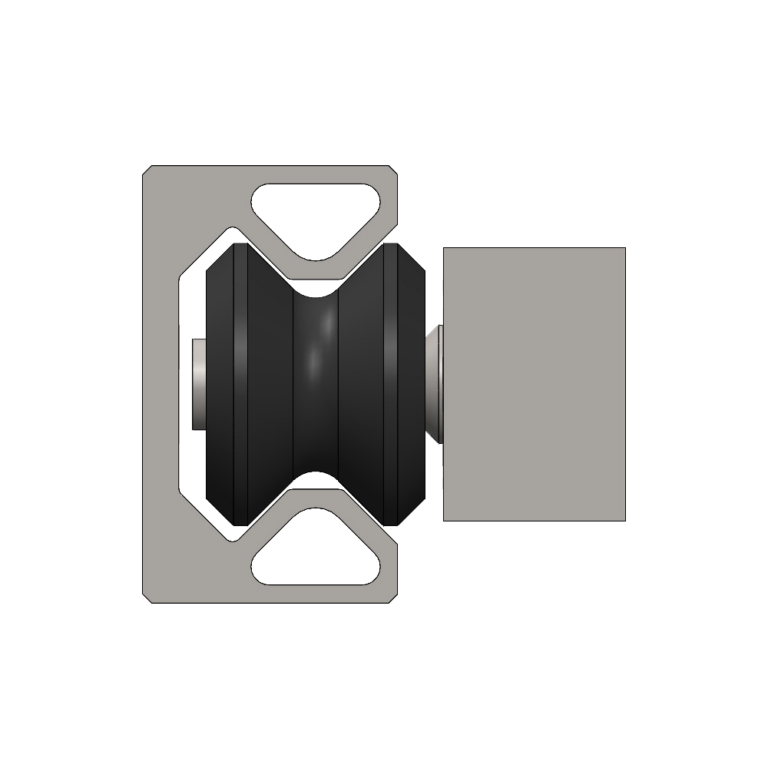

SRC48	롤러	540	-30°C/+80°C
SR	롤러	14482	-30°C/+80°C

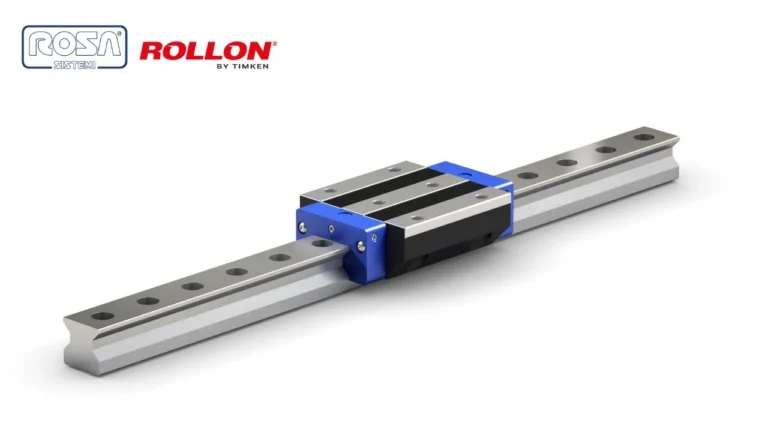

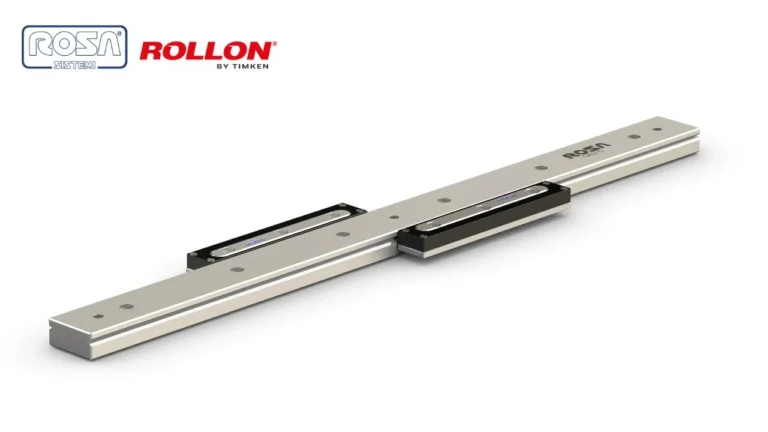

Mono Rail

Re-circulating ball profiled linear rails with high load capacity

제품	단면 형상	구동면 열처리	자체 정렬	슬라이더 부식	부식 방지	슬라이더 당 최대 허용 하중 [n] F_x	작동 온도
MR				BALLS		249000	-10°C/+60°C

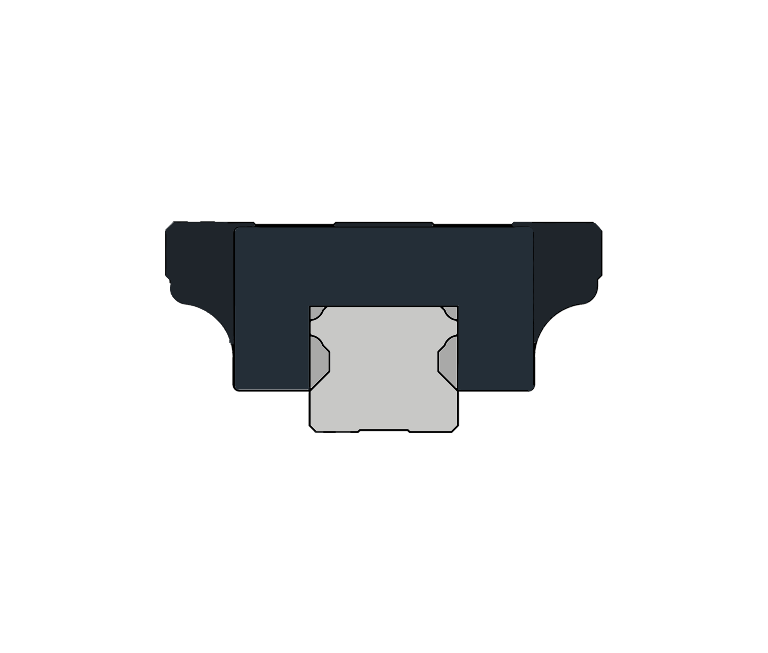

MMR				BALLS		8385	-20°C/+80°C
