Modline

Lange slag met riem is mogelijk

Lineaire as met aandrijfriem. Rollend op trapeziumvormige, ronde of recirculerende kogelgeleiders.

Ideaal om te combineren met Tecline actuators voor het creëren van meerassige cartesiaanse systemen.

Gepatenteerde korte riemoplossing
voor lange slagen

Lange slagen met riemassen zijn nu mogelijk dankzij een
door Rollon gepatenteerde oplossing.

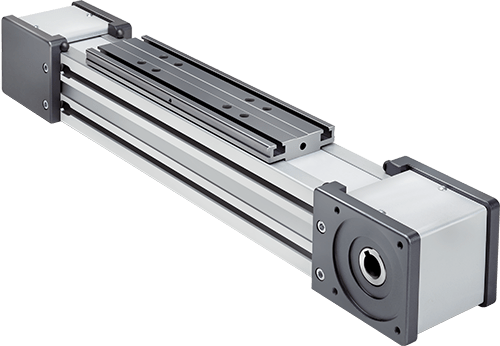

Lineaire as met aandrijfriem

Verschillende bewegingssystemen

Modline actuators zijn verkrijgbaar met
verschillende bewegingssystemen:
• recirculerende kogelgeleiders
• prismatische rollagers

Speciale verticale oplossing beschikbaar

ZCR/ZCH zijn de ideale oplossing voor
verticale bewegingen:
• vaste loopwagen en beweegbaar profiel
• omega-riemsysteem

Breed scala aan profielen

De aluminium profielen zijn verkrijgbaar in verschillende maten:
60 – 65 – 80 – 90 – 100 – 105 – 140 – 170 – 200 – 220 – 230 – 280 – 360 (mm)

Veelzijdig voor meerdere configuraties

Optimale betrouwbaarheid in vuile omgevingen

Ontdek de technische details en
selecteer uw Modline actuator.

ProductLineair bewegingssysteemAandrijfsysteemBeschermd Laaadvermogen [n]Max. snelheid [m/s]Max. versnelling [m/s2]Herhaling nauwkeurigheid [mm]
MCR
ROLLERS
GETANDE RIEM
Semi-beschermd
3984
5
50
± 0.01
MCH
KOGELS
GETANDE RIEM
Semi-beschermd
3984
5
50
± 0.01
TCR TCS
KOGELS/ROLLERS
GETANDE RIEM
9960
5
50
± 0.01
ZCH
KOGELS
GETANDE RIEM
7470
4
25
± 0.01
ZCR
ROLLERS
GETANDE RIEM
7470
4
25
± 0.01
