Rollon et CAF : concevoir des aménagements ferroviaires fiables

Dans le cadre d’un programme de rénovation de flotte, le constructeur ferroviaire espagnol CAF faisait face à des problèmes récurrents de fiabilité liés aux mécanismes de portes de toilettes vieillissants. Rollon a été sélectionné comme partenaire privilégié en solutions linéaires pour relever ce défi de modernisation.

Les opérateurs ferroviaires doivent offrir un haut niveau de fiabilité du service tout en gérant des flottes vieillissantes, des fenêtres de maintenance limitées et des attentes croissantes des passagers. Si l’attention se porte souvent sur les systèmes de traction, la signalisation ou la digitalisation, ce sont souvent des composants mécaniques plus petits qui ont l’impact le plus significatif sur les opérations.

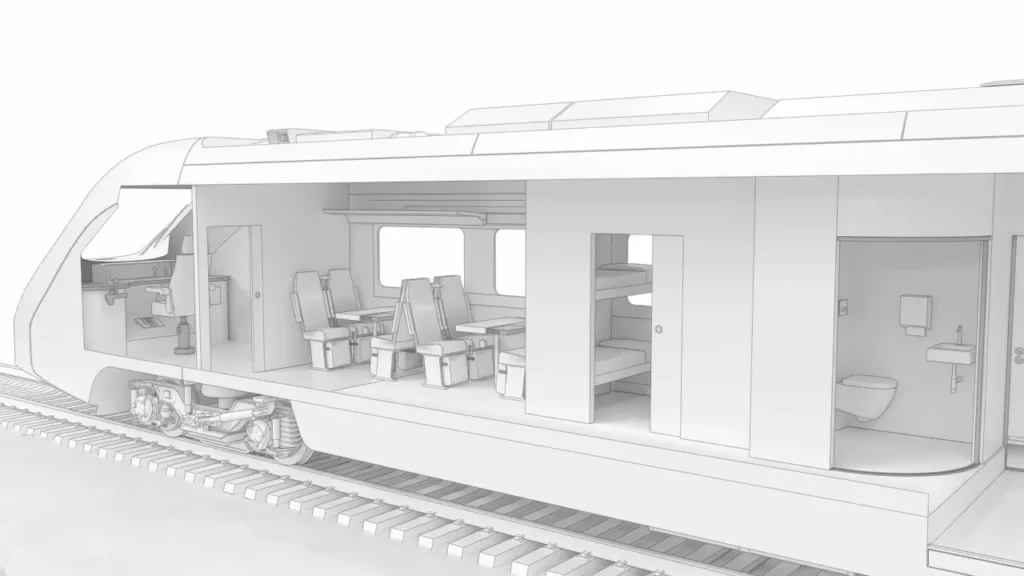

Les aménagements intérieurs, notamment les portes, panneaux d’accès et équipements embarqués, sont soumis à une utilisation constante et à des conditions environnementales exigeantes. Lorsque ces composants tombent en panne, les conséquences sont immédiates : retards, augmentation des interventions de maintenance et perturbation potentielle du service.

Cela est particulièrement visible dans les modules de toilettes à bord, où l’espace restreint, l’utilisation intensive et l’exposition à l’humidité et aux produits de nettoyage créent un environnement très contraignant. Garantir une performance constante dans ces conditions nécessite une attention particulière à la conception et au choix des composants, notamment pour les systèmes de mouvement.

Le défi des environnements contraints et fortement sollicités

Dans le cadre d’un programme de rénovation de flotte, le constructeur ferroviaire espagnol CAF a été confronté à des problèmes récurrents de fiabilité liés aux mécanismes vieillissants des portes de toilettes sur des trains exploités par Northern Ireland Railways.

Dans les aménagements intérieurs des véhicules ferroviaires, notamment les systèmes de portes de toilettes, les composants doivent fonctionner de manière fiable dans des espaces restreints et souvent irréguliers, tout en supportant une utilisation fréquente.

Avec le temps, les mécanismes traditionnels s’usent, ce qui peut entraîner des blocages, accroître les besoins de maintenance et augmenter le risque de défaillance.

Sur le plan opérationnel, même un problème apparemment mineur, comme une porte de toilettes défectueuse, peut rapidement devenir critique. Une porte bloquée ou inutilisable rend l’installation indisponible, ce qui dégrade l’expérience passager. Dans les cas les plus graves, cela peut perturber les horaires et engendrer des coûts supplémentaires.

Ainsi, la fiabilité n’est pas simplement une préférence de conception, mais une exigence opérationnelle essentielle.

Les limites des solutions de mouvement conventionnelles

Traditionnellement, les concepteurs utilisaient une combinaison de guidages linéaires rectilignes et de liaisons mécaniques pour contrôler le mouvement des portes dans des espaces restreints. Toutefois, ces solutions impliquent souvent des compromis.

Les guidages rectilignes ont du mal à s’adapter à des trajectoires courbes sans ajouter de composants, ce qui complique le système et rallonge le temps d’installation. Les systèmes articulés, bien qu’adaptés aux mouvements non linéaires, introduisent des points d’usure et nécessitent des réglages et un entretien régulier.

Dans les projets de rénovation, ces contraintes sont encore plus marquées. Les installations existantes s’adaptent difficilement à de nouveaux composants sans modifications importantes, ce qui entraîne davantage d’arrêts et des coûts d’installation plus élevés.

Pour les exploitants souhaitant prolonger la durée de vie de leur matériel roulant tout en améliorant sa fiabilité, il est donc essentiel de disposer de solutions capables de s’intégrer facilement aux conceptions existantes tout en offrant de meilleures performances.

Une approche sur mesure du mouvement : les rails curvilignes

Pour relever ces défis, les ingénieurs de Rollon ont proposé des systèmes de guidage courbes combinant flexibilité et robustesse.

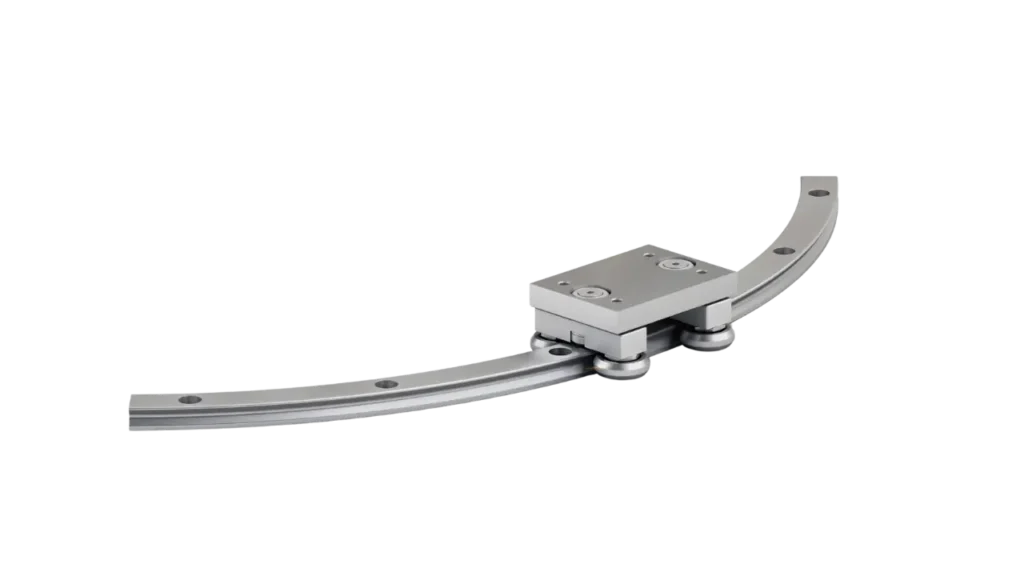

Le choix s’est porté sur le guidage courbe Curviline, conçu spécifiquement pour les applications nécessitant à la fois des mouvements linéaires et circulaires dans un encombrement réduit. En permettant de fabriquer des rails selon des angles, rayons et longueurs précis, cette solution permet d’adapter parfaitement la trajectoire au volume disponible.

Concevoir pour garantir durabilité et longévité

Au-delà de la flexibilité géométrique, la durabilité constitue un critère essentiel dans les applications ferroviaires intérieures. Les composants doivent fonctionner en continu dans des conditions exigeantes.

Les systèmes Curviline répondent à ces contraintes grâce à une conception robuste. Ils offrent une meilleure résistance à l’usure, tandis que les patins à galets, lubrifiés à vie, sont conçus pour maintenir une précharge constante sur toute la longueur du rail, y compris dans des configurations courbes complexes.

Les choix de matériaux viennent renforcer ces performances. Selon les besoins, les rails peuvent être fournis en acier galvanisé, trempé ou inoxydable, assurant ainsi une protection supplémentaire contre la corrosion lorsque nécessaire.

Cet ensemble de caractéristiques contribue à allonger la durée de vie des systèmes et à réduire les besoins de maintenance — des éléments déterminants pour les exploitants cherchant à maîtriser les coûts sur le cycle de vie.

Un fonctionnement fluide et maîtrisé

Outre la durabilité, la régularité et la fluidité du mouvement sont essentielles, tant pour le bon fonctionnement que pour le confort des passagers. Les systèmes doivent fonctionner de manière silencieuse et fiable, sans blocage, à-coups ni effort excessif.

Grâce à sa conception à faible friction, le Curviline assure un déplacement fluide sur l’ensemble de la trajectoire, tout en maintenant la précharge nécessaire pour éviter tout jeu ou désalignement. Cela garantit des performances constantes dans le temps, même dans des applications à cycles élevés.

Dans certaines configurations, la possibilité de monter directement les galets sur les éléments mobiles permet également de réduire l’encombrement du système, offrant un avantage supplémentaire dans les environnements à espace limité.

Les solutions linéaires de Rollon, telles que le Curviline, offrent une combinaison de flexibilité, de durabilité et de facilité d’intégration pour les aménagements intérieurs ferroviaires.

Un résultat concluant

« Lorsque nous avons contacté Lee et son équipe avec un plan de la pièce à remplacer, celle-ci a été rapidement identifiée et une solution Curviline nous a été proposée », explique Wallace Murphy, Performance Manager chez CAF. « Pour situer le contexte, le système de toilettes a quinze ans. Nous avons reçu un ensemble de rails, comprenant les systèmes de roulement, pour vingt toilettes PMR. Dès l’installation dans la première toilette, une amélioration notable du niveau sonore et de la douceur de fonctionnement de la porte a été observée. Cette solution contribuera grandement à améliorer la fiabilité globale du système de toilettes, qui figure parmi les plaintes les plus fréquentes des clients. »

« L’impact de la fiabilité des composants dépasse largement le cadre des systèmes individuels. Dans l’environnement ferroviaire, une défaillance peut rapidement entraîner des perturbations opérationnelles plus larges. À l’inverse, des solutions offrant des performances constantes et prévisibles contribuent à préserver le respect des horaires et à alléger la charge des équipes de maintenance », ajoute Cheshire. « Comme l’illustre le projet CAF, l’utilisation de systèmes de mouvement durables et personnalisés permet d’améliorer l’efficacité opérationnelle tout en réduisant les coûts globaux. Dans l’ensemble du secteur ferroviaire, on prend de plus en plus conscience que même des composants relativement petits peuvent avoir un impact majeur sur les performances globales. En mettant l’accent sur la fiabilité à tous les niveaux, les exploitants peuvent éviter des perturbations inutiles et garantir la continuité du service. »

Répondre aux exigences ferroviaires modernes

À mesure que les opérateurs ferroviaires modernisent leurs flottes et prolongent la durée de vie de leurs actifs, l’importance de la conception au niveau des composants devient de plus en plus évidente. Les solutions doivent non seulement répondre aux exigences de performance, mais aussi contribuer à des objectifs plus larges, notamment :

• Réduction des interventions de maintenance
• Amélioration de l’expérience passager
• Opérations de rétrofit plus rapides et plus efficaces
• Diminution des coûts sur l’ensemble du cycle de vie

Les systèmes de guidage courbe, tels que le Curviline, répondent à ces enjeux en offrant une combinaison de flexibilité, de robustesse et de simplicité d’intégration.

Le projet CAF démontre comment en combinant une géométrie sur mesure, des matériaux durables et une ingénierie éprouvée, il est possible de simplifier l’intégration, d’allonger la durée de vie des équipements et, surtout, de garantir un fonctionnement sans interruption.
