Moduły Liniowe

Moduły liniowe o różnych konfiguracjach prowadnic liniowych i z różnymi napędami, w zależności od wymaganej precyzji i prędkości dostępne z napędem na pasku zębatym, na śrubie lub za pomocą koła i listwy zębatej. Prowadnice rolkowe lub na kulkowych łożyskach liniowych dla różnych obciążeń i różnych warunków pracy.

Plus System

Moduły liniowe o wysokiej wydajności z napędem przenoszonym za pomocą pasa wzmocnionego stalą

Więcej informacji

Clean Room System

Moduły liniowe z napędem pasowym z profilem aluminiowym.

Więcej informacji

Smart System

Moduły liniowe o wysokiej wydajności z napędem przenoszonym za pomocą pasa wzmocnionego stalą

Więcej informacji

Wszechstronny moduł liniowy

Eco System

Uniwersalne jednostki ruchu liniowego z napędem pasowym.

Więcej informacji

Uniline System

Kompaktowe jednostki ruchu liniowego z napędem pasowym.

Więcej informacji

precision-th

Precision System

Precyzyjne moduły liniowe napędzane śrubą kulową.

Więcej informacji

Tecline

Osie liniowe z napędem przenoszonym za pomocą koła i listwy zębatej. Toczenie na trapezowych lub liniowych prowadnicach kulkowych.

Więcej informacji

Telescopic System

Doskonałe rozwiązanie przy ograniczonej przestrzeni pomiędzy maszyną a sufitem.

Więcej informacji

Modline

Oś liniowa z napędem pasowym. Ruch na trapezowych, rolkowych lub kulkowych prowadnicach liniowych.

Więcej informacji

Speedy Rail A

Samonośna prowadnica liniowa wykonana z ekstrudowanego aluminium ze stalowymi rolkami pokrytymi powłoką z tworzywa sztucznego.

Więcej informacji

Most Wanted

Plus System

Plus System

Moduły liniowe o wysokiej wydajności z napędem przenoszonym za pomocą pasa wzmocnionego stalą

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
ELM	KULKOWE	PAS ZĘBATY	CHRONIONY	4980	5	50	± 0.05
ROBOT	KULKOWE	PAS ZĘBATY	CHRONIONY	9545	5	50	± 0.05
SC	KULKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	5810	5	50	± 0.05

Dowiedz się więcej

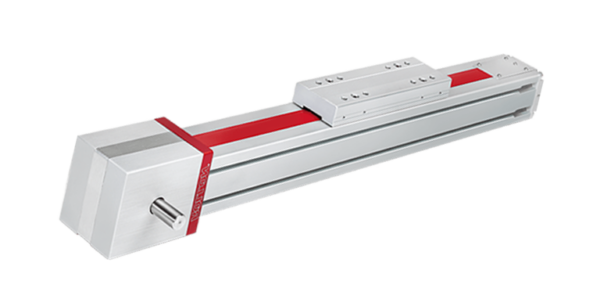

Clean Room System

Moduły liniowe z napędem pasowym z profilem aluminiowym.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
ONE	KULKOWE	PAS ZĘBATY	CHRONIONY Z ODCIĄGIEM	4980	5	50	± 0.05

Dowiedz się więcej

Smart System

Moduły liniowe o wysokiej wydajności z napędem przenoszonym za pomocą pasa wzmocnionego stalą

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
E-SMART	KULKOWE	PAS ZĘBATY		4980	4	50	± 0.05
R-SMART	KULKOWE	PAS ZĘBATY		9960	4	50	± 0.05
S-SMART	KULKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	2523	4	50	± 0.05

Dowiedz się więcej

Eco System

Uniwersalne jednostki ruchu liniowego z napędem pasowym.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
ECO	KULKOWE/ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	4565	5	50	± 0.05

Dowiedz się więcej

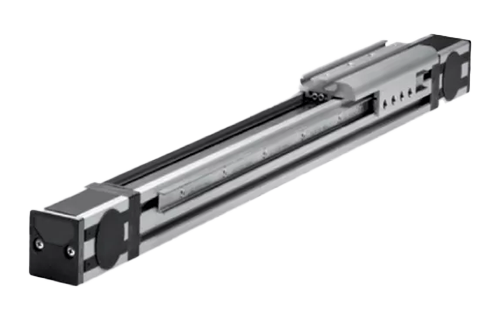

Uniline System

Kompaktowe jednostki ruchu liniowego z napędem pasowym.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
A	ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	19360	7	15	15
C	ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	19360	7	15	15
E	ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	19360	7	15	15
ED	ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	19360	7	15	15
H	ROLKOWE	TOOTHED BELT	CZĘŚCIOWO CHRONIONY	19360	7	15	15

Dowiedz się więcej

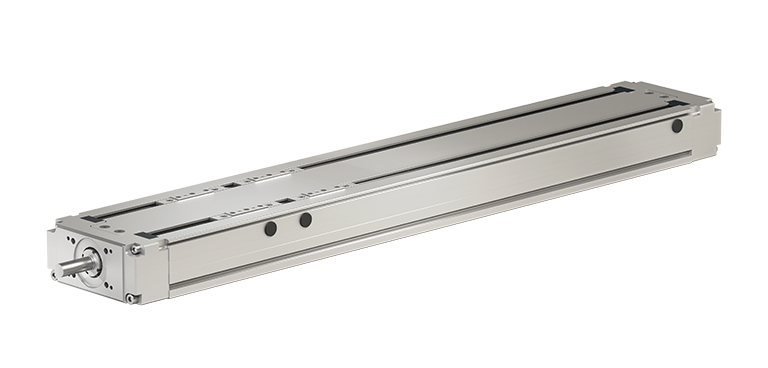

Precision System

Precyzyjne moduły liniowe napędzane śrubą kulową.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
TH	KULKOWE	ŚRUBA KULOWA	CZĘŚCIOWO CHRONIONY	32600	2		± 0,005
TT	KULKOWE	ŚRUBA KULOWA	CZĘŚCIOWO CHRONIONY	30500	2,5		± 0,005
TV	KULKOWE	ŚRUBA KULOWA	CZĘŚCIOWO CHRONIONY	11538	2,5		± 0,01
TVS	KULKOWE	ŚRUBA KULOWA	CZĘŚCIOWO CHRONIONY	66300	1	5	± 0,02

Dowiedz się więcej

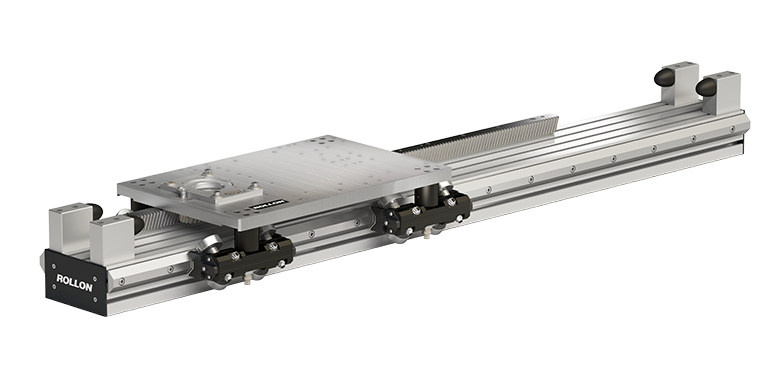

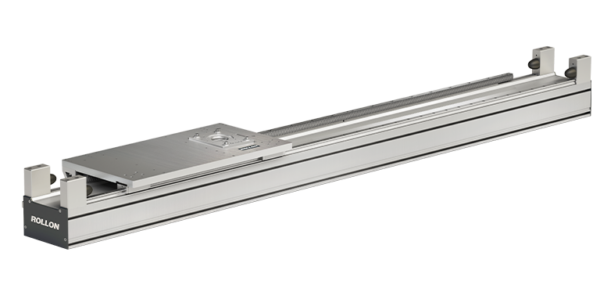

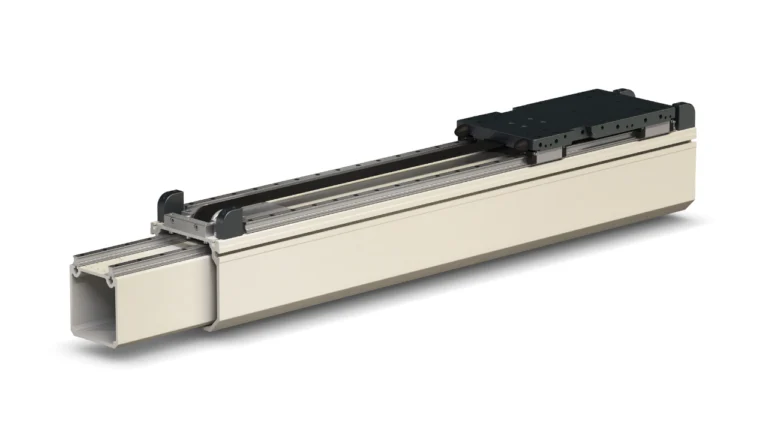

Tecline

Osie liniowe z napędem przenoszonym za pomocą koła i listwy zębatej. Toczenie na trapezowych lub liniowych prowadnicach kulkowych.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]

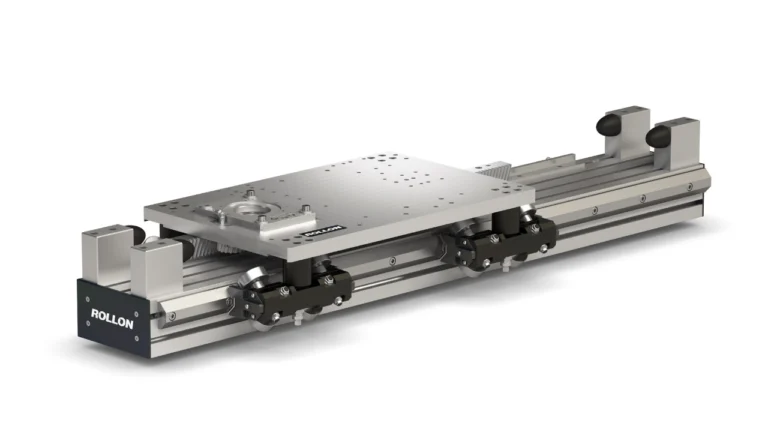

PAR	ROLKOWE	NAPĘD ZĘBATY		10989	3	6	± 0.05

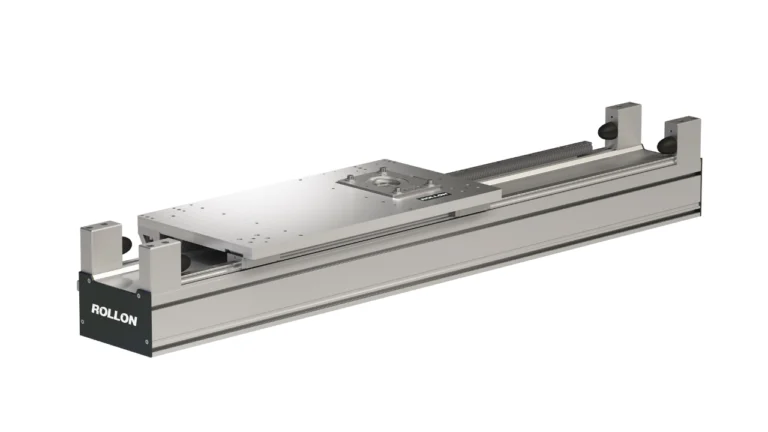

PAS	KULKOWE	TOOTHED		10989	3	6	± 0.05

Dowiedz się więcej

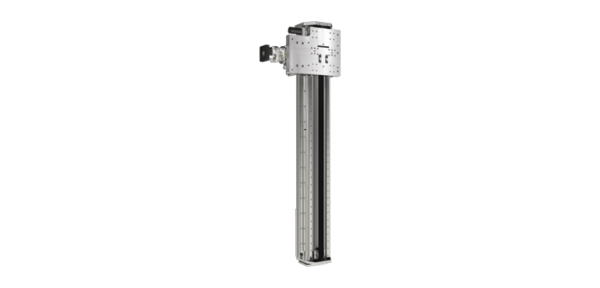

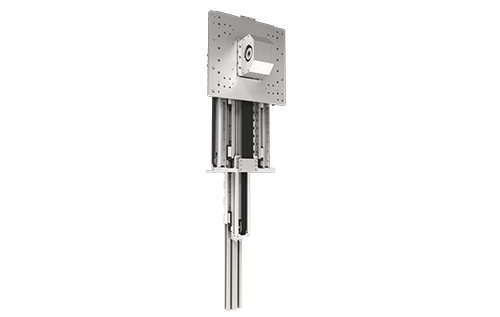

Telescopic System

Doskonałe rozwiązanie przy ograniczonej przestrzeni pomiędzy maszyną a sufitem.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]

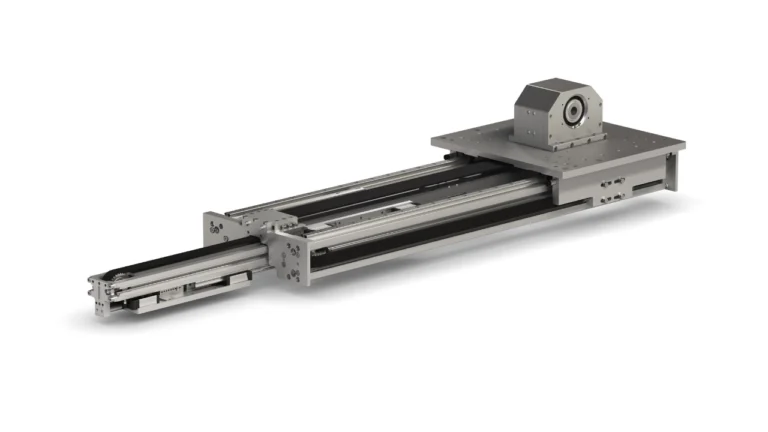

TLS V	KULKOWE	PAS ZĘBATY/NAPĘD ZĘBATY			6	12	± 0.05
TLS H	KULKOWE	PAS ZĘBATY			6	20	± 0.3

Dowiedz się więcej

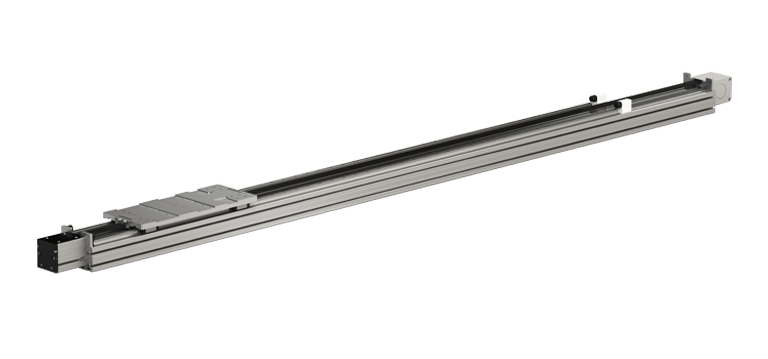

Modline

Oś liniowa z napędem pasowym. Ruch na trapezowych, rolkowych lub kulkowych prowadnicach liniowych.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
MCR	ROLKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	3984	5	50	± 0.01
MCH	KULKOWE	PAS ZĘBATY	CZĘŚCIOWO CHRONIONY	3984	5	50	± 0.01

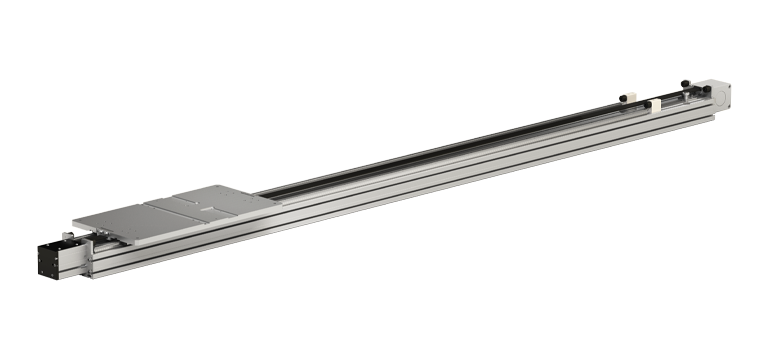

TCR TCS	KULKOWE/ROLKOWE	PAS ZĘBATY		9960	5	50	± 0.01
ZCH	KULKOWE	PAS ZĘBATY		7470	4	25	± 0.01
ZCR	ROLKOWE	PAS ZĘBATY		7470	4	25	± 0.01

Dowiedz się więcej

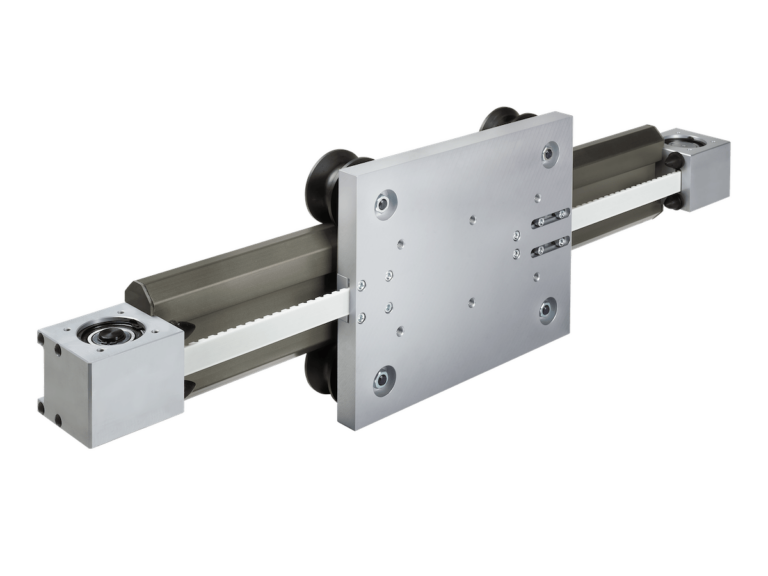

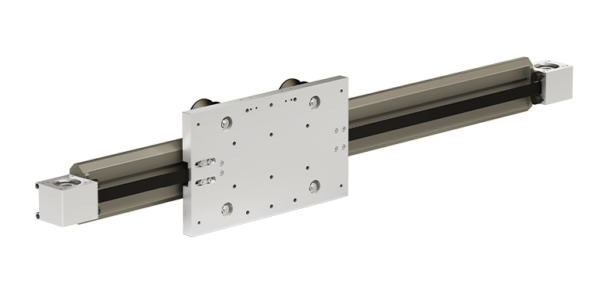

Speedy Rail A

Samonośna prowadnica liniowa wykonana z ekstrudowanego aluminium ze stalowymi rolkami pokrytymi powłoką z tworzywa sztucznego.

Produkt	Układ ruchu liniowego	Napęd	Ochrona	Nośność [n] F_x	Maks. prędkość [m/s]	Maks. przyspieszenie [m/s2]	Precyzja powtarzalności [mm]
SAB	ROLKOWE	PAS ZĘBATY/NAPĘD ZĘBATY		4980	15	10	± 0,02
ZSY	ROLKOWE	PAS ZĘBATY		4980	8	8	± 0,02

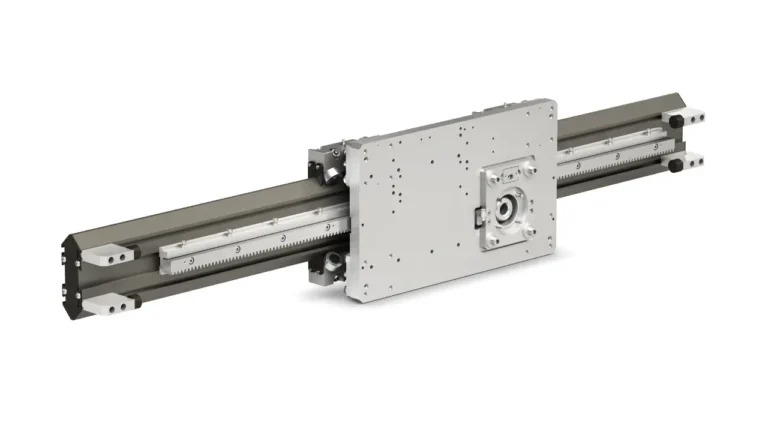

SAR	ROLKOWE	NAPĘD ZĘBATY		1905	3	10	± 0,15

Dowiedz się więcej

Dowiedz się więcej o szczegółach technicznych i
wybierz odpowiedni moduł liniowy.
Uzyskaj pełny dostęp do modeli CAD i 3D.

Wybierz Twój produkt
