Naald- en kruisrolgeleidingen: werking en toepassingsgebieden

In dit artikel onderzoeken we de belangrijkste verschillen tussen naald- en kruisrolgeleidingen en andere lineaire geleidingen en analyseren we hoe je op basis van specifieke toepassingsvereisten de beste optie kiest.

Naald- en kruisrolgeleidingen verschillen op een aantal fundamentele punten van kogelomloop- of rolprofielgeleidingen.

Het belangrijkste verschil zit in het soort lagerelementen dat wordt gebruikt. Naald- en kruisrolgeleidingen zijn gebaseerd op cilindrische rollen in plaats van kogels, die over de lengte van de geleiding zijn verdeeld. Deze constructie zorgt voor een aanzienlijk groter contactoppervlak in vergelijking met een kogelomloopgeleiding, wat direct invloed heeft op het draagvermogen, de stijfheid en de bewegingskwaliteit.

Kruisrolgeleidingen maken gebruik van relatief grote cilindrische rollen die in een afwisselend gekruiste opstelling zijn geplaatst, waarbij elke rol onder een hoek van 90° ten opzichte van de aangrenzende rol is gepositioneerd. Deze gekruiste opstelling zorgt voor een uiterst nauwkeurig ingrijpen tussen de rollen en de loopvlakken en maakt een hoge positioneringsnauwkeurigheid en een gelijkmatige lineaire beweging mogelijk.

Naaldlagergeleidingen daarentegen maken gebruik van hoge, dunne, naaldachtige rollen die in een rij boven elkaar langs de lengte van de rail zijn gerangschikt. Deze geometrie maximaliseert het contactoppervlak tussen de rollen en de loopvlakken, waardoor de rail aanzienlijk hogere belastingen kan opnemen en een verhoogde stijfheid kan bereiken.

Daarom worden kruisrolgeleidingen doorgaans gekozen voor toepassingen die een combinatie van een hoog draagvermogen en zeer hoge precisie vereisen, terwijl naaldlagergeleidingen de voorkeur genieten wanneer maximaal draagvermogen en stijfheid doorslaggevend zijn. Bovendien zijn de rollen in naald- en kruisrolgeleidingen, in tegenstelling tot profielrailgeleidingen waarbij de lagerelementen in het loopwagenblok ronddraaien, in hun positie gefixeerd. Deze niet-roterende constructie draagt bij aan zeer gelijkmatige en stille bewegingseigenschappen.

De juiste rail kiezen voor de juiste toepassing

Het portfolio van de Rollon Group – onder het merk Rosa Sistemi – omvat talrijke naald- en kruisroloplossingen die zijn afgestemd op verschillende prestatie-eisen.

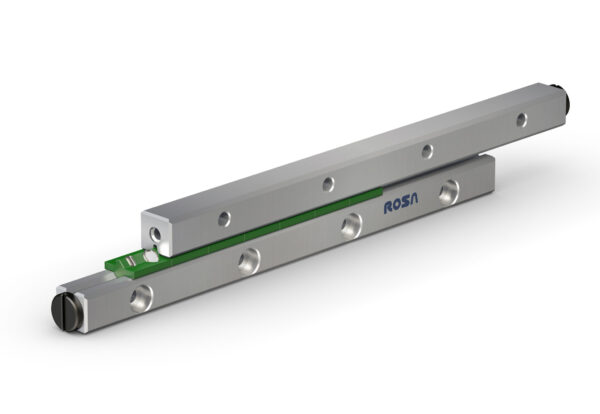

De GR-rail wordt bijvoorbeeld gebruikt in toepassingen met een relatief hoge belasting, die een zeer gelijkmatige, nauwkeurige en betrouwbare lineaire beweging zonder speling vereisen. Deze is verkrijgbaar met kooien van staal, polyamide, messing of aluminium, waardoor aanpassing aan verschillende bedrijfsomstandigheden en omgevingen mogelijk is. Typische toepassingen zijn uiterst nauwkeurige bewerkingsmaschines, optische apparatuur, medische scanners en laboratoriumapparatuur.

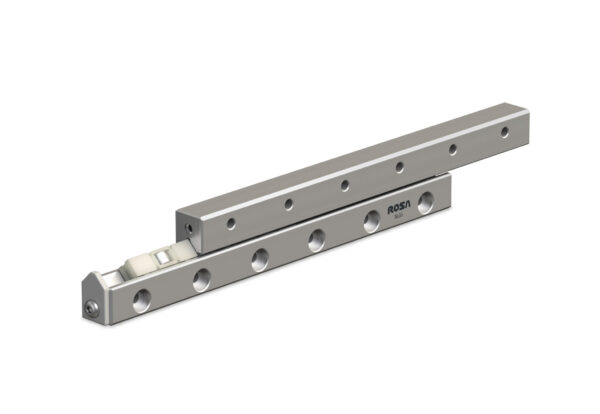

Een andere oplossing is de NG-kruisrolgeleiding, die is ontworpen voor een bijzonder hoge stijfheid bij een compact ontwerp. Hierdoor is deze zeer geschikt voor toepassingen waarbij de inbouwruimte beperkt is, maar toch hoge prestaties vereist zijn.

Voor nog hogere draagvermogens en stijfheid zijn de RM RV-naaldgeleidingen beschikbaar. Deze geleidingen worden gebruikt in soortgelijke toepassingen als kruisrolgeleidingen, maar worden specifiek gekozen wanneer maximale stijfheid en draagvermogen bij hetzelfde grondoppervlak vereist zijn. Typische voorbeelden zijn geleidingen voor EDM-machines, slijpsystemen, lasapparaten en krimp- of persmachines. Om aan specifieke toepassingsvereisten te voldoen, zijn verschillende kooimaterialen en rolconfiguraties beschikbaar.

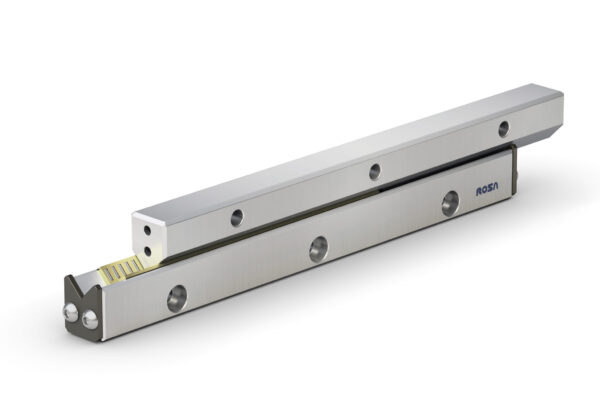

RM RV naaldlagergeleiding

Het assortiment omvat bovendien RM/RVA-rails en M/V-rails. In tegenstelling tot de andere oplossingen maken deze rails gebruik van rollagers met volledig contact in plaats van lagerelementen en bieden zo een alternatieve aanpak voor bepaalde toepassingsvereisten. Ze worden doorgaans gebruikt in toepassingen met lage toerentallen die maximale stijfheid vereisen, zoals installaties voor substraatbewerking, drukpersen en machines voor marmer- en glasbewerking.

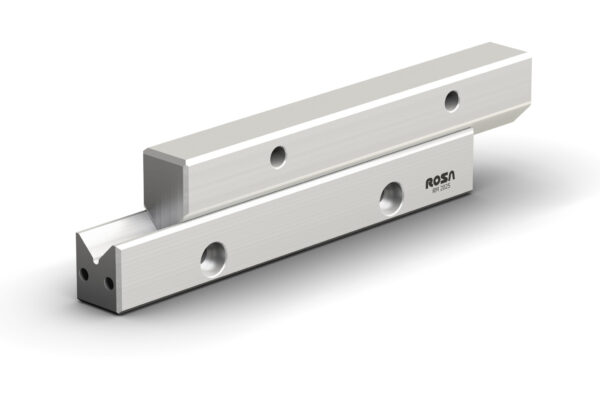

M/V en RM/RVA rails

Om de rail te vinden die het meest geschikt is voor hun specifieke toepassing, kunnen ingenieurs gebruikmaken van de selectietools die beschikbaar zijn op my.rollon.com.
