Rollon en CAF: betrouwbaarheid in de interieurbouw van spoorvoertuigen

In het kader van een vlootmoderniseringsprogramma werd de Spaanse motorwagenfabrikant CAF geconfronteerd met terugkerende betrouwbaarheidsproblemen bij verouderde toiletdeurmechanismen. Rollon werd geselecteerd als voorkeurspartner voor lineaire techniek om deze uitdaging bij de retrofit aan te pakken.

Spoorwegmaatschappijen moeten een hoge mate van bedrijfszekerheid bieden en tegelijkertijd omgaan met verouderende vloten, beperkte onderhoudsvensters en stijgende verwachtingen van de passagiers. Hoewel er veel aandacht is voor aandrijfsystemen, signaaltechniek en digitalisering, is het vaak de prestatie van kleinere mechanische componenten die een aanzienlijke invloed op de bedrijfsvoering kan hebben.

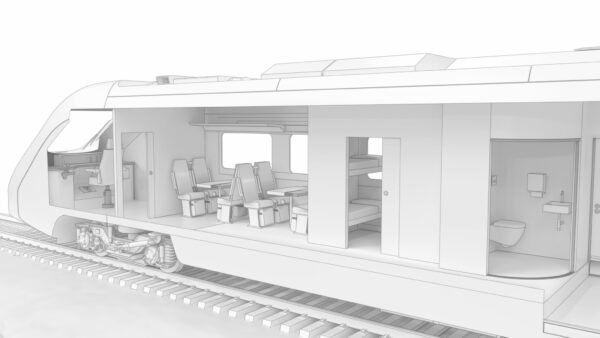

Interieursystemen, waaronder deuren, toegangsluiken en voorzieningen aan boord, worden blootgesteld aan voortdurende belasting en veeleisende omgevingsomstandigheden. Wanneer deze componenten uitvallen, kunnen de gevolgen direct merkbaar zijn: vertragingen, vaker onderhoud en mogelijke bedrijfsstoringen.

Dit komt vooral duidelijk naar voren bij toiletmodules aan boord, waar ruimtegebrek, hoge belasting en de invloed van vocht en reinigingsmiddelen een bijzonder veeleisende gebruiksomgeving creëren. Om onder dergelijke omstandigheden een constante prestatie te garanderen, moeten zowel het ontwerp als de componentkeuze zorgvuldig worden afgewogen, met name wanneer lineaire bewegingstechniek wordt toegepast.

De uitdaging van krappe, drukbezochte omgevingen

In het kader van een vlootmoderniseringsprogramma werd de toonaangevende Spaanse spoorwegvoertuigfabrikant CAF geconfronteerd met terugkerende betrouwbaarheidsproblemen bij verouderde toiletdeurmechanismen in treinen van Northern Ireland Railways.

In het interieur van spoorvoertuigen, bijvoorbeeld bij toiletdeursystemen, moeten componenten in compacte, vaak onregelmatige geometrieën betrouwbaar functioneren en tegelijkertijd hun prestaties behouden bij intensief gebruik.

Na verloop van tijd kunnen conventionele mechanismen slijtage vertonen, wat kan leiden tot blokkades, wat uiteindelijk resulteert in hogere onderhoudskosten en een grotere kans op uitval.

Vanuit operationeel oogpunt kan zelfs een ogenschijnlijk klein probleem, zoals een defecte toiletdeur, snel escaleren. Een deur die klemt of niet meer werkt, kan de installatie onbruikbaar maken en de passagierservaring negatief beïnvloeden. In ernstigere gevallen kan dit leiden tot verstoringen in de dienstregeling en stijgende exploitatiekosten.

Daarom is betrouwbaarheid niet alleen een kwestie van ontwerpvoorkeur, maar een cruciale operationele vereiste.

Beperkingen van conventionele lineaire technologie

In het verleden vertrouwden ontwerpers op een combinatie van rechte lineaire geleidingen en mechanische componenten om de deurbeweging in krappe ruimtes te sturen. Deze benaderingen brengen echter vaak compromissen met zich mee.

Lineaire geleidingen kunnen zonder extra componenten moeilijk gebogen bewegingsbanen volgen, wat de complexiteit van het systeem en de installatietijd vergroot. Scharnier- of gewrichtssystemen zijn weliswaar in staat om niet-lineaire bewegingen aan te kunnen, maar kunnen slijtagepunten veroorzaken en vereisen frequente afstellingen of onderhoudswerkzaamheden.

Bij retrofits komen deze beperkingen nog duidelijker naar voren. Bestaande assemblages kunnen mogelijk niet zonder aanzienlijke aanpassingen met nieuwe componenten worden gecombineerd, wat leidt tot langere stilstandtijden en hogere installatiekosten.

Voor exploitanten die de levensduur van bestaande spoorvoertuigen willen verlengen en tegelijkertijd de betrouwbaarheid willen verbeteren, is er een duidelijke behoefte aan oplossingen die naadloos in bestaande constructies kunnen worden geïntegreerd en tegelijkertijd betere prestaties bieden.

Een op maat gemaakte aanpak voor beweging: gebogen railsystemen

Om deze uitdagingen het hoofd te bieden, stelden de ingenieurs van Rollon gebogen lineaire geleidingen voor die flexibiliteit combineren met robuuste prestaties.

De keuze viel op de Curviline-bochtegeleiders, die speciaal zijn ontwikkeld voor toepassingen waarbij zowel lineaire als gebogen bewegingen in een zeer beperkte ruimte vereist zijn. Aangezien de rails met nauwkeurige hoeken, radii en lengtes kunnen worden vervaardigd, stelt het systeem ontwerpers in staat om het bewegingstraject exact aan te passen aan de beschikbare ruimte.

Deze mogelijkheid om klantspecifieke geometrieën te creëren biedt een aanzienlijk voordeel bij retrofitprojecten waarbij bestaande lay-outs behouden moeten blijven. Door de middellijnradii, totale lengte en gatafstand op te geven, kunnen Curviline-rails met minimale aanpassingen in bestaande assemblages worden geïntegreerd, wat de installatietijd verkort en verstoringen minimaliseert.

Rollon® Curviline-bochtgeleiding.

“Railgebruikers kijken verder dan de initiële installatiekosten. Ze willen oplossingen die gedurende een lange periode constante prestaties leveren en slechts minimale ingrepen vereisen”, legt Lee Cheshire, Country Manager UK & Ireland bij Rollon, uit. “Door de combinatie van geharde materialen met een geoptimaliseerd lagerontwerp kunnen we de onderhoudsintervallen aanzienlijk verlengen en de totale bedrijfskosten verlagen.”

Ontworpen voor duurzaamheid en een lange levensduur

Naast de geometrische flexibiliteit is de duurzaamheid een doorslaggevende factor bij toepassingen in het spoorvervoer. De componenten moeten bestand zijn tegen continu gebruik onder veeleisende omstandigheden.

Curviline-systemen voldoen aan deze eisen dankzij hun robuuste constructie. Ze bieden een verhoogde slijtvastheid, terwijl de voor de gehele levensduur gesmeerde kogellagers zo zijn ontworpen dat ze de voorspanning over de gehele lengte van de rail handhaven, zelfs bij complexe bochtconfiguraties.

De materiaalkeuze draagt bovendien bij aan de prestatieverbetering. Afhankelijk van de toepassing zijn de rails verkrijgbaar in verzinkt, gehard of roestvrij staal, wat indien nodig extra corrosiebescherming biedt.

Deze combinatie van eigenschappen draagt bij aan een langere levensduur en minder onderhoud – cruciale factoren voor exploitanten die hun levenscycluskosten willen minimaliseren.

Soepele, voorspelbare werking

Naast de duurzaamheid is een gelijkmatige en soepele beweging van cruciaal belang voor zowel de functionaliteit als de passagierservaring. De systemen moeten stil en betrouwbaar werken, zonder vast te lopen, te schokken of overmatige krachtinspanning te vereisen.

Het ontwerp van Curviline zorgt voor een soepele loop over het gehele traject en handhaaft tegelijkertijd de vereiste voorspanning om speling of verkeerde uitlijning te voorkomen. Dit leidt tot voorspelbare prestaties gedurende de gehele levensduur, zelfs bij toepassingen met een hoge cyclussnelheid.

De mogelijkheid om rollen in bepaalde configuraties direct op bewegende onderdelen te monteren, kan bovendien de systeemdikte verminderen en biedt verdere voordelen bij ruimtebesparende constructies.

De lineaire techniekoplossingen van Rollon, zoals Curviline, bieden een combinatie van flexibiliteit, duurzaamheid en eenvoudige integratie voor het spoorvervoer.

Een succesvol resultaat

“Toen we met een tekening van het te vervangen onderdeel naar Lee Cheshire en zijn team stapten, werd het probleem snel geïdentificeerd en werd een Curviline-oplossing voorgesteld”, zegt Wallace Murphy, Performance Manager bij CAF. “Even wat achtergrond: het toiletsysteem is vijftien jaar oud. We ontvingen een set rails, inclusief lagerassemblages, voor twintig PMR-toiletsystemen. Na de installatie in het eerste toilet was er een duidelijke verbetering merkbaar in de soepele werking en het soepel openen en sluiten van de deur. Deze oplossing zal aanzienlijk bijdragen aan de verbetering van de algemene betrouwbaarheid van het toiletsysteem, wat een van de meest voorkomende punten van kritiek van klanten is.”

„De gevolgen van de betrouwbaarheid van componenten reiken veel verder dan afzonderlijke systemen. In het spoorvervoer kunnen storingen al snel leiden tot grotere operationele problemen. Daarentegen dragen oplossingen die consistente, voorspelbare prestaties bieden bij aan het handhaven van de dienstregeling en het verminderen van de druk op de onderhoudsteams”, voegt Cheshire toe. “Zoals het CAF-project aantoont, kan het gebruik van duurzame, op maat gemaakte lineaire technologie een efficiëntere werking ondersteunen en de totale kosten verlagen. In de hele spoorwegsector groeit het besef dat zelfs relatief kleine componenten een grote invloed kunnen hebben op de algehele prestaties. Door zich op elk niveau te concentreren op betrouwbaarheid, kunnen exploitanten onnodige storingen voorkomen en een soepele werking garanderen.”

Ondersteuning van moderne eisen in het spoorvervoer

Naarmate spoorwegmaatschappijen hun vloten verder moderniseren en de levensduur van hun installaties verlengen, wordt het belang van het ontwerp op componentniveau steeds duidelijker. Oplossingen moeten niet alleen voldoen aan prestatie-eisen, maar ook overkoepelende doelstellingen ondersteunen, waaronder:

Minder onderhoudsbeurten
Verbeterde passagierservaring
Snellere en efficiëntere retrofits
Lagere levenscycluskosten

Gebogen lineaire geleidingen zoals Curviline sluiten aan bij deze doelstellingen door een combinatie van flexibiliteit, duurzaamheid en eenvoudige integratie te bieden.

Het CAF-project laat zien hoe de combinatie van op maat gemaakte geometrie, duurzame materialen en robuuste techniek de integratie kan vereenvoudigen, de levensduur kan verlengen en bovenal een ononderbroken werking kan garanderen.
