Hoe verontreinigingen lineaire geleidingen beïnvloeden en hoe u de juiste oplossing kiest

Vervuiling is een van de meest kritieke factoren die de prestaties en levensduur van lineaire geleidingen beïnvloeden. Niet alle geleidingen reageren namelijk hetzelfde wanneer ze worden blootgesteld aan vuil, stof, vloeistoffen of chemicaliën. Daarom is het belangrijk om het type geleiding aan te passen aan de toepassingsomgeving. In dit artikel onderzoeken we wat vervuiling betekent in de context van lineaire aandrijfsystemen, hoe het de prestaties beïnvloedt en welke ontwerpkenmerken helpen om de effecten ervan te verminderen.

In lineaire technologie-toepassingen verwijst vervuiling naar alle vreemde stoffen die de wrijving langs de lagers van de geleiding verhogen. Deze wrijving leidt tot een ongelijkmatige belastingverdeling binnen het lager. Naarmate de vervuiling toeneemt, stijgt het risico op voortijdige slijtage of zelfs een volledige uitval van de geleiding. Daarom is het beoordelen van de omgevingsinvloeden een fundamentele stap bij het kiezen van een geleiding.

Om deze beoordeling te vereenvoudigen, wordt vervuiling doorgaans onderverdeeld in drie hoofdcategorieën:

• Verontreiniging door grote deeltjes
• Verontreiniging door fijne deeltjes
• Vloeistofverontreiniging en chemische verontreiniging

Elke categorie heeft een ander effect op de prestaties van de rail en niet elke rail is geschikt voor elke omgeving.

Grove deeltjesverontreiniging

Grote verontreinigingen zijn onder andere zaagsel, bewerkingsspaanders, lasspatten en soortgelijke resten. Gelukkig kunnen deze verontreinigingen vaak effectief worden aangepakt, mits de rail is voorzien van geschikte afdichtings- of afstrijkers.

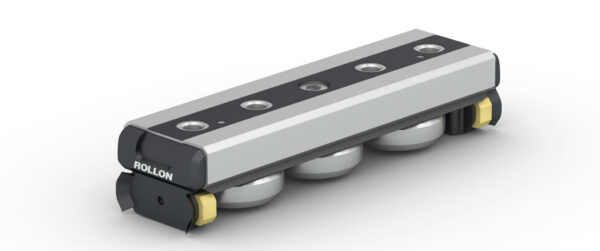

Compact Rail-loopwagens zijn bijvoorbeeld uitgerust met afstrijkers die tijdens de beweging van de loopwagen grotere verontreinigingen van het loopvlak verwijderen, en met zijafdichtingen die voorkomen dat vuil in de interne lagercontactoppervlakken terechtkomt.

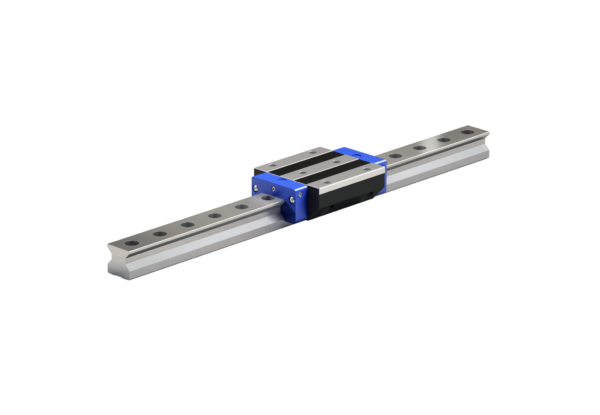

Profielrailgeleidingen zoals MG Rail kunnen ook worden uitgerust met afstrijkers en afdichtingen die de rollen in de geleiding beschermen tegen grote deeltjes. Bij een juiste configuratie bieden deze oplossingen doorgaans ook in omgevingen met veel vuil goede prestaties.

Fijne deeltjesvervuiling

Tot de fijne verontreinigingen behoren materialen zoals zeer fijn zand, keramisch stof en glasvezeldeeltjes. Omdat deze deeltjes veel standaardafdichtingen en afstrijkers kunnen omzeilen, vormen ze een grotere uitdaging, vooral voor rails met open kogellagers.

In dergelijke omgevingen bieden volledig afgedichte rollagers een uitstekende weerstand. De rollagers die worden gebruikt in Compact Rail- en X-Rail-systemen kunnen bijvoorbeeld fijne deeltjes op het loopvlak verdragen.

Daarentegen moeten rails met blootliggende lagerkooien worden vermeden als er een belasting door fijne deeltjes te verwachten is.

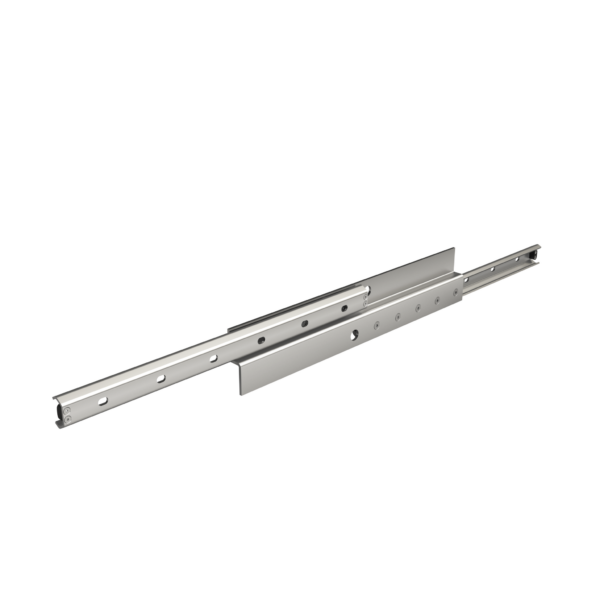

Voor telescooptoepassingen in vervuilde omgevingen bieden de uitschuifgeleiders van Rollon, zoals TLN-P en TLAX, een effectief alternatief. Naast de afgedichte lagers zijn ze voorzien van afstrijkers die verontreinigingen actief uit de rail drukken, waardoor ze uitstekend geschikt zijn voor ruwe of deeltjesrijke toepassingen.

Vloeistof- en chemische vervuiling

Omgevingen met zout water, straling of chemische blootstelling vereisen een andere aanpak. In deze gevallen zijn de materiaalkeuze en de oppervlaktebehandeling cruciaal om de duurzaamheid te garanderen.

Rollon biedt verschillende materiaal- en coatingoplossingen die zijn afgestemd op deze omstandigheden, waaronder:

• Componenten van roestvrij staal, ideaal voor veel corrosieve of hygiënische omgevingen.
• Zink-nikkel- of nikkel-chroomcoating voor buiten- of maritieme toepassingen.
• Vernikkeling voor toepassingen met reinigingschemicaliën (vaak in medische en voedselverwerkende omgevingen).
• Oppervlaktegeharde zwarte nitrietcoating voor veeleisende omgevingen die een verhoogde duurzaamheid vereisen.

De keuze van de juiste combinatie van materialen en coatings beschermt de rail tegen corrosie, slijtage en voortijdige uitputting door vloeistoffen of chemicaliën.

De juiste rail kiezen voor uw toepassing

Wanneer vervuiling een rol speelt – of het nu gaat om deeltjes, vloeistoffen of chemicaliën – zijn de prestaties en levensduur van een lineaire geleiding sterk afhankelijk van de keuze van de juiste configuratie. Het ontwerp van de afdichting, de lagers en de materiaalkeuze zijn allemaal van invloed op hoe goed een geleiding om kan gaan met zijn omgeving.

Als uw toepassing te maken kan krijgen met vervuiling van welke aard dan ook, kan advies van een Rollon-ingenieur helpen om de lineaire geleiding vanaf het begin correct te specificeren. Ons team van ingenieurs kan u helpen bij het beoordelen van omgevingsrisico’s en het bepalen van de optimale geleidingsoplossing voor betrouwbaarheid op lange termijn.

Neem contact op met een Rollon-ingenieur om de beste rail voor uw toepassing te kiezen.
