Prozess der Tragflächenmontage an Flugzeugen

Tragflächen sind zentrale Bestandteile eines Flugzeugs, da sie den notwendigen Auftrieb für den Flug erzeugen. Die Montage der Tragflächen ist ein hochkomplexer Prozess in der Flugzeugherstellung, der höchste Präzision, spezifische Materialien und den Einsatz fortschrittlicher Technologien erfordert.

Aufbau einer Flugzeugtragfläche

Tragflächen werden von Ingenieuren so konzipiert, dass sie sowohl Stabilität als auch Flexibilität bieten, während gleichzeitig das Gewicht reduziert wird. Die wesentlichen Komponenten einer Tragfläche umfassen Holme, Rippen und Beplankungen:
• Holme: Diese verlaufen von der Flügelwurzel bis zur Spitze und bilden die tragende Struktur.
• Rippen: Diese stützen die Flügelform und sind in regelmäßigen Abständen neben den Holmen angeordnet.
• Beplankung: Diese umhüllt das gesamte Flügelgerüst und trägt maßgeblich zu den aerodynamischen Eigenschaften der Tragfläche bei.

Materialien, die für Tragflächen verwendet werden

Bei der Materialwahl für Tragflächen wird besonderer Wert auf maximale Festigkeit bei minimalem Gewicht gelegt. Traditionell werden Aluminiumlegierungen verwendet, da sie ein hervorragendes Verhältnis von Festigkeit zu Gewicht bieten. Dank technologischer Fortschritte werden jedoch zunehmend kohlenstofffaserverstärkte Polymere eingesetzt, die ein noch besseres Festigkeits-Gewichts-Verhältnis aufweisen.

Ablauf der Tragflächenmontage

Die Montage von Tragflächen ist ein mehrstufiger Prozess, der eine präzise Ausrichtung und Verbindung der einzelnen Bauteile erfordert. Es ist entscheidend, dass die Flügelstruktur sowohl hinsichtlich ihrer Festigkeit als auch ihrer aerodynamischen Effizienz optimiert wird.
Der Prozess beginnt mit der Konstruktion des Hauptflügelkastens und endet mit der Beplankung des Flügelgerüsts. Während der Montage werden die Komponenten präzise ausgerichtet und je nach verwendeten Materialien mit geeigneten Verbindungstechniken fixiert.

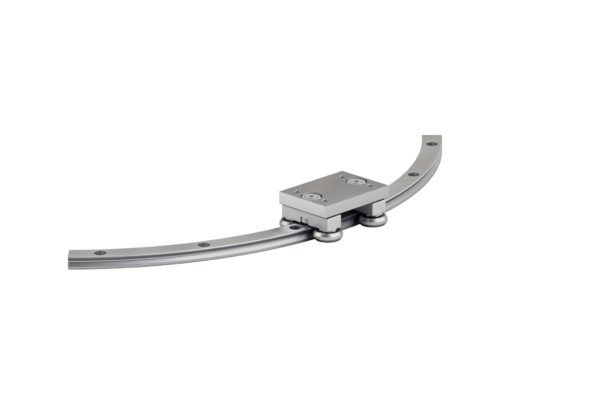

Bogenführungen bei der Tragflächenmontage

Bei der Flugzeugherstellung werden Bogenführungen eingesetzt, um eine präzise Ausrichtung aller Komponenten während des Montageprozesses sicherzustellen.

Bogenführungen ermöglichen genaue lineare Bewegungen entlang gekrümmter Bahnen, was besonders bei der Montage komplexer Strukturen wie der Flugzeugflügel von großer Bedeutung ist. Sie sorgen dafür, dass alle Komponenten der Flügelstruktur gemäß den Entwurfsspezifikationen präzise ausgerichtet und positioniert werden.

Besonders vorteilhaft ist der Einsatz von Bogenführungen bei der Handhabung großer, gekrümmter Komponenten wie der Beplankung, da die Führungen durch ihre präzisen Bewegungen entlang vorgegebener Kurven die Notwendigkeit manueller Anpassungen minimieren. Dies steigert sowohl die Effizienz als auch die Genauigkeit des Montageprozesses.

Testen von Tragflächen

Nach der Montage müssen die Tragflächen umfangreichen und strengen Prüfungen unterzogen werden, um sicherzustellen, dass sie alle strukturellen und aerodynamischen Anforderungen erfüllen. Die Tests können statisch oder dynamisch durchgeführt werden:
• Statischer Test: Hierbei wird eine Belastung auf die Flügelstruktur ausgeübt, um sicherzustellen, dass sie den Kräften standhält, die im Flug auftreten können.
• Dynamischer Test: Dabei werden Bedingungen simuliert, denen das Flugzeug während des Betriebs ausgesetzt sein könnte, wie etwa Vibrationen und Turbulenzen.

FAQs

Welche Flügelformen werden am häufigsten für Flugzeuge verwendet?

Elliptische und konische Flügelformen sind in der Luftfahrt am weitesten verbreitet, da sie hervorragende aerodynamische Effizienz und eine optimale Verteilung des Auftriebs bieten.

Warum ist der Biegetest für Flugzeugflügel entscheidend beim Montageprozess?

Der Biegetest ist entscheidend im Montageprozess, da er sicherstellt, dass die Tragfläche den Belastungen und Kräften standhalten kann, denen sie während des Flugs ausgesetzt ist.

Wie steigern Bogenführungen die Effizienz bei der Montage von Tragflächen?

Bogenführungen steigern die Effizienz bei der Montage von Tragflächen, indem sie eine präzise Ausrichtung und reibungslose Positionierung der Komponenten entlang gekrümmter Bahnen ermöglichen und manuelle Anpassungen reduzieren.

Verwandte Produktlinie

Select the product line and start selecting

Schienen mit kreisförmiger FormMulti-Motion

Multi-Motion Line

1
Die Multi-Motion-Linie verfügt über induktionsgehärtete Laufbahnen mit kreisförmigen Schienen, die mit V-förmigen Lagerschlitten kombiniert sind. Die Schienen können als gesamter Umfang, als einzelne Sektoren oder miteinander verbunden verwendet werden, um ovale oder ringförmige Schaltungen zu erhalten.
clt modular track guidecltclt

CLT

2
CLT ist eine modulare Bahn, die es ermöglicht, ovale, rechteckige und quadratische Strecken zu erstellen oder umzugestalten.
Bogenführungen mit Radiallagern Curviline

Curviline

3
Rollenbasierte Bogenführung mit konstanten und variablen Radien
