Teleskopschienen mit Kugellager mit gehärteten Laufprofilen, hoher Belastbarkeit und geringer Durchbiegung, widerstandsfähig gegen Stöße und Schwingungen. Zum teilweisen, vollen oder erweiterten Auszug auf bis zu 200% der Schienenlänge.
| Produkt | Querschnitt | Gehärtete Laufbahnen | Auszug | Steifigkeit | Material | Läufer | Max. Belastung pro Läufer [n] Fx |
|---|---|---|---|---|---|---|---|

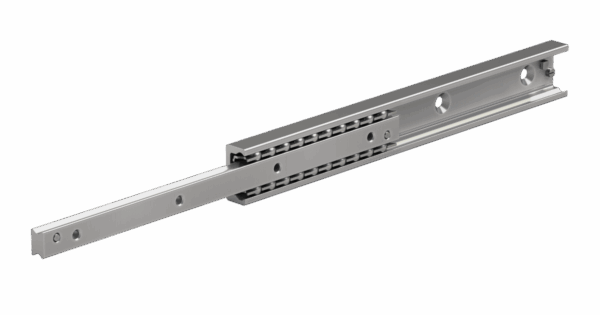

ASN |  |  |  |  | STAHL | KUGELN | 88494 |

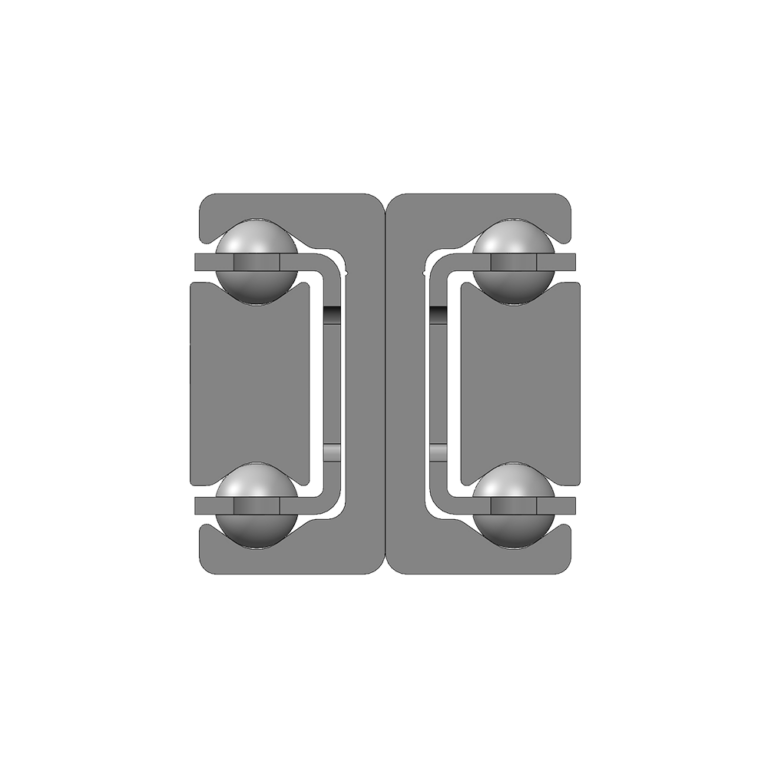

DE |  | |  | | STAHL | KUGELN | 15512 |
DS |  | | | | STAHL | KUGELN | 38018 |

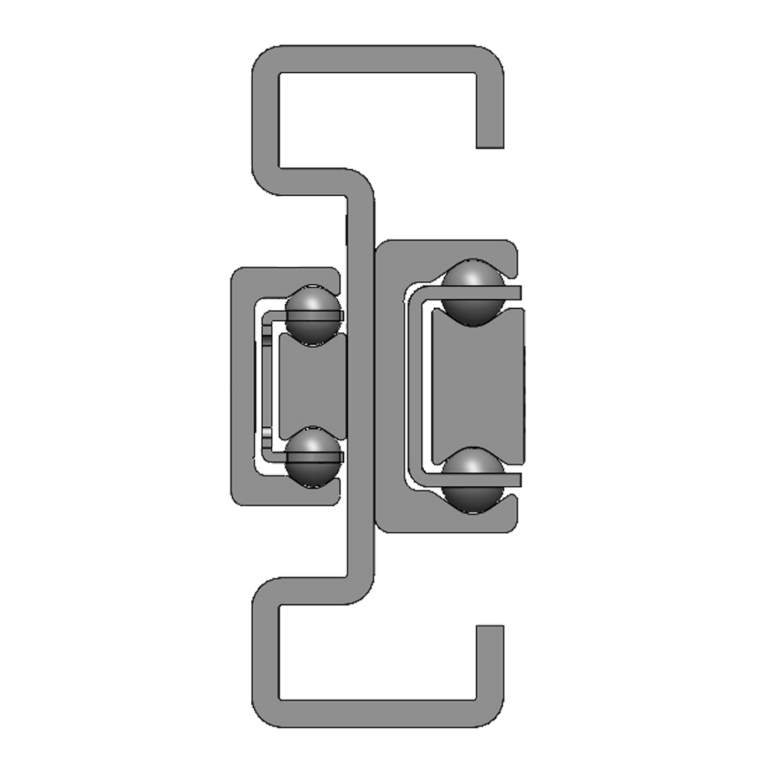

DSC |  | | | | STAHL | KUGELN | 11058 |

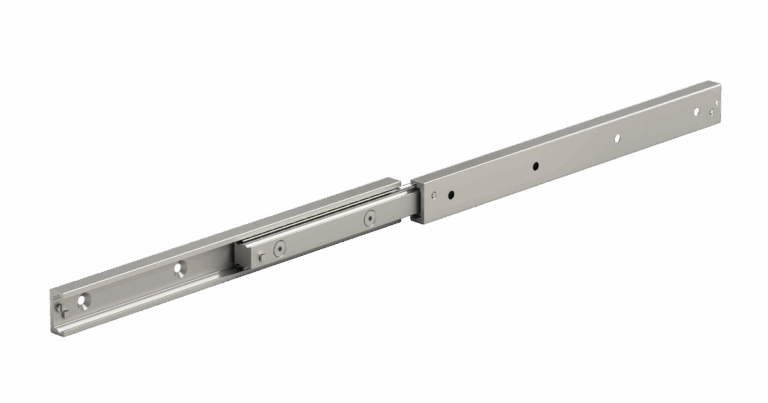

DBN |  | | | | STAHL | KUGELN | 2662 |

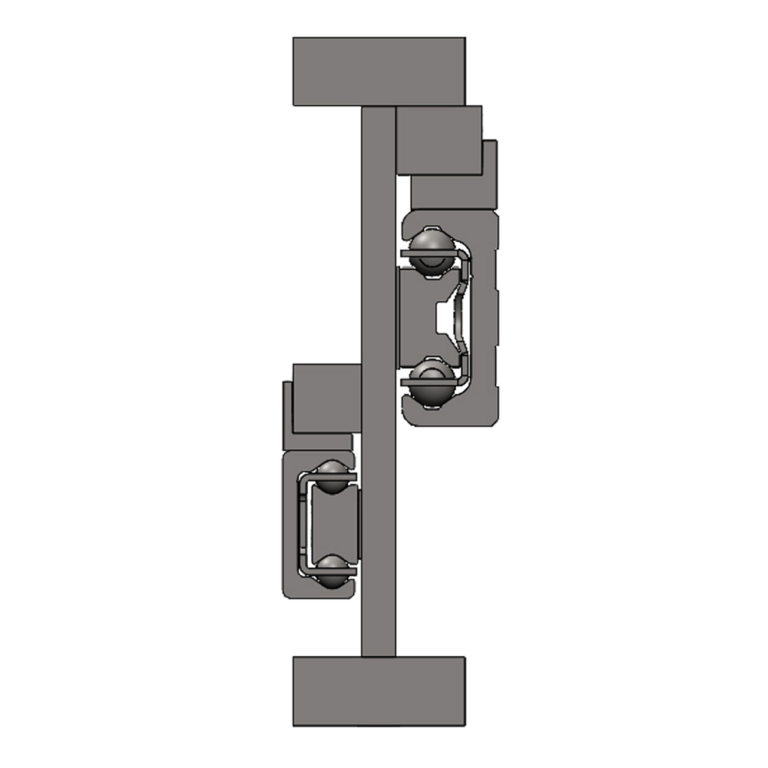

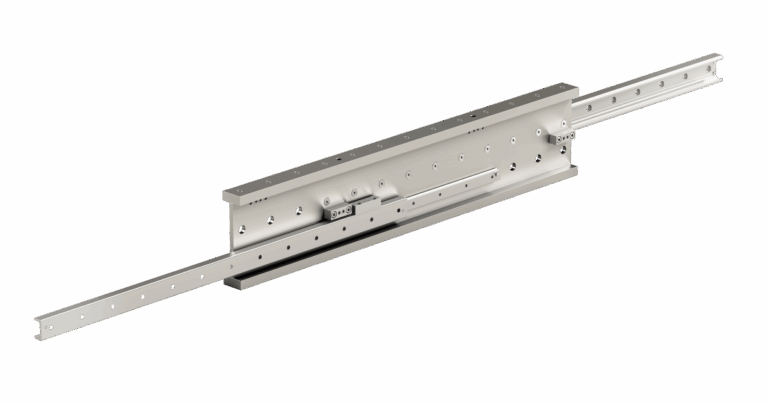

DMS |  | | | | STAHL | KUGELN | 39624 |

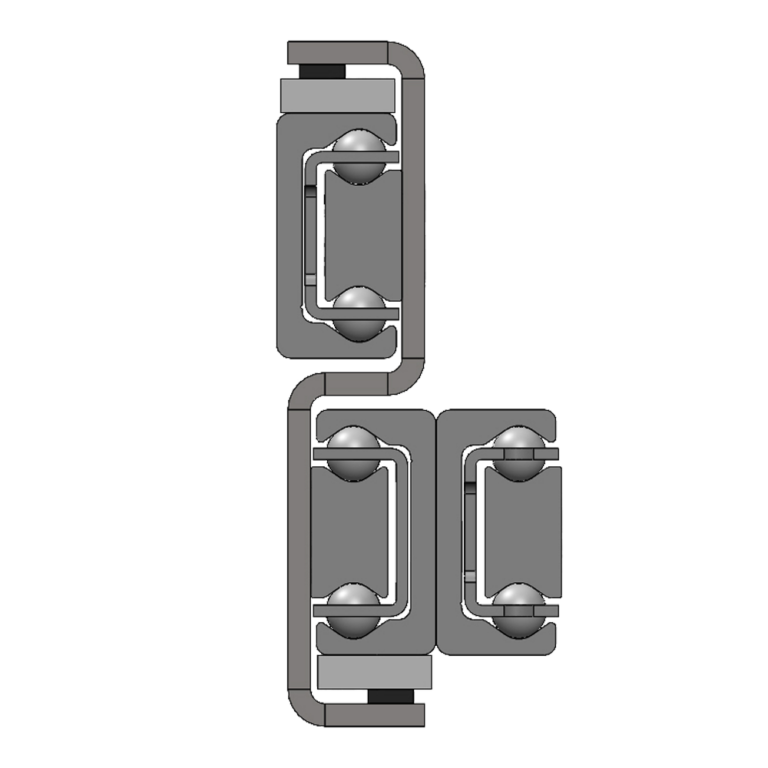

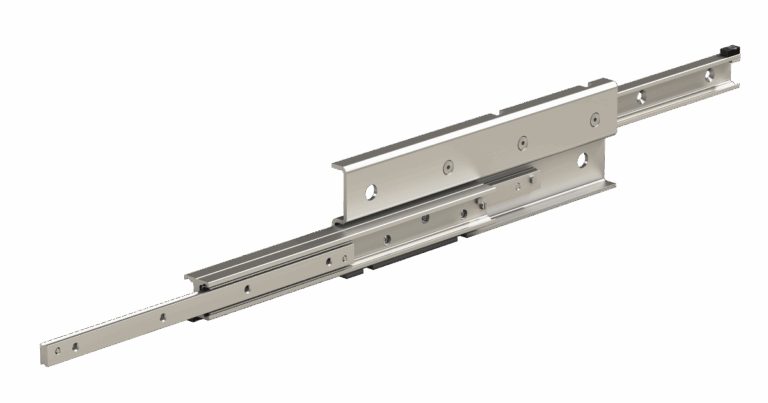

DSE |  | |  | | STAHL | KUGELN | 11344 |
| Produkt | Querschnitt | Gehärtete Laufbahnen | Auszug | Steifigkeit | Material | Läufer | Max. Belastung pro Läufer [n] Fx |
|---|---|---|---|---|---|---|---|

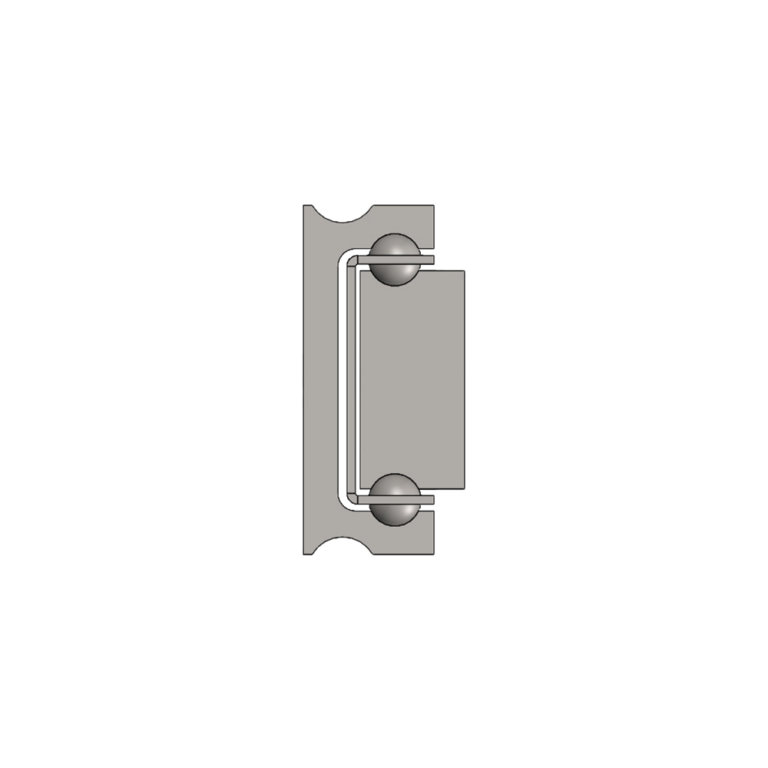

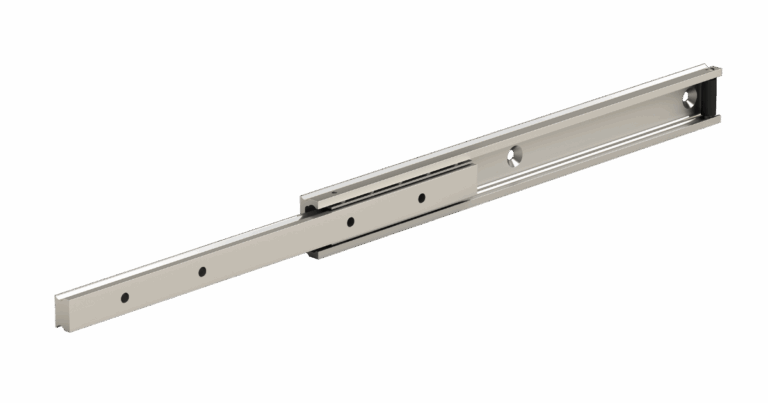

HTT |  |  | | STAHL/EDELSTAHL | KUGELN | 2900 | |

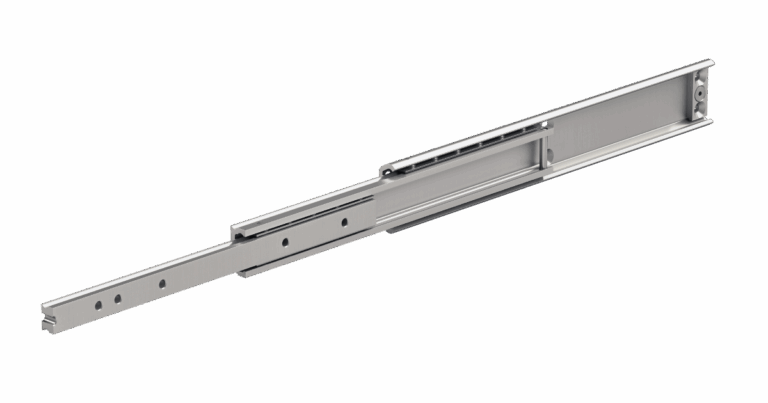

HVC |  | | | STAHL/EDELSTAHL | KUGELN | 3300 | |

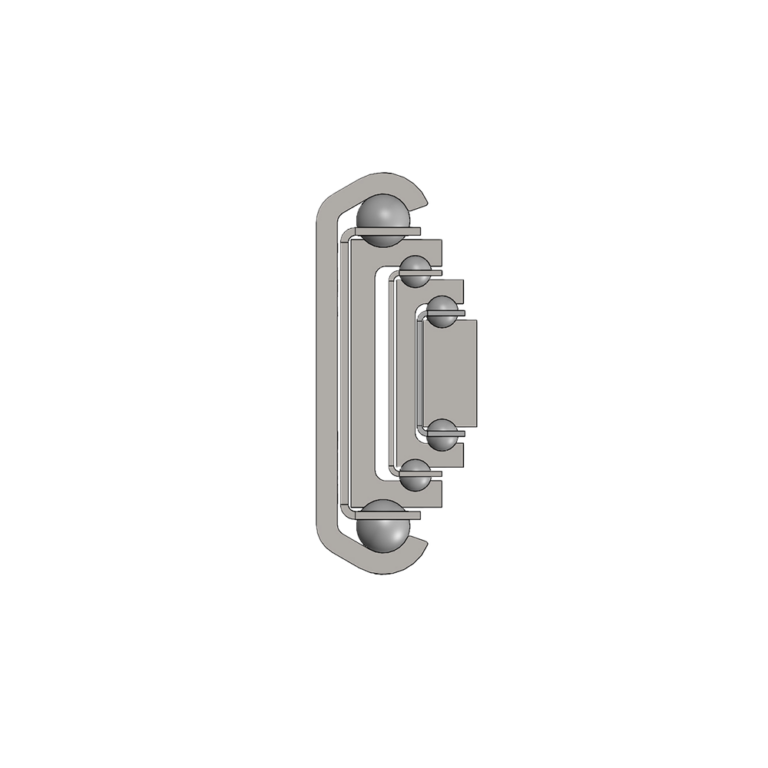

H1C |  | | | STAHL | KUGELN | 1350 | |

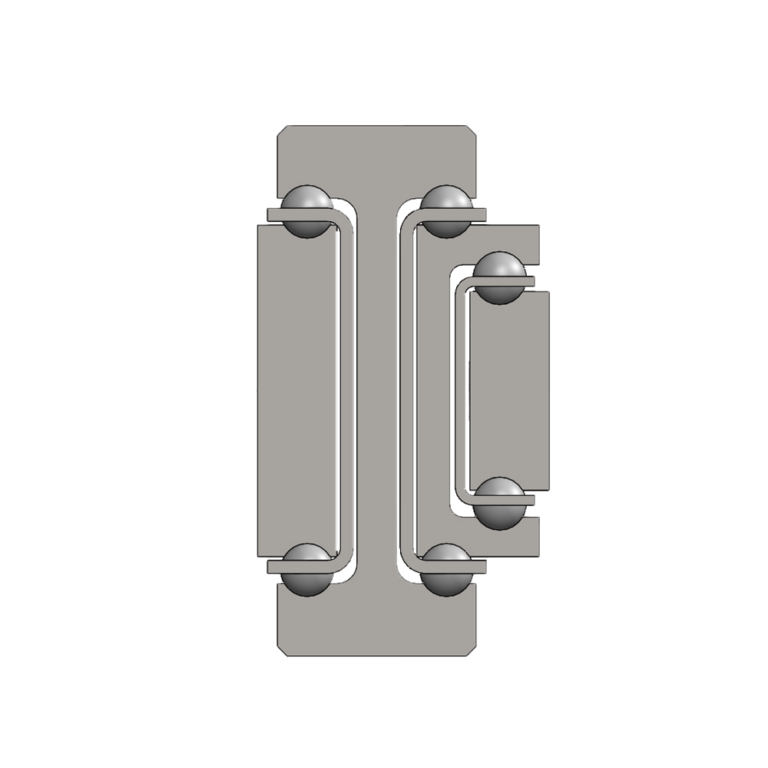

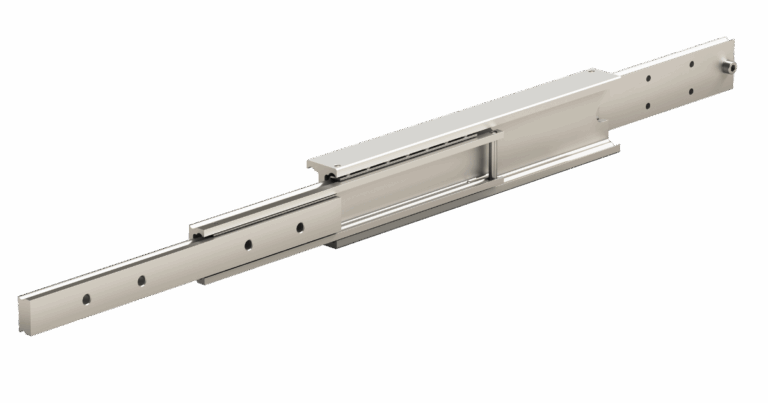

H1T |  |  | | STAHL/EDELSTAHL | KUGELN | 7500 | |
H2H |  |  | | STAHL/EDELSTAHL | KUGELN | AUF ANFRAGE | |

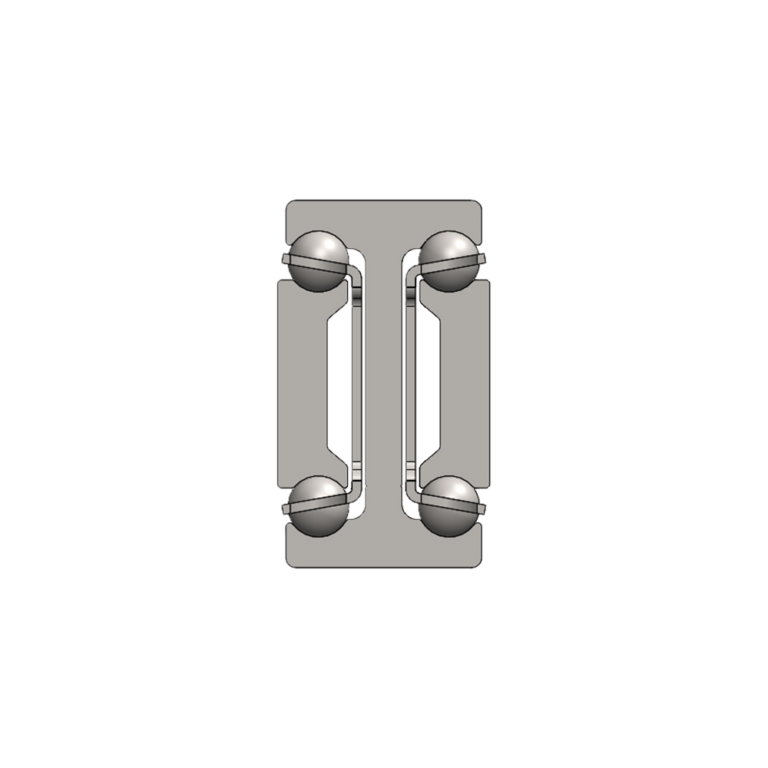

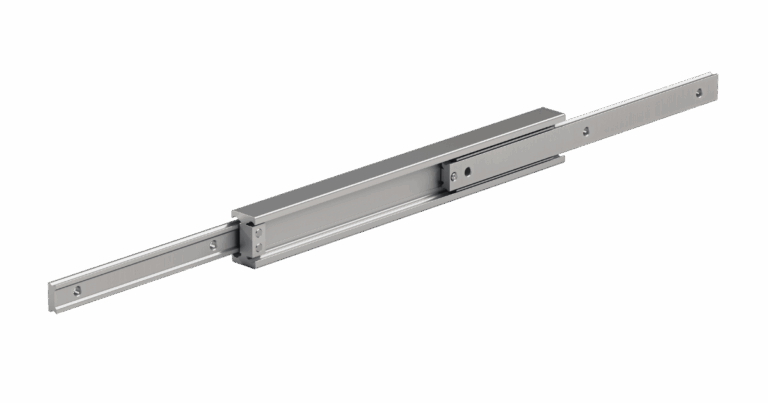

LTH |  | | | STAHL | KUGELN | 3346 | |

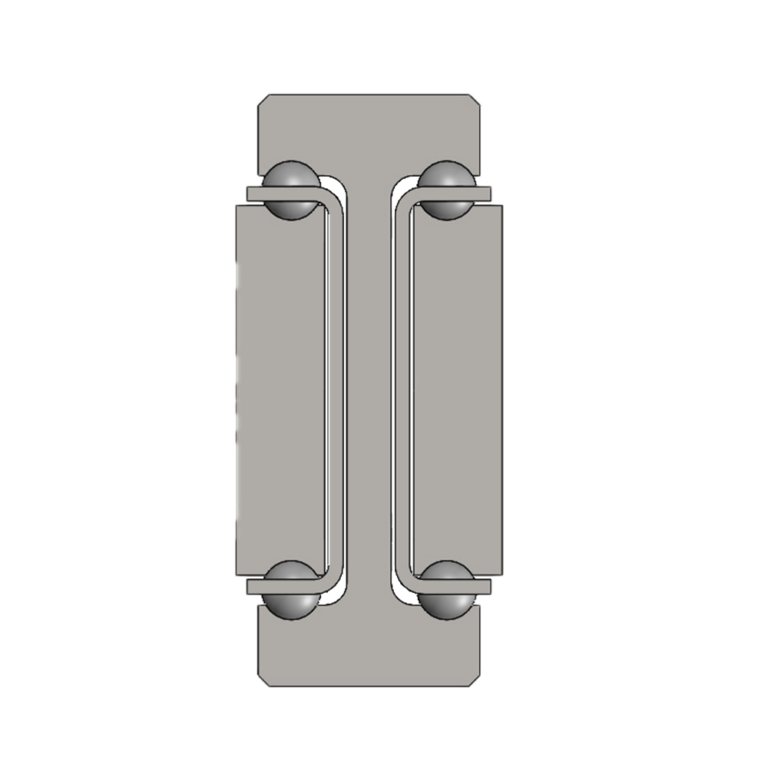

HGT |  | | | STAHL/EDELSTAHL | KUGELN | 20000 | |

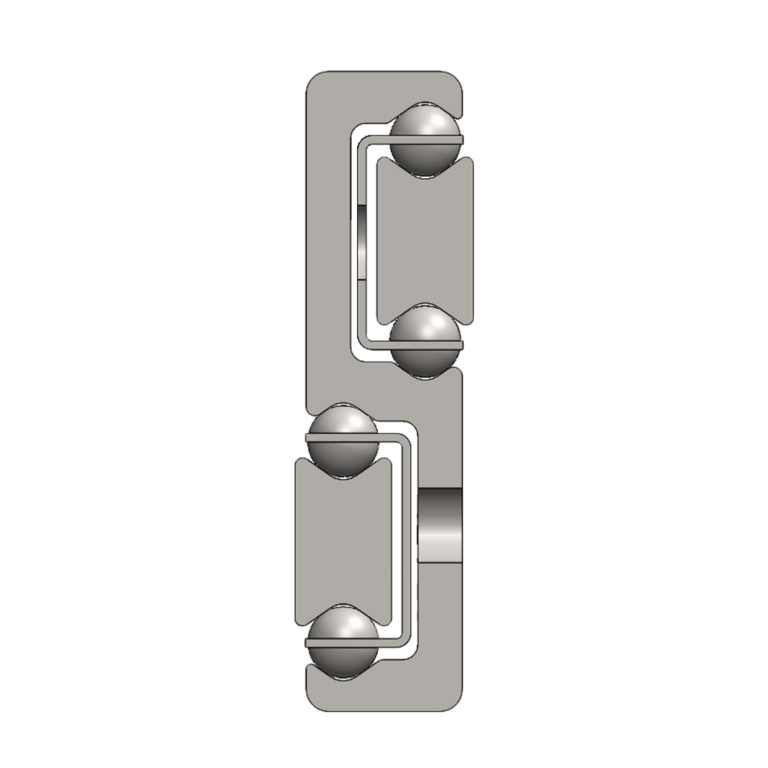

LTF |  |  | | STAHL | KUGELN | 1296 | |
HGS |  | | | STAHL/EDELSTAHL | KUGELN | 1400 |
| Produkt | Querschnitt | Gehärtete Laufbahnen | Auszug | Steifigkeit | Material | Läufer | Max. Belastung pro Läufer [n] Fx |
|---|---|---|---|---|---|---|---|

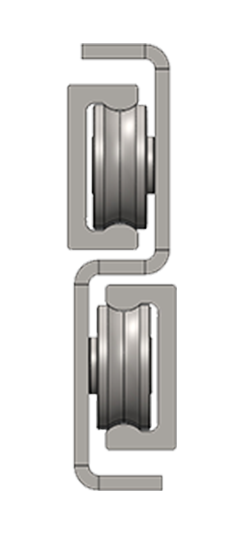

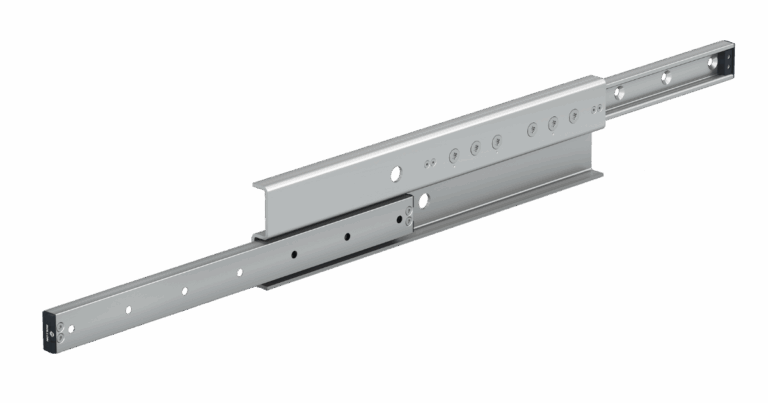

TLR...P  |  |  | | | STAHL | ROLLEN | 8326 |

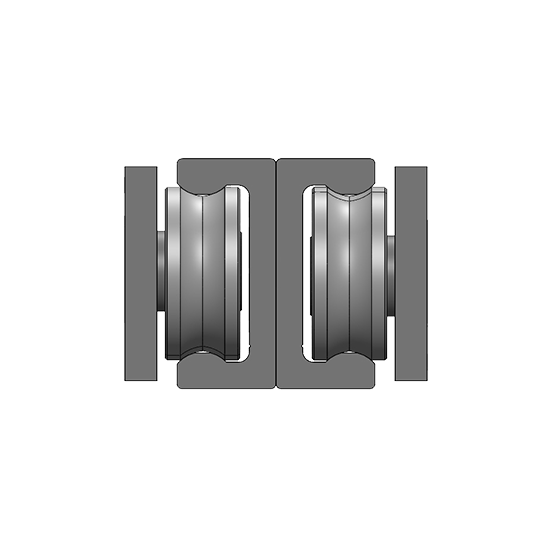

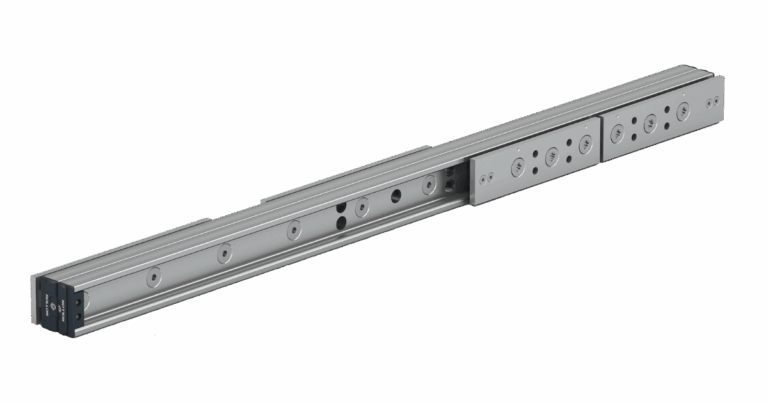

TLQ...P |  | |  | | STAHL | ROLLEN | 5357 |

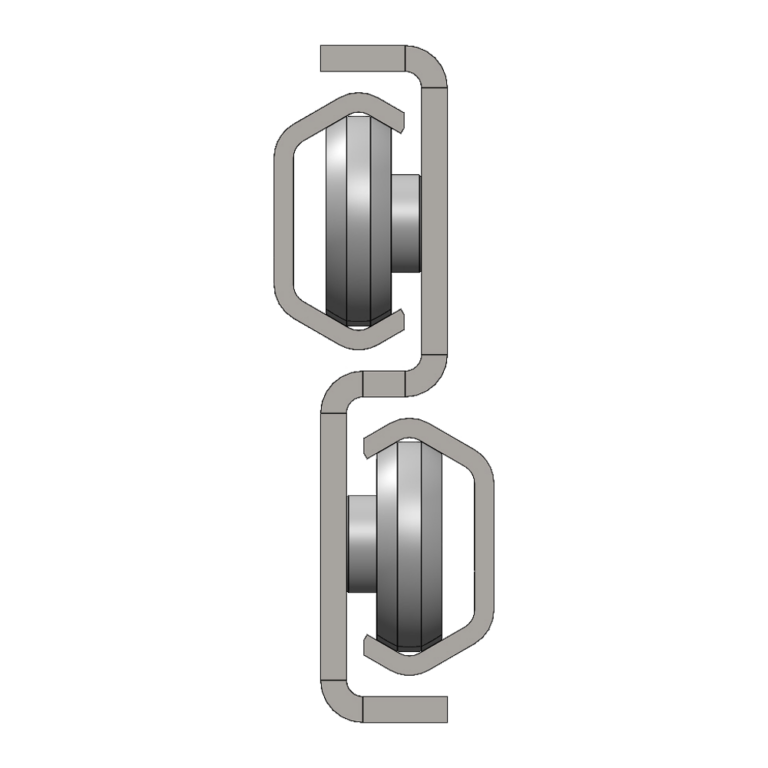

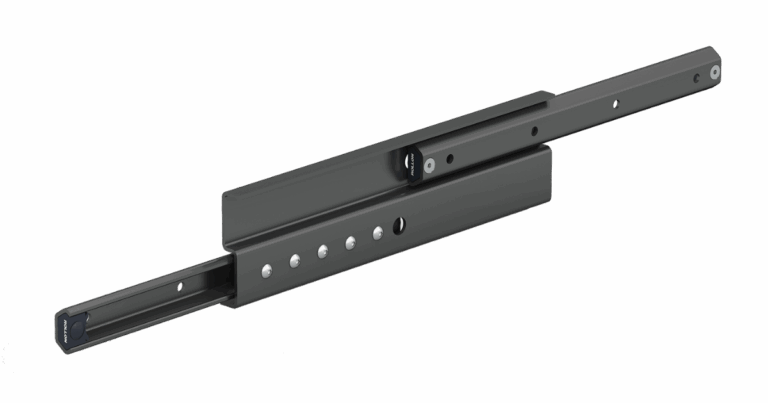

TLN...P |  | | | | STAHL | ROLLEN | 5094 |

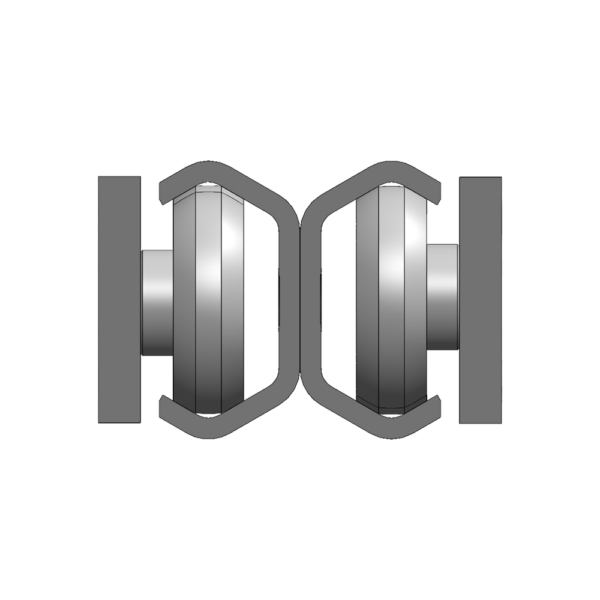

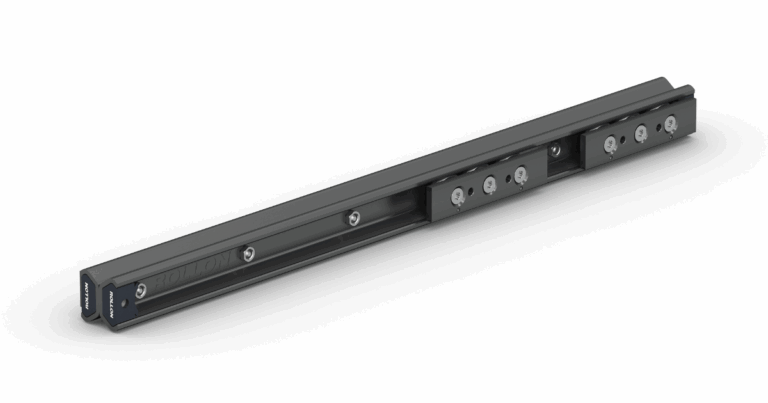

TQN...P |  | | | | STAHL | ROLLEN | 2251 |

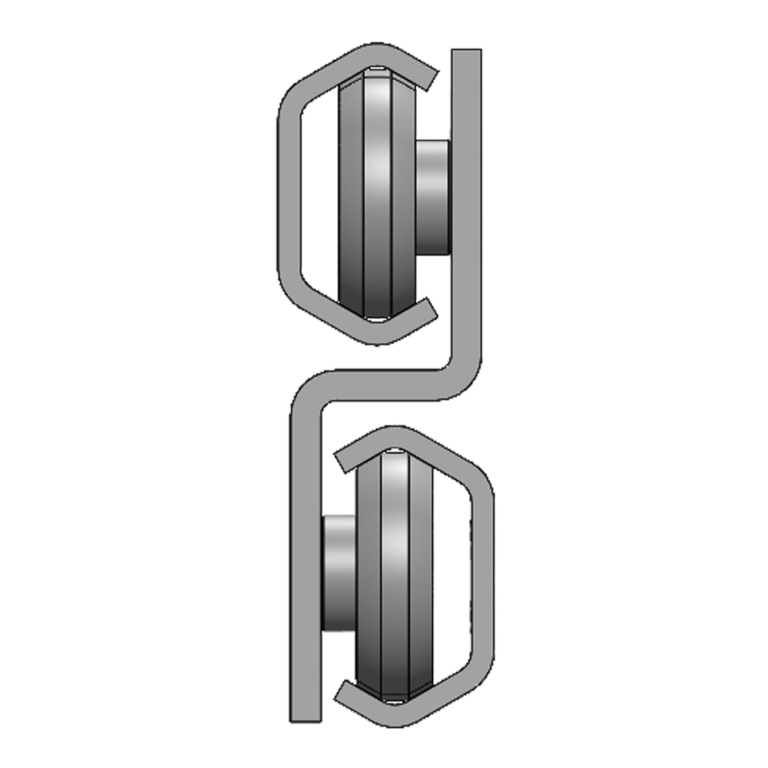

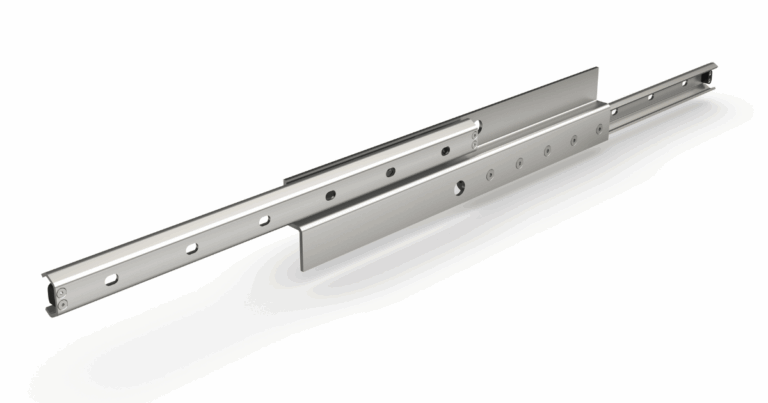

TLAX |  | | | EDELSTAHL | ROLLEN | 2133 | |

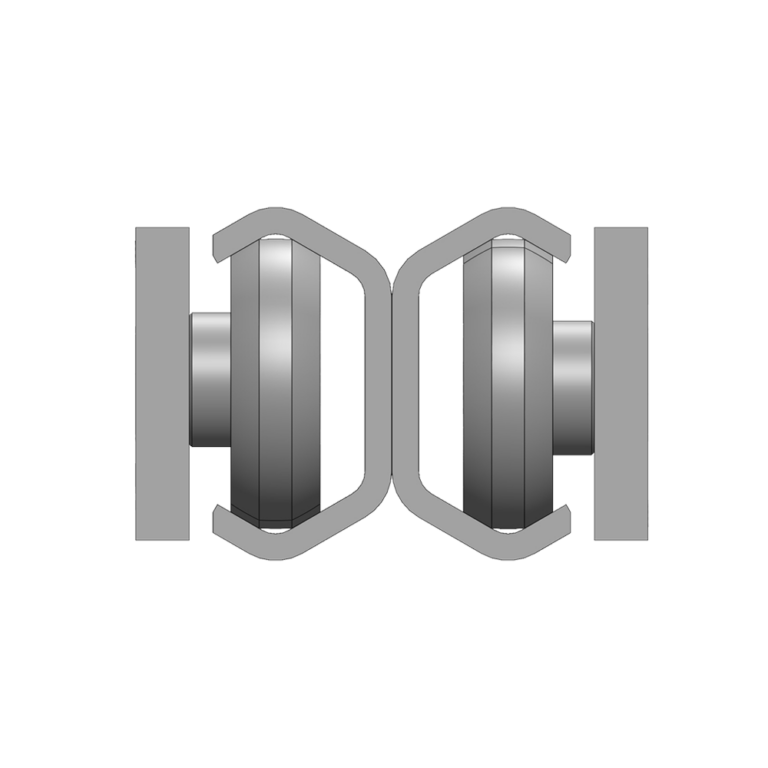

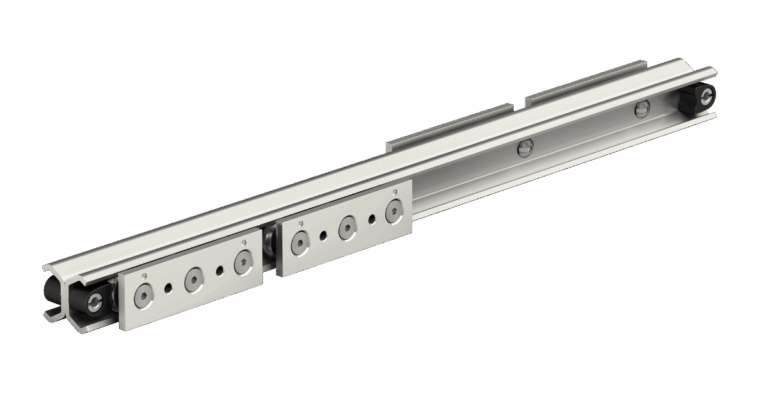

TQAX |  | | | EDELSTAHL | ROLLEN | 1880 |
| Produkt | Querschnitt | Gehärtete Laufbahnen | Auszug | Steifigkeit | Material | Läufer | Max. Belastung pro Läufer [n] Fx |
|---|---|---|---|---|---|---|---|

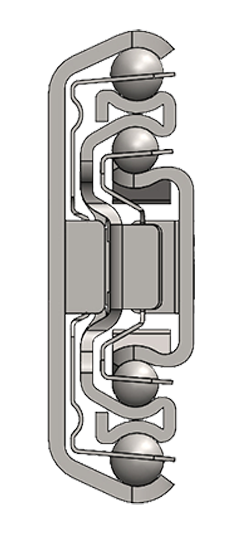

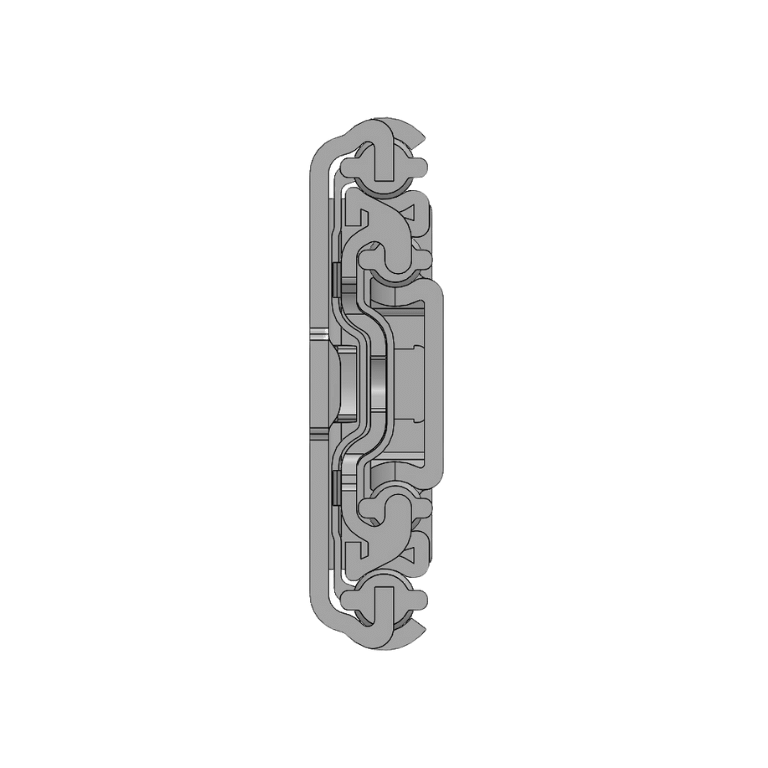

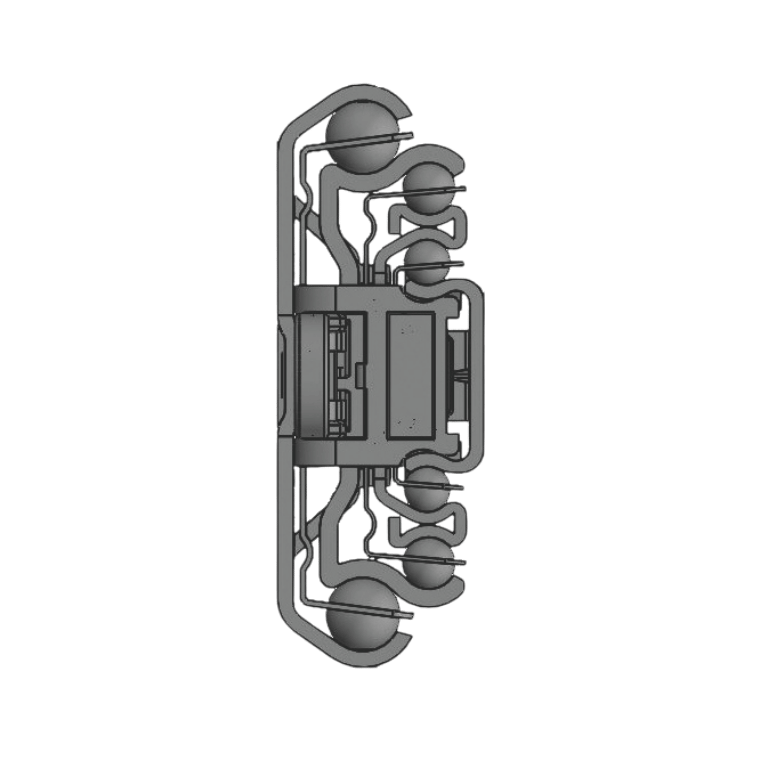

LRS |  |  | | STAHL | KUGELN | 780 | |

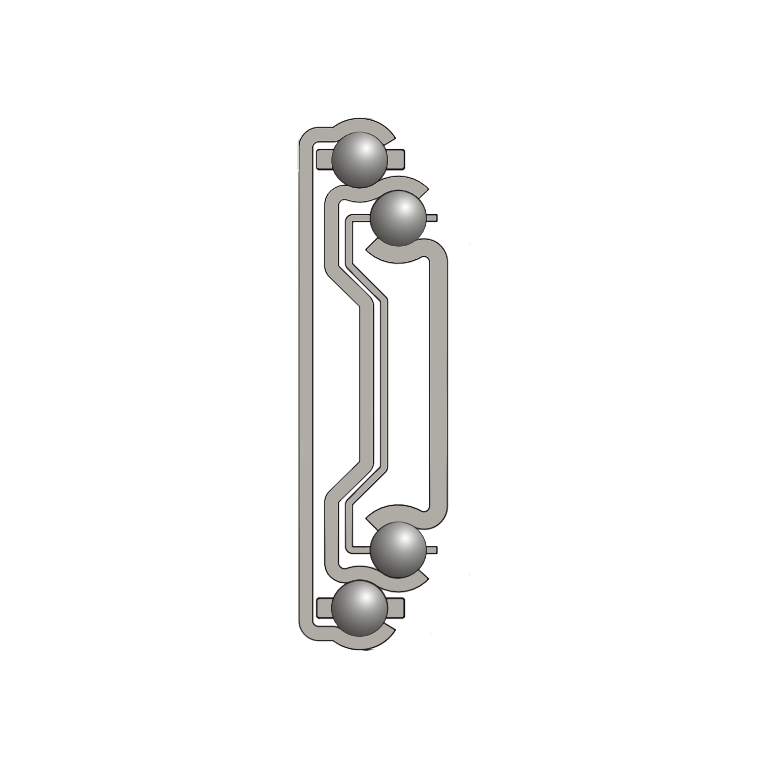

LFS |  | | | STAHL | KUGELN | 400 | |
LRS |  | | | STAHL | KUGELN | 3250 |
