Wie Verunreinigungen Linearführungen beeinträchtigen und wie man die richtige Lösung auswählt

Verschmutzung ist einer der kritischsten Faktoren, die die Leistung und Lebensdauer von Linearführungen beeinflussen. Tatsächlich reagieren nicht alle Führungen gleich, wenn sie Schmutz, Staub, Flüssigkeiten oder Chemikalien ausgesetzt sind. Daher ist es wichtig, den Führungstyp an die Anwendungsumgebung anzupassen. In diesem Artikel untersuchen wir, was Verschmutzung im Zusammenhang mit linearen Antriebssystemen bedeutet, wie sie sich auf die Leistung auswirkt und welche Konstruktionsmerkmale dazu beitragen, ihre Auswirkungen zu mindern.

In Lineartechnik-Anwendungen bezieht sich Verschmutzung auf alle Fremdstoffe, die die Reibung entlang der Lager der Führung erhöhen. Diese Reibung führt zu einer ungleichmäßigen Lastverteilung innerhalb des Lagers. Mit zunehmender Verschmutzung steigt das Risiko vorzeitigen Verschleißes oder sogar eines vollständigen Ausfalls der Führung. Aus diesem Grund ist die Bewertung der Umwelteinflüsse ein grundlegender Schritt bei der Auswahl einer Führung.

Um diese Bewertung zu vereinfachen, wird die Verschmutzung in der Regel in drei Hauptkategorien eingeteilt:

• Kontamination durch große Partikel
• Feine Partikelverunreinigungen
• Flüssigkeitsverschmutzung und chemische Verschmutzung

Jede Kategorie wirkt sich unterschiedlich auf die Leistung der Schiene aus, und nicht jede Schiene ist für jede Umgebung geeignet.

Grobe Partikelverschmutzung

Zu den großen Verunreinigungen zählen Sägespäne, Bearbeitungsspäne, Schweißspritzer und ähnliche Rückstände. Glücklicherweise lassen sich diese Verunreinigungen oft effektiv bewältigen, vorausgesetzt, die Schiene verfügt über geeignete Dichtungs- oder Abstreifelemente.

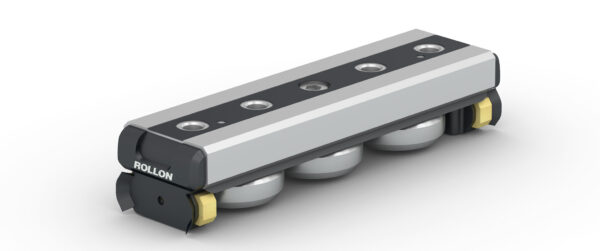

Beispielsweise sind Compact Rail-Laufwagen mit Abstreifern ausgestattet, die größere Verunreinigungen während der Bewegung des Laufwagens von der Lauffläche entfernen, sowie mit Seitendichtungen, die verhindern, dass Schmutz in die inneren Lager-Kontaktflächen gelangt.

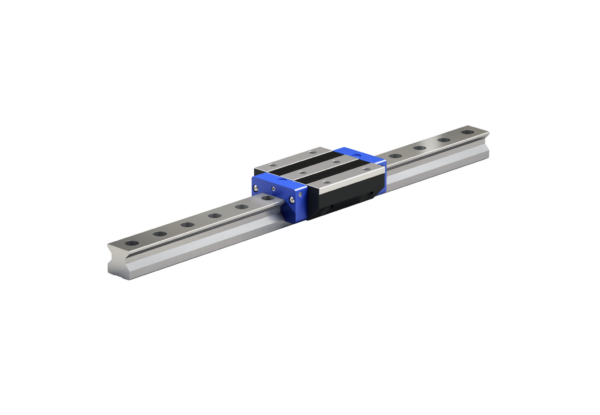

Profilschienenführungen wie MG Rail können ebenfalls mit Abstreifern und Dichtungen ausgestattet werden, die die Rollen im Inneren der Führung vor großen Partikeln schützen. Bei richtiger Konfiguration bieten diese Lösungen in der Regel auch in Umgebungen mit hohem Schmutzaufkommen eine gute Leistung.

Feine Partikelverschmutzung

Zu den feinen Verunreinigungen zählen Materialien wie sehr feiner Sand, Keramikstaub und Glasfaserpartikel. Da diese Partikel viele Standarddichtungen und Abstreifer umgehen können, stellen sie eine größere Herausforderung dar, insbesondere für Schienen mit offenen Kugelumlauf.

In solchen Umgebungen bieten vollständig abgedichtete Rollenlager eine hervorragende Beständigkeit. Die in Compact Rail- und X-Rail-Systemen verwendeten Rollenlager können beispielsweise feine Partikel auf der Lauffläche tolerieren.

Im Gegensatz dazu sollten Schienen mit freiliegenden Lagerkäfigen vermieden werden, wenn mit einer Belastung durch feine Partikel zu rechnen ist.

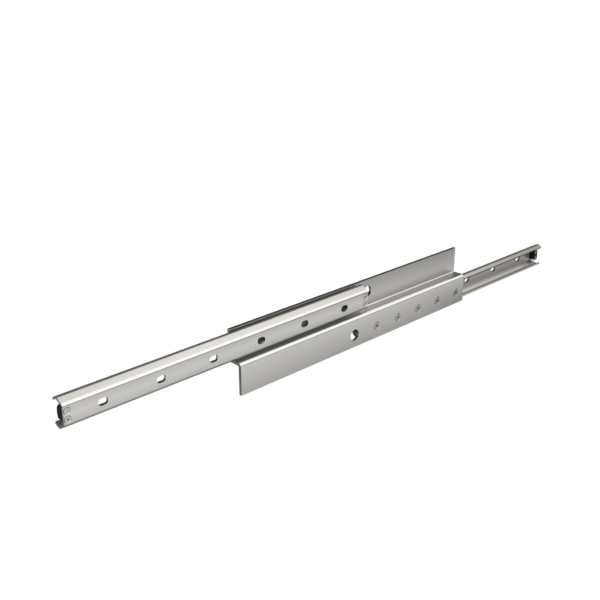

Für Teleskopanwendungen in verschmutzten Umgebungen bieten die Erweiterungsführungen von Rollon, wie TLN-P und TLAX, eine effektive Alternative. Zusätzlich zu den abgedichteten Lagern verfügen sie über Abstreifer, die Verunreinigungen aktiv aus der Schiene herausdrücken, wodurch sie sich hervorragend für raue oder partikelreiche Anwendungen eignen.

Flüssigkeits- und Chemikalienverschmutzung

Umgebungen mit Salzwasser, Abstrahlvorgängen oder chemischer Belastung erfordern einen anderen Ansatz. In diesen Fällen sind die Materialauswahl und die Oberflächenbehandlung entscheidend für die Gewährleistung der Haltbarkeit.

Rollon bietet mehrere auf diese Bedingungen zugeschnittene Material- und Beschichtungslösungen an, darunter:

• Komponenten aus Edelstahl, ideal für viele korrosive oder hygienische Umgebungen.
• Zink-Nickel- oder Nickel-Chrom-Beschichtung für Außen- oder Marineanwendungen.
• Vernickelung für Anwendungen mit Reinigungschemikalien (häufig in medizinischen und lebensmittelverarbeitenden Umgebungen).
• Oberflächengehärtete schwarze Nitritbeschichtung für Umgebungen mit hoher Beanspruchung, die eine erhöhte Haltbarkeit erfordern.

Die Wahl der richtigen Kombination aus Materialien und Beschichtungen schützt die Schiene vor Korrosion, Verschleiß und vorzeitiger Abnutzung durch Flüssigkeiten oder Chemikalien.

Auswahl der richtigen Schiene für Ihre Anwendung

Wenn Verschmutzungen eine Rolle spielen – sei es durch Partikel, Flüssigkeiten oder Chemikalien – hängen die Leistung und Lebensdauer einer Linearführung stark von der Wahl der richtigen Konfiguration ab. Die Dichtungskonstruktion, der Lager und die Materialauswahl beeinflussen alle, wie gut eine Führung ihre Umgebung handhaben kann.

Wenn Ihre Anwendung mit Verschmutzungen jeglicher Art konfrontiert sein könnte, kann die Beratung durch einen Rollon-Ingenieur dazu beitragen, dass die Linearführung von Anfang an richtig spezifiziert wird. Unser Ingenieurteam kann Sie bei der Bewertung von Umweltrisiken und der Ermittlung der optimalen Führungslösung für langfristige Zuverlässigkeit unterstützen.

Wenden Sie sich an einen Rollon-Ingenieur, um die beste Schiene für Ihre Anwendung auszuwählen.
