Nadel- und Kreuzrollenführungen: Funktionsweise und Einsatzbereiche

In diesem Artikel untersuchen wir die wesentlichen Unterschiede zwischen Nadel- und Kreuzrollenführungen sowie anderen Linearführungen und analysieren, wie man anhand spezifischer Anwendungsanforderungen die beste Option auswählt.

Nadel- und Kreuzrollenführungen unterscheiden sich in einigen grundlegenden Punkten von Kugelumlauf- oder Rollenprofilschienenführungen.

Der wesentlichste Unterschied liegt in der Art der verwendeten Lagerelemente. Nadel- und Kreuzrollenführungen basieren auf zylindrischen Rollen anstelle von Kugeln, die über die Länge der Führung verteilt sind. Diese Konstruktion führt zu einer deutlich größeren Kontaktfläche im Vergleich zu einer Kugelumlaufschiene, was sich direkt auf die Tragzahl, Steifigkeit und Bewegungsqualität auswirkt.

Kreuzrollenführungen verwenden relativ große zylindrische Rollen, die in einer abwechselnd gekreuzten Anordnung angeordnet sind, wobei jede Rolle in einem Winkel von 90° zur benachbarten Rolle positioniert ist. Diese gekreuzte Anordnung sorgt für einen äußerst präzisen Eingriff zwischen den Rollen und den Laufflächen und ermöglicht eine hohe Positioniergenauigkeit sowie eine gleichmäßige Linearbewegung.

Nadellagerführungen hingegen verwenden hohe, dünne, nadelartige Rollen, die entlang der Schienenlänge in einer Reihe übereinander angeordnet sind. Diese Geometrie maximiert die Kontaktfläche zwischen den Rollen und den Laufflächen, wodurch die Schiene wesentlich höhere Lasten aufnehmen und eine erhöhte Steifigkeit erreichen kann.

Daher werden Kreuzrollenführungen in der Regel für Anwendungen gewählt, die eine Kombination aus hoher Tragzahl und sehr hoher Präzision erfordern, während Nadelrollenführungen bevorzugt werden, wenn maximale Tragzahl und Steifheit entscheidend sind. Darüber hinaus sind die Rollen in Nadel- und Kreuzrollenführungen im Gegensatz zu Profilschienenführungen, bei denen die Lagerelemente im Laufwagenblock umlaufen, in ihrer Position fixiert. Diese nicht umlaufende Konstruktion trägt zu sehr gleichmäßigen und leisen Bewegungseigenschaften bei.

Auswahl der richtigen Schiene für die richtige Anwendung

Das Portfolio der Rollon Group – unter der Marke Rosa Sistemi – umfasst zahlreiche Nadel- und Kreuzrollenlösungen, die auf unterschiedliche Leistungsanforderungen zugeschnitten sind.

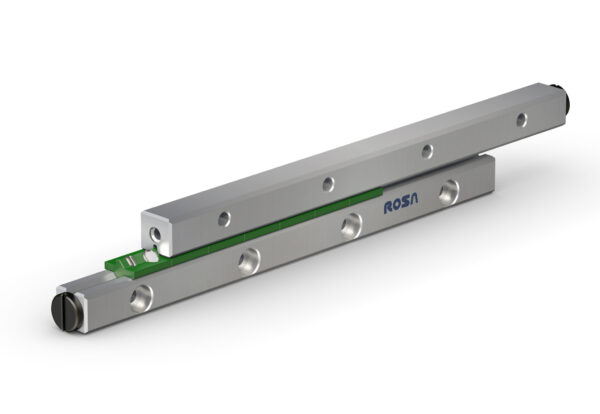

Die GR-Schiene wird beispielsweise in Anwendungen mit relativ hoher Belastung eingesetzt, die eine sehr gleichmäßige, präzise und zuverlässige Linearbewegung ohne Spiel erfordern. Sie ist mit Käfigen aus Stahl, Polyamid, Messing oder Aluminium erhältlich, wodurch eine Anpassung an verschiedene Betriebsbedingungen und Umgebungen möglich ist. Typische Anwendungen sind hochpräzise Werkzeugmaschinen, optische Geräte, medizinische Scanner und Laborgeräte.

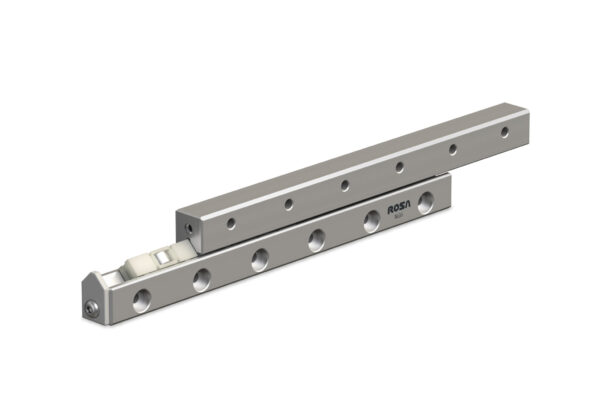

Eine weitere Lösung ist die NG-Kreuzrollenführung, die auf besonders hohe Steifigkeit bei kompakter Bauform ausgelegt ist. Dadurch eignet sie sich gut für Anwendungen, bei denen der Einbauraum begrenzt ist, aber dennoch hohe Leistung gefordert wird.

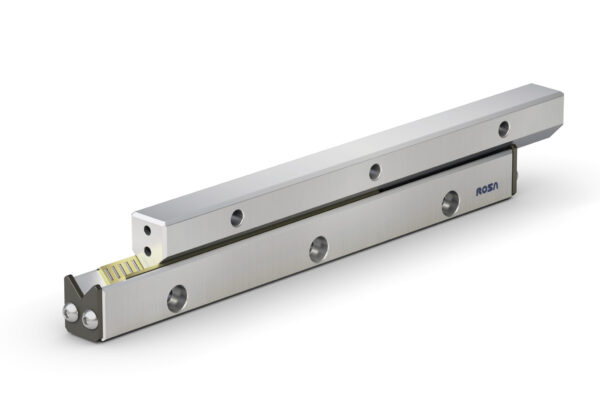

Für noch höhere Tragzahlen und Steifigkeit stehen die RM RV-Nadelführungen zur Verfügung. Diese Führungen werden in ähnlichen Anwendungen wie Kreuzrollenführungen eingesetzt, werden jedoch speziell ausgewählt, wenn maximale Steifigkeit und Tragzahl bei gleicher Grundfläche erforderlich sind. Typische Beispiele sind Führungen für EDM-Maschinen, Schleifsysteme, Schweißgeräte sowie Crimp- oder Pressmaschinen. Zur Erfüllung spezifischer Anwendungsanforderungen stehen verschiedene Käfigmaterialien und Rollenkonfigurationen zur Verfügung.

RM RV needle roller guide

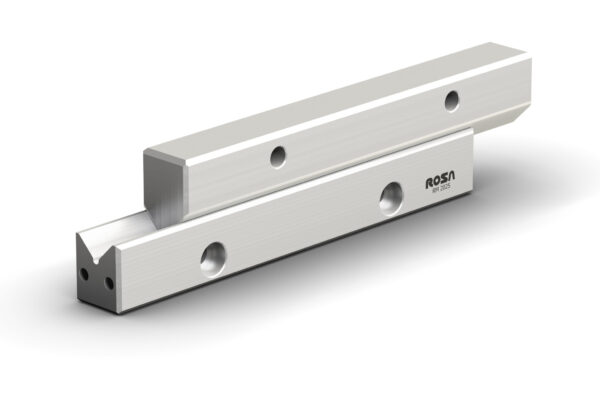

Das Portfolio umfasst außerdem RM/RVA-Schienen und M/V-Schienen. Im Gegensatz zu den anderen Lösungen verwenden diese Schienen Vollkontakt-Wälzlager anstelle von Lagerelementen und bieten so einen alternativen Ansatz für bestimmte Anwendungsanforderungen. Sie werden typischerweise in Anwendungen mit niedrigen Drehzahlen eingesetzt, die maximale Steifigkeit erfordern, wie beispielsweise Anlagen zur Substratbearbeitung, Druckmaschinen sowie Maschinen zur Marmor- und Glasbearbeitung.

M/V and RM/RVA guides

Um die für ihre spezifische Anwendung am besten geeignete Schiene zu ermitteln, können Ingenieure die unter my.rollon.com verfügbaren Auswahltools nutzen.
