Modline

Langer Hub mit Riemen ist möglich

Linearachsen mit Zahnriemen. Prismatische,
Laufrollen- oder Profilschienenführungen

Ideal für die Kombination mit Tecline Lineareinheiten zur Erstellung von mehrachsigen kartesischen Systemen

Patentierte kurze Riemenlösung
für lange Hübe

Lange Hübe mit Riemenachsen sind jetzt
dank einer von Rollon patentierten
Lösung möglich

Verschiedene Antriebssysteme

Modline Lineareinheiten sind mit verschiedenen
Bewegungssystemen erhältlich:
• Kugelumlaufführungen
• prismatische Rollenführungen

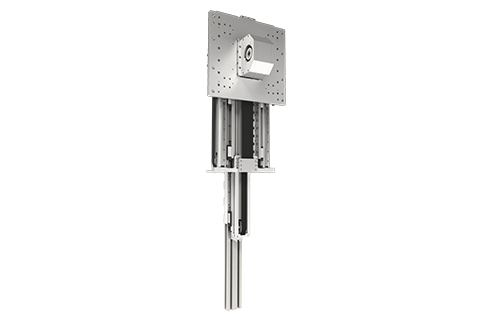

Vertikale Lösung

ZCR/ZCH sind die ideale Lösung für vertikale Bewegungen:
• fester Laufwagen und bewegliches Profil
• Omega-Riemen-System

Große Auswahl an Profilen

Die Aluminiumprofile sind in verschiedenen Größen erhältlich:
60 – 65 – 80 – 90 – 100 – 105 – 140 – 170 – 200 – 220 – 230 – 280 – 360 (mm)

Vielseitig für Mehrfachkonfigurationen

Optimale Zuverlässigkeit in
verschmutzten Umgebungen

Informieren Sie sich über die technischen Details und
wählen Sie Ihre Modline Lineareinheit aus.

ProduktFührungAntriebSchutzMax. Belastung pro Läufer [n]Max. Fahrgeschwindigkeit [m/s]Max. Beschleunigung [m/s2]Wiederholgenauigkeit [mm]
MCR
KUGELUMLAUF/ROLLENLÄUFER
ZAHNRIEMEN
Halbgeschützt
3984
5
50
± 0.01
MCH
KUGELUMLAUF/ROLLENLÄUFER
ZAHNRIEMEN
Halbgeschützt
3984
5
50
± 0.01
TCR TCS
KUGELUMLAUF/ROLLENLÄUFER
ZAHNRIEMEN
9960
5
50
± 0.01
ZCH
KUGELUMLAUF/ROLLENLÄUFER
ZAHNRIEMEN
7470
4
25
± 0.01
ZCR
KUGELUMLAUF/ROLLENLÄUFER
ZAHNRIEMEN
7470
4
25
± 0.01
