Guide lineari a rullini o a rulli incrociati: come funzionano e dove vengono utilizzate

In questo articolo esaminiamo le principali differenze tra le guide lineari a rullini e a rulli incrociati e le altre tecnologie di guida, analizzando come scegliere l’opzione più adatta in base alle specifiche esigenze applicative.

Le guide lineari a rullini e a rulli incrociati si differenziano dalle guide a ricircolo di sfere o a cuscinetti per alcuni aspetti fondamentali.

La differenza più significativa è il tipo di elemento volvente utilizzato. Le guide lineari a rullini e a rulli incrociati utilizzano rulli cilindrici anziché sfere, distribuiti lungo la lunghezza della guida. Questo design garantisce un’area di contatto molto più ampia rispetto a una guida a ricircolo di sfere, un fattore che influisce direttamente sulla capacità di carico, sulla rigidità e sulla qualità del movimento.

Le guide a rulli incrociati utilizzano rulli cilindrici relativamente grandi disposti in una configurazione incrociata alternata, con ciascun rullo posizionato ad un angolo di 90° rispetto a quello adiacente. Questa disposizione incrociata crea un accoppiamento estremamente preciso tra i rulli e le piste di scorrimento, supportando un’elevata precisione di posizionamento e un movimento fluido.

Le guide a rullini, al contrario, utilizzano rulli alti, sottili e affusolati disposti in fila uno dietro l’altro per tutta la lunghezza della guida. Questa geometria massimizza l’area di contatto tra i rulli e le piste di scorrimento, consentendo alla guida di sopportare carichi molto più elevati e di garantire una maggiore rigidità.

Di conseguenza, le guide lineari a rulli incrociati vengono solitamente scelte per applicazioni che richiedono elevata capacità di carico e precisione, mentre le guide a rullini sono ideali quando capacità di carico e rigidità sono fondamentali. Inoltre, a differenza delle guide profilate, in cui gli elementi volventi ricircolano all’interno del pattino, i rulli nelle guide a rullini e a rulli incrociati sono fissati in posizione. Questo design senza ricircolo contribuisce a garantire movimenti molto fluidi e silenziosi.

Scegliere la guida giusta per l’applicazione giusta

Il portfolio del Gruppo Rollon, con il brand Rosa Sistemi, comprende diverse soluzioni a rullini e a rulli incrociati, progettate per soddisfare diverse esigenze applicative.

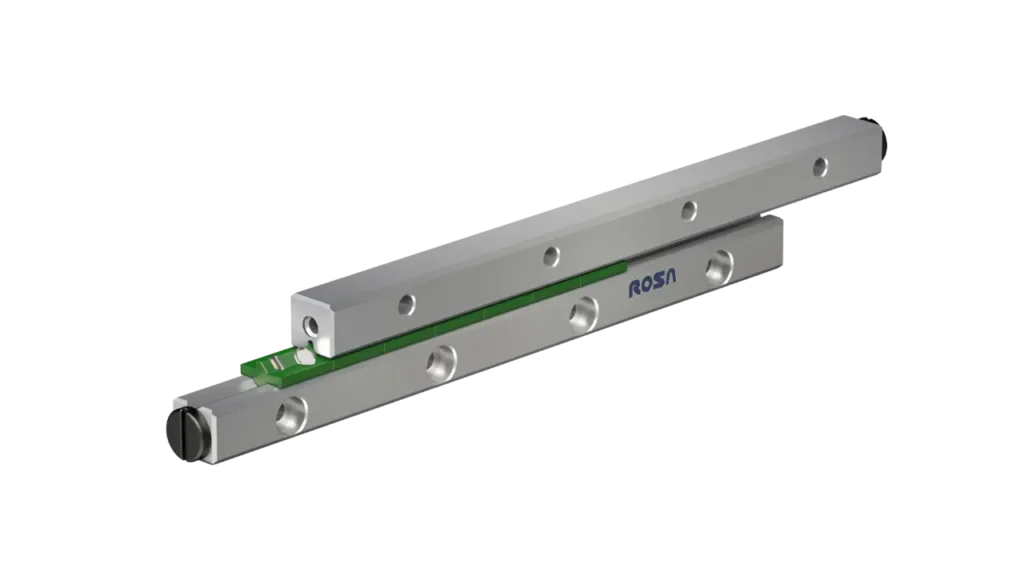

La guida GR, ad esempio, viene utilizzata in applicazioni con carichi relativamente elevati che richiedono un movimento lineare molto fluido, preciso e affidabile, con zero gioco. È disponibile con gabbie in acciaio, poliammide, ottone o alluminio, consentendone l’adattamento a diverse condizioni operative e ambientali. Tra le applicazioni tipiche figurano macchine utensili ad alta precisione, apparecchiature ottiche, scanner medici e attrezzature di laboratorio.

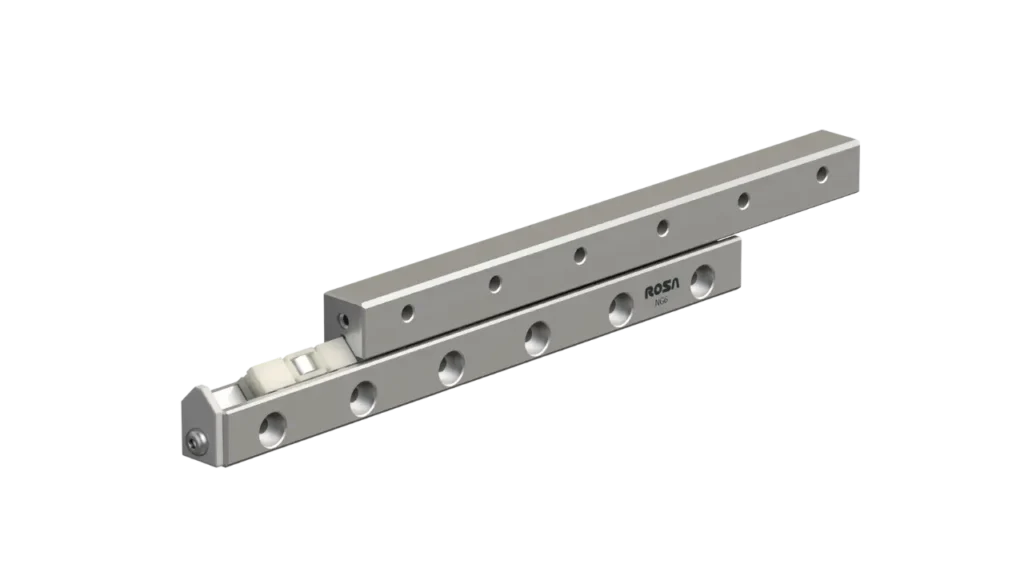

Un’altra soluzione è la guida lineare a rulli incrociati NG, progettata per offrire una rigidità particolarmente elevata in un formato compatto. Ciò la rende particolarmente adatta ad applicazioni in cui lo spazio di installazione è limitato ma sono comunque richieste prestazioni elevate.

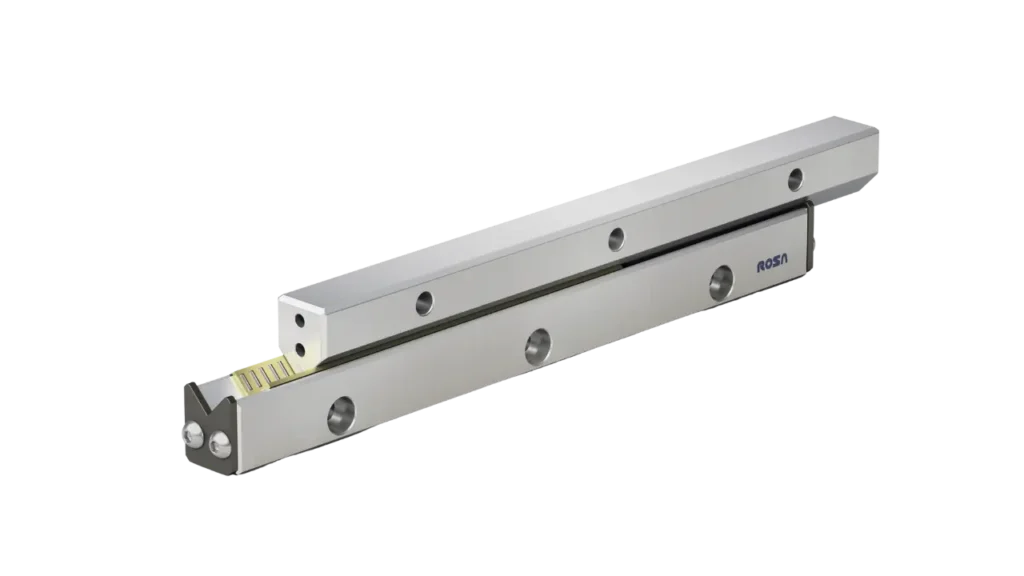

Per capacità di carico e rigidità ancora maggiori, sono disponibili le guide lineari a rullini RM RV. Queste guide vengono impiegate in applicazioni simili a quelle delle guide lineari a rulli incrociati, ma vengono scelte specificatamente quando sono richieste massima rigidità e capacità di carico a parità di ingombro. Esempi applicativi comuni includono macchine per elettroerosione, sistemi di rettifica, attrezzature per saldatura e macchine per aggraffatura o pressatura. Sono disponibili vari materiali per le gabbie e diverse configurazioni dei rullini per soddisfare le esigenze specifiche.

Guide a rullini RM RV

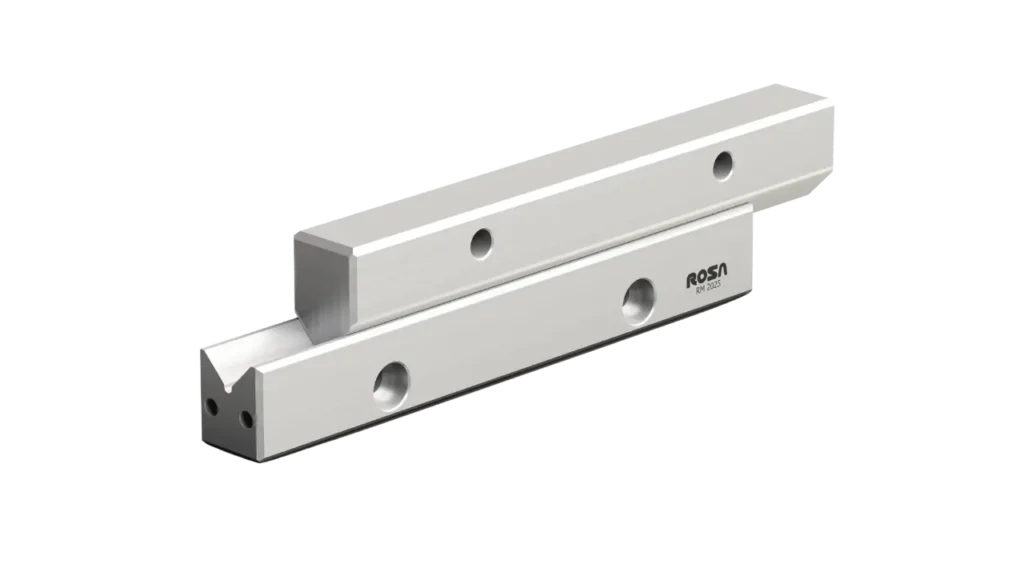

La gamma comprende anche le guide RM/RVA e guide M/V. A differenza delle altre soluzioni, queste guide utilizzano un rivestimento antifrizione, offrendo un approccio alternativo per determinate esigenze applicative. Sono tipicamente impiegate in applicazioni a bassa velocità che richiedono la massima rigidità, come le apparecchiature per la lavorazione dei substrati, le macchine da stampa e le macchine per la lavorazione del marmo e del vetro.

Guide M/V e RM/RVA

Per individuare la guida più adatta alla specifica applicazione, gli ingegneri possono utilizzare gli strumenti di selezione disponibili su my.rollon.com.
