Linearachse mit Zahnriemen oder Kugelgewindetrieb: So steigern Sie Ihre Effizienz durch Automatisierung

Wenn in einem Maschinendesign eine kontrollierte lineare Bewegung gefordert ist, ist die Entscheidung zwischen Zahnriemen- und Kugelgewindetrieb weit mehr als ein technisches Detail. Denn nur die passende Antriebstechnik ermöglicht eine effiziente Automatisierung und damit echte Effizienzsteigerung. Eine falsche Wahl führt hingegen schnell zu Engpässen, die später nur schwer und kostspielig zu beheben sind.

In vielen Anwendungen vergleichen Konstrukteure letztendlich eine Linearachse mit Zahnriemenantrieb mit einer Linearachse mit Kugelgewindetrieb. Wer die Unterschiede zwischen beiden Konzepten versteht, kann eine Lösung wählen, die die tatsächlichen Prioritäten der Maschine widerspiegelt, statt sich auf allgemeine Faustregeln zu verlassen.

Das Sortiment von Rollon umfasst sowohl riemengetriebene Linearachsen als auch Linearachsen mit Kugelgewindetrieb. So können Konstrukteure mit einem einzigen Partner zusammenarbeiten und gleichzeitig jede Achse passgenau auf ihre Aufgabe auslegen. Das erleichtert den Aufbau von Automatisierungssystemen, die schnell, genau und zuverlässig arbeiten, ohne dass Überdimensionierungen oder Leistungseinbußen in Kauf genommen werden müssen.

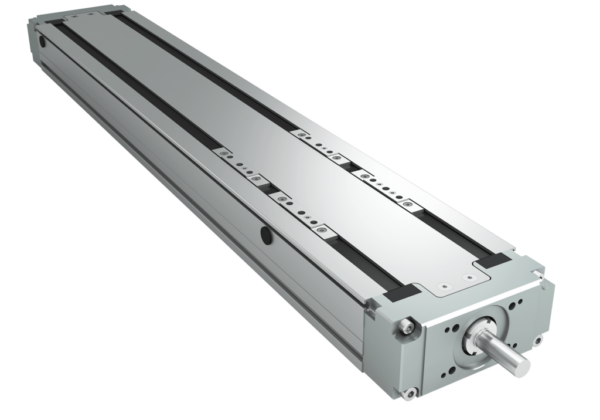

Linearachse mit Zahnriemen: Dynamik, Geschwindigkeit und lange Hübe

Eine Linearachse mit Zahnriemenantrieb zeichnet sich durch hohe Dynamik und längere Verfahrwege aus. Anstatt eine Spindel zu drehen, wird das Motordrehmoment auf einen Zahnriemen übertragen, der den Führungswagen zumentlang der Linearführung bewegt. Diese Konstruktion reduziert die bewegte Masse und umgeht die Einschränkungen, die Kugelumlaufspindeln bei hohen Geschwindigkeiten oder sehr langen Hüben haben.

Eine riemengetriebene Linearachse ist oft die bevorzugte Option, wenn Lasten schnell und wiederholt über größere Distanzen verfahren werden sollen. Typische Beispiele sind Palettierzellen, Portalsysteme, Verpackungslinien, Transfersysteme in der Montage und viele Anwendungen in der Materialhandhabung.

Ein weiterer Vorteil ist die Hublänge: Riemengetriebene Linearachsen können problemlos mehrere Meter Verfahrweg auf einer Achse verfahren, was die mechanische Konstruktion größerer Maschinen oder linearer Transfersysteme vereinfacht. Statt mehrere kürzere Achsen zu kombinieren, können Ingenieure häufig eine einzelne längere riemengetriebene Achse verwenden, wodurch die Anzahl der Komponenten, die Komplexität des Steuerungssystems und die potenziellen Ursachen für Fehlausrichtungen reduziert werden.

Außerdem führt der Riemen eine gewisse Elastizität in das System ein, was bei Handhabungsanwendungen in der Regel akzeptabel oder sogar vorteilhaft ist, für Anwendungen mit sehr engen Positionierungstoleranzen jedoch weniger geeignet ist. Eine Linearachse mit Zahnriemen muss außerdem hinsichtlich Umgebungstemperatur, Wärmeeinträgen in Maschinennähe und Arbeitszyklus bewertet werden. Temperaturänderungen beeinflussen Riemenspannung und -dehnung und können die Wiederholgenauigkeit beeinträchtigen, wenn sie bei Auslegung und Inbetriebnahme nicht berücksichtigt werden.

Die riemengetriebenen Linearachsen der Linearachsen-Reihe sind genau für solche Szenarien ausgelegt. Sie bieten hohe Geschwindigkeiten, lange Hübe und verschiedene Profilgrößen und Führungstechnologien und bieten Konstrukteuren eine Vielzahl von Konfigurationen, um Dynamik, Belastbarkeit und Integrationsbeschränkungen an die tatsächlichen Anforderungen der Anwendung anzupassen.

Linearachse mit Kugelgewindetrieb: Präzision und Kraft für anspruchsvolle Prozesse

Es gibt zahlreiche Situationen, in denen Geschwindigkeit allein nicht ausreicht. Wenn der Prozess exakte, wiederholbare Positionierung oder hohe Vorschubkräfte verlangt, ist eine Linearachse mit Kugelgewindetrieb meist die passendere Wahl. Hier wandelt ein Kugelgewindetrieb die Motorrotation in eine lineare Bewegung um, wobei zwischen Spindel und Mutter Kugeln zirkulieren, um das Spiel zu minimieren und eine gleichmäßige, konsistente Bewegung zu gewährleisten.

Einer der wichtigsten Vorteile der Kugelgewindetechnik ist die Positioniergenauigkeit und Wiederholgenauigkeit. In Montageprozessen oder bei bestimmten Achsen von Werkzeugmaschinen kann der Prozess nur stabil bleiben, wenn die Achse jedes Mal exakt an derselben Position stoppt. Die Steifigkeit der Kugelgewindespindel, kombiniert mit geringem Umkehrspiel und hoher mechanischer Effizienz, ermöglicht sehr enge Wiederholgenauigkeitswerte,  was sich direkt in stabilerer Qualität und weniger Ausschuss niederschlagen kann.

Auch bei der Kraftübertragung hat die Linearachse mit Kugelgewindetrieb Vorteile. Dank der mechanischen Eigenschaften von Spindel und Kugeln können diese Antriebe hohe Vorschubkräfte selbst bei vergleichsweise niedrigen Geschwindigkeiten erzeugen.

Kugelgewindetriebe haben allerdings natürliche Grenzen bei Maximalgeschwindigkeit und Hublänge, da die Spindel bei zu hohen Drehzahlen oder sehr langen frei tragenden Längen zu Schwingungen neigen kann. Daher kommen sie häufiger bei mittleren Hüben und moderaten Geschwindigkeitsanforderungen zum Einsatz. Zudem sind Temperatur- und Schmierstoffmanagement wichtig, da entstehende Wärme im Spindelsystem die Leistung beeinflussen kann, wenn sie nicht kontrolliert wird.

Zahnriemenantrieb vs. Kugelgewindetrieb

Der Vergleich von Zahnriemenantrieb und Kugelgewindetrieb dreht sich im Kern darum, die Antriebstechnologie an die Leistungsprioritäten der Maschine anzupassen. Muss eine Achse schnell und mit hoher Taktzahl über lange Distanzen verfahren und sind die Anforderungen an die Positioniergenauigkeit moderat, ist eine Linearachse mit Zahnriemenantrieb oft die praktischste Option.

Muss eine Achse dagegen hochrepetitive Bewegungen unter Last ausführen oder auf begrenztem Raum eine erhebliche Schubkraft liefern, wird eine Linearachse mit Kugelgewindetrieb typischerweise zur bevorzugten Lösung. In diesen Anwendungen sind die genauere Positionssteuerung und die höhere Kraftkapazität wichtiger als die absolute Geschwindigkeit oder die maximale Hublänge. Die etwas komplexere Mechanik der Kugelgewindetriebe wird durch eine verbesserte Prozessstabilität und eine gleichmäßigere Produktqualität ausgeglichen.

In vielen Automatisierungssystemen ist die beste Lösung sogar eine Kombination aus beiden Konzepten. Eine langhubige Linearachse mit Zahnriemenantrieb übernimmt den schnellen Transfer zwischen Stationen, während kugelgewindetriebene Kurzhubachsen an den Stationen für präzise Positionierung oder kraftgeregelte Bewegungen sorgen. Auf diese Weise lässt sich die Effizienzsteigerung durch Automatisierung auf Systemebene erreichen, statt jede Achse isoliert zu optimieren.

Rollon-Lösungen für spezifische Anforderungen

Eine der Stärken von Rollon ist die Möglichkeit, ein breites, modulares Portfolio an Aktuatoren anzubieten, anstatt einer einzigen Standardlösung. Innerhalb der Linearachsen-Reihe können Ingenieure zwischen riemengetriebenen Linearachsen für dynamische, langhubige Bewegungen und kugelgewindetriebenen Linearachsen für präzise, kraftintensive Prozesse wählen.

Durch die Kombination einer Linearachse mit Zahnriemen dort, wo Geschwindigkeit und Hub im Vordergrund stehen, mit einer Linearachse mit Kugelgewindetrieb, wo Präzision und Kraft entscheidend sind, lassen sich Maschinen entwickeln, die tatsächlich eine Effizienzsteigerung durch Automatisierung ermöglichen.
