Dynamische Last vs. Statische Last: Unterschiede und Anwendungen- Rollon GmbH

Beim Auslegen von Linearsystemen ist es entscheidend, den Unterschied zwischen dynamischer Last und statischer Last zu verstehen. Diese beiden Konzepte beeinflussen die Leistung von Linearführungen unter verschiedenen Bedingungen und wirken sich direkt auf die Zuverlässigkeit, Lebensdauer und Sicherheit der Maschinen aus. Ganz gleich, ob Sie eine präzise Montagemaschine oder ein robustes Verpackungssystem konstruieren: Wer weiß, wie die dynamische Lastverteilung funktioniert, trifft die bessere Komponentenauswahl.

Was ist eine dynamische Last?

Eine dynamische Last bezeichnet eine Kraft oder ein Gewicht, das sich mit der Zeit verändert. Dazu zählen Kräfte, die durch bewegliche Teile, Vibrationen oder wiederholtes Starten und Stoppen entstehen. Bei linearen Bewegungen sind Linearführungen, Laufwagen und Linearachsen diesen wechselnden Belastungen ausgesetzt.

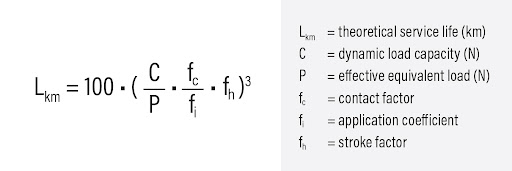

Dynamische Belastungen können in ihrer Intensität und Richtung variieren, was bedeutet, dass die Linearführung in der Lage sein muss, diese schwankenden Kräfte ohne Verformung oder vorzeitigen Verschleiß aufzunehmen. Aus diesem Grund ist die dynamische Tragzahl ein entscheidendes Kriterium bei der Auswahl von Linearführungen.

Moderne Linearführungen wie die Compact Rail von Rollon sind speziell darauf ausgelegt, dynamische Last effizient aufzunehmen. Ihr selbstjustierendes Design macht sie besonders zuverlässig in Anwendungen mit Vibrationen oder Ausrichtungsfehlern. Dies trägt dazu bei, dynamische Belastungen gleichmäßiger entlang der Linearführung zu verteilen, was eine gleichmäßigere Bewegung und eine längere Lebensdauer der Komponenten gewährleistet.

Beispiele für dynamische Lastverteilung bei Linearkomponenten

Dynamische Lastverteilung beschreibt, wie sich Belastungen während der Bewegung über die Kontaktflächen verteilen. Ein typisches Beispiel: ein automatisierter Portalroboter, der Bauteile auf mehreren Achsen bewegt. Beim Beschleunigen, Bremsen oder Richtungswechsel treten auf jeder Achse unterschiedliche Kräfte auf. Die Linearführung muss diese Kräfte gleichmäßig verteilen, um lokale Überlastung zu vermeiden.

Die Mono Rail von Rollon ist ein gutes Beispiel für eine Linearführung, die auch unter anspruchsvollen dynamischen Bedingungen zuverlässig arbeitet. Ihre hohe Steifigkeit und Tragfähigkeit ermöglichen präzise Bewegungen selbst bei dauerhafter dynamischer Belastung.

In Bereichen wie Verpackung, Robotik oder Materialhandling, wo häufige Starts und Stopps vorkommen, entscheidet die Qualität der dynamischen Lastverteilung oft über Systemgenauigkeit und Wartungsbedarf.

Was ist eine statische Last?

Statische Lasten sind Kräfte, die über längere Zeit konstant wirken – ohne Veränderung von Richtung oder Größe. Bei linearen Komponenten bezeichnet die statische Belastung in der Regel die maximale Belastung, die eine Führung im Ruhezustand ohne bleibende Verformung aufnehmen kann.

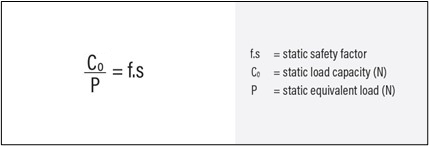

Die statische Tragzahl gibt an, wie hoch diese Last maximal sein darf. Wichtig ist dies etwa wenn sich die Anlage im Stillstand befindet oder wenn schwere Teile über längere Zeiträume an ihrem Platz gehalten werden müssen. Auch ohne Bewegung darf die Führung keine dauerhafte Positionsänderung oder Verformung zeigen.

Beispielsweise eignet sich die Compact Rail aufgrund ihrer robusten Konstruktion ideal für Anwendungen, bei denen sowohl dynamische als auch statische Belastungen zuverlässig bewältigt werden müssen. Dank ihrer Konstruktion behält sie ihre Belastbarkeit auch dann bei, wenn die Anlage über längere Zeiträume im Leerlauf ist.

Typische Einsatzbereiche für statische Lasten

Statische Lasten treten vor allem in Vorrichtungen, Lagersystemen oder geparkten Anlagen auf. In Türsystemen von Zügen beispielsweise sorgt die Compact Rail dafür, dass die Türen bei Winddruck oder durch ihr Eigengewicht zuverlässig offen oder geschlossen bleiben.

In Industriemaschinen wie CNC-Arbeitstischen bietet die Mono Rail eine hohe statische Belastbarkeit, um den Tisch während der Bearbeitung präzise zu positionieren und sicherzustellen, dass die Teile innerhalb enger Toleranzen gefertigt werden.

Vergleich: Dynamische vs. statische Last bei Rollon-Komponenten

In der Praxis treten fast immer beide Lastarten auf. Eine Führung, die statische Lasten nicht bewältigt, kann sich im Stillstand dauerhaft verformen, während eine schlechte dynamische Belastbarkeit zu ungleichmäßiger Abnutzung und Vibrationen während der Bewegung führen kann.

Die Compact Rail eignet sich besonders für Umgebungen mit Ausrichtungsfehlern, Schmutz oder Vibrationen. Ihre selbstjustierenden Eigenschaften verbessern die dynamische Lastverteilung und machen sie ideal für anspruchsvolle Anwendungen.

Die Mono Rail hingegen ist die richtige Wahl bei maximaler Präzision und hoher Steifigkeit. Sie überzeugt sowohl bei statischen Belastungen als auch bei exakten Bewegungsabläufen unter dynamischen Bedingungen.

Je nach Anwendung kann somit die optimale Linearführung gewählt werden, die beide Arten von Belastungen für eine optimale Leistung ausgleicht.

Wichtige Kriterien bei der Auswahl der passenden Linearführungen

Bei der Auswahl einer Linearführung ist es wichtig, die Belastungsbedingungen genau zu kennen. Dabei sollte ermittelt werden, welcher Anteil der Gesamtlast dynamisch und welcher statisch ist. Außerdem ist es wichtig, sowohl die statischen als auch die dynamischen Tragzahlen sorgfältig zu prüfen, um sicherzustellen, dass die Linearführung den Anforderungen über die gesamte erwartete Lebensdauer hinweg standhält.

Auch die Einsatzumgebung spielt eine Rolle. Für kontaminierte oder vibrationsreiche Anwendungen ist die Compact Rail ideal – robust, ausrichtungsfreundlich, langlebig. Für saubere Umgebungen mit hohen Anforderungen an Präzision bietet die Mono Rail maximale Steifigkeit und Wiederholgenauigkeit.

Die Wartung sollte ebenfalls nicht außer Acht gelassen werden. Eine Linearführung, die die dynamische Lastverteilung gut bewältigt, unterliegt im Laufe der Zeit einem geringeren Verschleiß, was dazu beiträgt, ungeplante Ausfallzeiten zu reduzieren und die Wartungsintervalle zu verlängern.

Durch die Abwägung all dieser Aspekte stellen Sie sicher, dass Sie die für Ihre spezifische Anwendung am besten geeignete Führungsschiene auswählen. Ganz gleich, ob Sie die Anpassungsfähigkeit der Compact Rail oder die Präzision der Mono Rail benötigen, die richtige Entscheidung sorgt für eine zuverlässige, reibungsarme und genaue Bewegung in jedem Zyklus.

FAQs

Was versteht man unter einer dynamischen Last?

Eine dynamische Last ist eine Kraft, die sich in Größe und Richtung verändert, wie beispielsweise die Belastungen, die durch bewegliche Teile, Vibrationen, Stöße oder wiederholtes Starten und Stoppen einer Maschine oder eines Systems entstehen.

Wie funktioniert die dynamische Lastverteilung bei beweglichen Komponenten?

Die dynamische Lastverteilung beschreibt, wie sich diese wechselnden Kräfte beim Bewegen über die Kontaktflächen der Führung oder Lager verteilen. Eine gleichmäßige Verteilung verhindert lokale Überlastung, reduziert Verschleiß und sorgt für gleichmäßige Bewegungen.

Was ist eine statische Last und wo kommt sie typischerweise zum Einsatz?

Eine statische Belastung ist eine konstante, unveränderliche Kraft, die ein Bauteil im Ruhezustand tragen muss. Sie kommt typischerweise in Anwendungen wie Lagersystemen, geparkten Maschinen oder Geräten vor, die schwere Teile sicher an ihrem Platz halten müssen, ohne sich zu bewegen.
